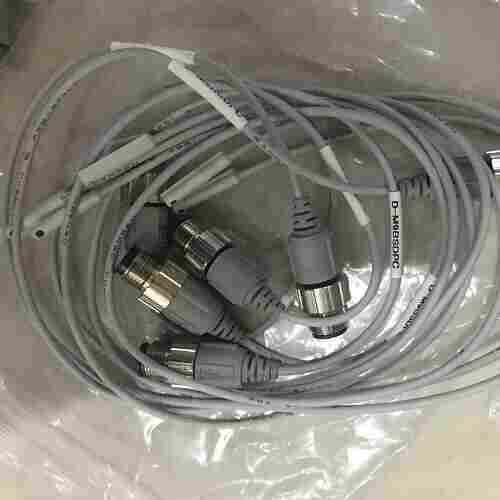

简要说明SMC磁性开关D-M9PASAPC
图b是将安装用钢带沟槽的轭架上，旋动安装螺钉，则磁性开关就被紧固在缸筒上。此固定方法安全，但紧固力不能过大，以防止拉长钢带反而不能固定，甚至拉断钢带。钢带安装时不要倾斜，否则受冲击返回至正常位置时便会松动。适用于无拉杆的中小型缸。
气缸磁性开关是将磁性开关装在气缸的缸筒外侧。气缸可以使各种型号的气缸，但缸筒必须是导磁性弱、隔磁性强的材料，如硬铝、不锈钢、黄铜等。在非磁性体的活塞上安装一个*磁铁（橡胶磁铁或塑料磁铁）的磁环，随活塞移动的磁环靠近开关时，舌簧开关的两根被磁化而相互吸引，触点闭合；当磁环移开开关后，失磁，触点断开。出点闭合或断开时发出电信号（或使电信号消失），控制相应电磁阀完成切换动作。如下图所示。磁性开关内部一般还带有开关动作的指示灯和过电压保护电路，用树脂塑封在一个壳体内。
对于要将磁性开关安装在行程中间的情况（例如要使活塞在行程中途的某一位置停止），开关的安装位置可按照如下方法确定。在活塞应停止位置使活塞固定，让磁性开关在活塞的上方左右移动，找出开关开始吸合时的位置，则左右吸合位置的中间位置便是开关的*灵敏度位置。磁性开关应固定在这个灵敏度位置。
当要将开关安装在行程末端时，为保证开关安装在*灵敏度位置，对不同气缸，在样本上，都已经标出离侧端盖和无杆侧端盖的距离A和B。
