注意：
1.仪器适用于非防爆场合。
2.仪器使用AC 220V 50Hz电源，防止误接其他电源损坏仪器，以免造成人身伤害。
3.采样器在运输、使用过程中应尽量避免强烈震动、碰撞。
4.大气采样时必须将吸收瓶出气嘴与干燥瓶连接，以免倒吸，损坏仪器。
5.干燥瓶中干燥剂变色后应及时更换。
6.采样结束取下切割器后请及时将颗粒物进气口橡胶塞盖上，以防落入异物，损坏仪器。
7.仪器关机后再次开机应间隔5秒钟以上，以免产生故障。
1 产品概述
LB-6120型综合大气采样器是根据HJ/T374-2007《悬浮颗粒物采样器技术要求及检测方法》、HJ/T375-2007《环境空气采样器技术要求及检测方法》、JJG 956-2000《大气采样器》、JJG943-2011《悬浮颗粒物采样器》设计而成。样机试验合格证书号：（2005）鲁技计样字第060号。
采样器集大气气体采样与中流量TSP采样于一体，都使用电子流量计控制采样流量，具有体积小、重量轻、操作方便、噪音低、智能化程度高、流量稳定、运行可靠等特点。
显示采用OLED显示屏,可在零下三十度的低温环境中工作。
大气采样恒温箱使用长效电热膜加热，高效半导体制冷块制冷，恒温精度高，根据环境温度自动制冷或加热使温度恒定在设定值，保证大气采样吸收液温度符合国标要求。
更换切割器后，还可以进行PM10 、PM5 和PM2.5颗粒物采样。
2 适用范围
采样器采用溶液吸收法采集环境大气、室内空气中的各种气态物质；采用滤膜称重法捕集环境大气中的的悬浮颗粒物（TSP）和可吸入微粒PM10或PM2.5。
可供环境监测、卫生防疫、劳动保护、科研校等领域进行气态物质以及颗粒物的样品采集。
3 引用标准
HJ/T 374-2007 《悬浮颗粒物采样器技术要求及检测方法》
HJ/T 375-2007 《环境空气采样器技术要求及检测方法》
JJG 956-2000 《大气采样器》
JJG 943-2011 《悬浮颗粒物采样器》
4 主要特点
4.1可单独或同时完成大气及颗粒物采样，具有体积小、重量轻、噪音低、智能化程度高、流量稳定、运行可靠，一机两用。
4.2 具有同时采样、单独采样、多次采样、隔日采样、循环采样等多种采样方式。
4.3 采用OLED显示屏，工作温度范围大，无需背光照明，可适用于多种场合。
4.4大气采样恒温箱使用长效电热膜加热，高效半导体制冷块制冷，恒温精度高，根据环境温度自动制冷或加热使温度恒定在设定值，保证大气采样吸收液温度符合国标要求。
4.5大气与颗粒物均采用直流无刷电机，可连续长时间工作。
4.6自动累计采样体积，并同时根据自身测量的气压、温度换算累计标况采样体积。
4.7自动保存采样的采样体积和标况采样体积及采样时间等信息，可提供100组数据供用户查询。
4.8粉尘采样在一定时间内未达到仪器设定流量，会自动停机保护。
4.9自动检测供电状态，采样过程中停电会自动保存采样数据，来电后自动恢复采样并扣除停电时间。
4.10具有实时时钟提供给用户当前的日期和时间，方便用户操作。
4.11维护菜单设有密码，保证数据安全。
4.12 TSP/PM10/PM2.5采样头采用铝合金材质，无静电吸附，重量轻，不生锈、安装与携带方便。
使用方法
10.1 采样前准备

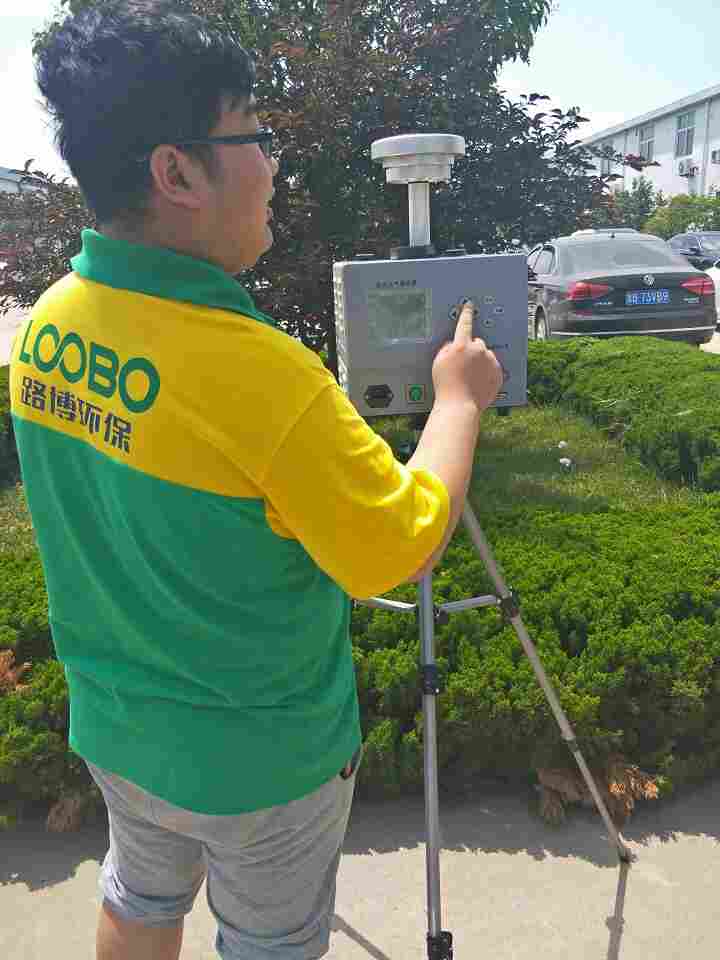

10.1.1选择干燥、平整、遮阳处，将仪器放置平稳或放置于三脚架上。
10.1.2将干燥瓶内装入具有充分干燥能力的变色硅胶，数量约占干燥屏容积的四分之三后拧紧放入恒温箱干燥瓶托中。
10.1.3将装有吸收液的吸收瓶放入恒温箱中用硅胶管参照整机结构连接管路。
注：气路连接管折弯处应保持弧度足够大以免气路堵塞，吸收瓶进出气嘴应分辨清楚，以免倒吸造成仪器故障
10.1.4将已称重的采样滤膜装入切割器后与连接管拧紧后拧到仪器粉尘进气口处。
10.1.5确认电源为AC 220V后，将电源线连接，打开开关
10.2采样显示说明
10.2.1开机后显示：
智能综合采样器 青岛路博
SEP 8 2011V0.01 |
然后进入待机界面：
主菜单 〈粉尘〉 设置 调零 采样 文件 记录 维护 大气压：102.29 Kpa |
按“切换”键可进行粉尘与大气主菜单的切换。
主菜单 〈大气〉 设置 调零 采样 文件 记录 维护 恒温箱：22.5℃ |
待机界面中下面一行动态滚动显示标准时间、大气压力和恒温箱温度。
10.2.2具体操作如下：
行粉尘采样的各项参数操作：
主菜单 〈粉尘〉 设置 调零 采样 文件 记录 维护 09-11 13:38:18 |
注意：“粉尘”与“大气”的参数需要分别设置。
10.2.3 “设置”项操作：
主菜单下移动光标到“设置”项按“确认”键进入采样设置菜单，显示如下：
时间设置 〈粉尘〉 采样时间 01：00 间隔时间 00：10 采样次数 2 |
采样时间：每次采样的执行时间。
间隔时间：两次采样间的等待时间。
采样次数：本次采样任务中所要执行的采样量。
按“▲”“▼”键进行选择要修改的粉尘采样项目参数，按“确认”键进入所选项目，按“◄” “►”键选中需要修改的位，按“▲”“▼”键可以对选中的位数进行在0~9之间增加或减小循环修改；按“确认”键确认修改好的数字；按 “取消”键取消本次修改操作，原数据保持不变。
10.2.4 “调零”项操作：
主菜单下移动光标到“调零“按“确认”键进入调零，显示如下：
粉尘自动调零 流量：0.0 计压：0.00
|
“自动调零”是对流量与计前压力的零点进行调整，每次采样必须先调零，点按“确认”仪器自动调零。
注！仪器进行粉尘采样前必须调零!
10.2.5 “采样”项操作：
主菜单下移动光标到“采样”项按“确认”键进入采样项子菜单，显示如下：
粉尘采样：09：37 开始时间：09：37 流 量 ：100.0 L/m 编 号 ：7 开始 |
屏幕显示的行时间为当前的系统时间即标准时间；第二行“开始时间”为设置的采样开始时间。
粉尘采样流量出厂设定为100.0 L/min
文件编号粉尘采样结束后自动加壹。
10.2.5.1 “延时采样”操作：
将“开始时间” 修改为要求仪器开始工作的时间
粉尘采样：09：37 开始时间：09：47 流 量 ：100.0 L/m 编 号 ：7 开始 |
按“▼”键移动光标到“开始”按“确认”键显示如下：
时间 〈粉尘〉 状态：等待采样 次数：1 时间：00：10 |
屏幕显示的一行时间为仪器延时采样所要等待的时间。
当系统时间即标准时间运行到设定的开始时间时，仪器启动。
时间 〈粉尘〉 状态：正常采样 次数：1 时间：00：00 |
10.2.5.2 “即时采样”操作：
粉尘采样：09：37 开始时间：09：37 流 量 ：100.0 L/m 编 号 ：7 开始 |
不修改“开始时间” 按“▼”键移动光标到“开始”项按“确认”键显示如下：
时间 〈粉尘〉 状态：正常采样 次数：1 时间：00：00 |
仪器开始粉尘采样，采样过程中点按“◄” “►”可对当前的粉尘采样中“流量”“温度”“体积”等参数进行查询，分别如下：
计前 〈粉尘〉 温度：16.63℃ 压力：-0.02 Kpa 大气压：102.29 Kpa |
流量 〈粉尘〉 工况：99.63 L/m 标况：95.60 L/m 输出电压：20% |
体积 〈粉尘〉 工况：303 L 标况：288 L 累计时间：3min |
如果采样过程要暂停，点按“取消”键一下，显示如下：
暂停采样？ 确定 |
按“确认”键后，仪器采样暂停。
时间 〈粉尘〉 状态：暂停采样 次数：1 时间：00：01 |
要恢复采样时，按“取消”键一下后，仪器恢复采样工作。
采样结束后仪器显示下一次采样准备菜单，显示如下：
采样过程中如果要提前结束采样任务，长按“取消”键三秒钟后仪器停止采样运行回到采样准备菜单，显示如下：
粉尘采样：11：57 开始时间：11：57 流 量 ：100.0 L/m 编 号 ：8 开始 |
文件编号粉尘采样结束后自动加壹。
若在采样中突然断电，当再次来电时仪器会继续采样。
并且会自动扣除停电时间（查看停电时间参考10.2.13中“开机记录”项）。
10.2.6 “文件”项操作：
主菜单下移动光标到“文件”项按“确认”键进入文件项子菜单，显示如下：
粉尘文件：7-P1 采样次数：1 时间：9-11 09:37
|
用“▲”“▼”键进行上翻或下翻可在仪器存储的100组粉尘采样数据中选择要查询的粉尘采样参数。
按“◄” “►”键查看每组数据中详细的采样参数，显示如下：
粉尘文件：7-P2 工况：303 L 标况：288 L 采样时间：3min |
粉尘文件：7-P3 温度：16.63℃ 压力：-0.02 Kpa 大气压：102.29 Kpa |
粉尘文件：7-P4 设置时间：01:00 设置次数：2 流量：100.0L/m |
10.2.7 “记录”项操作：
主菜单下移动光标到“记录”项按“确认”键进入记录项子菜单，显示如下：
记录查询 粉尘记录 大气记录 开机记录 |
移动光标到“粉尘记录”项按“确认”键进入粉尘记录项子菜单，显示如下
粉尘文件记录 7 时间：9-11 09：37 压力：-0.37 Kpa
|
用“▲”“▼”键进行上翻或下翻可查看在仪器存储的100组粉尘采样数据中粉尘采样时的计前压力用以判断抽气泵运行是否正常。
