广州锅炉蒸汽流量计

广州锅炉蒸汽流量计，广州蒸汽流量计价格

广州涡街蒸汽流量计，广州智能蒸汽流量计厂家 ；广州昊仪自动化设备有限公司是一家集研发、生产、销售各类气体流量计/液体流量计，压力，差压/温度/湿度/物位变送器传感器，智能测控仪表技术开发和生产的高科技企业

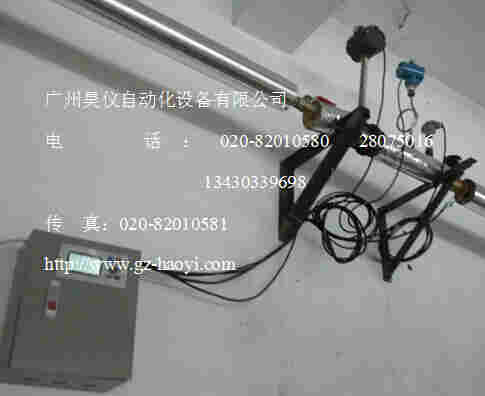

锅炉输出的蒸汽，用什么流量计测量更准确？锅炉产生出来的饱和蒸汽经过节汽灌后，经过管道输出到车间，供烘干设备使用。为了节省蒸汽用量，必须要蒸汽管道上安装涡街蒸汽流量计，计量蒸汽用量。更好控制成本。

    蒸汽流量计实际使用过程中必须知道的事项：

   1、蒸汽流量计不能安装在振动过大的管道上，这样计量出来的蒸汽差值大

   2、蒸汽流量计不能安装在阀门或是变管附件，要装在直管段上

   3、蒸汽流量计要带压力补偿，要经常检测压力是否正常

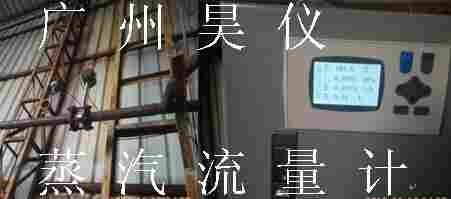

   蒸汽流量计核算计量，显示表上带在温度值、压力值、瞬时流量计、流量计显示。可以查看每天使用蒸汽量，便于核算成本或是结算。

工作原理：

       涡街流量计的工作原理：是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：

    f = St × V/d    式中:

    f 涡街发生频率 (Hz)

    V 旋涡发生体两侧的平均流速(m/s )

    St 斯特罗哈尔系数（常数）

    这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。

产品特点：

  •无可动部件，长期稳定，结构简单便于安装和维护；

  •采用消扰电路和抗振动传感头，具有一定抗环境振动性能；

  •采用低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上；

  •由软件对仪表系数非线性进行修正，提高测量精度；

  •压力损失小，量程范围宽；

  •采用EEPROM对累积流量进行掉电保护，保护时间大于10年；

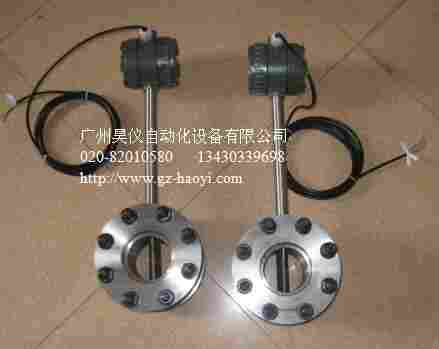

涡街流量计技术参数：

测量介质：  液体、气体、蒸汽

介质温度：  -30℃——+400℃

本体材料：  1Cr18Ni9Ti(其他材料协议供货)

环境温度：  -30℃——+65℃（特殊根据要求）

公称直径：  管道式：DN15——DN300；  插入式：DN200-2000mm

测量精度：

  液体：测量值的±1.0%   气体：测量值的±1.5%

量程比：   10：1

压力等级：  1.6MPa， 4.0 MPa（高压可特殊制造）

连接方式：  夹装式 DN15—DN300   法兰式 DN15--DN300。  插入式 DN200-DN2000

护等级：  IP65

转换器壳体： 压铸铝,上漆

供电电压：  12——36VDC或3.6V锂电池

输出信号:   两线制4--20mA电流输出

现场显示：  液晶屏同时显示压力、温度、瞬时流量、累积流量

通讯方式：  RS485通迅

涡街流量计口径及流量范围对照表：

DN（mm)      液体（m3/h）       气体（m3/h）       蒸汽（m3/h）

15    0．4-4    4-40 3-30

20    0.6-6       6-60 6-50

25    1．0-10  10-100    9-80

32    1.6-

40    2．6-26  23-230    20-200

50    4-40 40-400    32-320

65    6-80 60-600    54-540

80    10-110    100-1000 82-820

100  18-180    160-

125  26-260    260-2600 200-2000

-3600 290-2900

200  70-700    680-6800 590-5100

250  100-1000 1000-8000      930-8000

300  150-
