一、充气式试验变压器产品简介：
试验变压器是电力设备检测及预防性试验所的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。

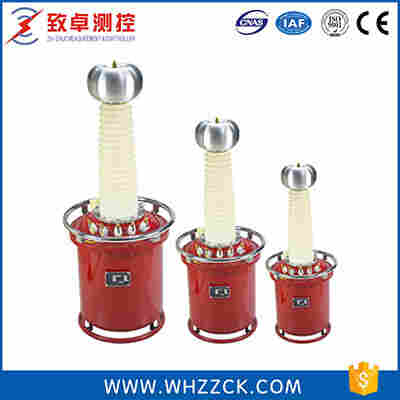

我公司经过多年的努力，研究了ZC-501B系列充气式试验变压器，ZC-501B充气式试验变压器与传统的油浸式轻型试验变压器相比，重量上减轻了20%－60%(视电压及容量等级而定)，而且无油污染，单台充气式试验变压器的电压等级可达300kV。由于该充气式试验变压器采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。
二、充气式试验变压器产品特性：
1、洁净，无油污，勿需维护；
2、不受恶劣气候环境影响，现场搬运勿须静止即可做试验；
3、绝缘强度明显高于油浸试验变压器，电晕极小；
4、使用方便，该充气变体积小，重量轻，同等功率比油变重量减轻20%－60%；
5、选用材料，采用冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF6气体；
6、直流输出方式创新，仪器巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换试验变压器是工频高压交流输出还是高压直流输出；
7、选用串激绕组，仪器在高压绕组上加有一个串激绕组，在高压套管内部有两根出线结构；
8、测试精度高，仪器是在普通变压器的基础上，提高工艺与技术，采用不同的绝缘结构，以及SF6气体本身的灭弧能，使得在高压下，该变压器基本无局部放电，这样以该变压器为高压电源做电气设备的局放试验时，配合高精度的局放仪，可以没有干挠的准确测量被试品的局放量。
三、充气式试验变压器技术参数：
1、技术参数
|
电压等级 |
10kV～300kV |
|
容量范围 |
1～500kVA |
|
空载电流 |
＜7% |
|
阻抗电压 |
＜8% |
|
产品类型 |
交流、交直流、交流串级、交直流串级 |
2、主要产品规格
|
规格型号 |
容量 |
高压电压 |
高压电流 |
低压输入 |
变比 |
温升℃ |
|
|
电压(V) |
电流(A) |
||||||
|
ZC-501B-1.5/50 |
1.5 |
50 |
30 |
200 |
7.5 |
500 |
10 |
|
ZC-501B-3/50 |
3 |
50 |
60 |
200 |
15 |
500 |
10 |
|
ZC-501B-5/50 |
5 |
50 |
100 |
200 |
25 |
500 |
10 |
|
ZC-501B-10/50 |
10 |
50 |
200 |
200 |
50 |
500 |
10 |
|
ZC-501B-20/50 |
20 |
50 |
400 |
400 |
53 |
500 |
10 |
|
ZC-501B-30/50 |
30 |
50 |
600 |
400 |
79 |
500 |
10 |
|
ZC-501B-50/50 |
50 |
50 |
1000 |
400 |
12 |
500 |
10 |
|
ZC-501B-5/100 |
5 |
100 |
50 |
200 |
25 |
1000 |
10 |
|
ZC-501B-10/100 |
10 |
100 |
100 |
200 |
50 |
1000 |
10 |
|
ZC-501B-20/100 |
20 |
100 |
200 |
400 |
53 |
1000 |
10 |
|
ZC-501B-30/100 |
30 |
100 |
300 |
400 |
79 |
1000 |
10 |
|
ZC-501B-50/100 |
50 |
100 |
500 |
400 |
132 |
1000 |
10 |
|
ZC-501B-20/150 |
20 |
150 |
133 |
400 |
53 |
1500 |
10 |
|
ZC-501B-30/150 |
30 |
150 |
200 |
400 |
80 |
1500 |
10 |
|
ZC-501B-50/150 |
50 |
150 |
333 |
400 |
132 |
1500 |
10 |
|
ZC-501B-100/150 |
100 |
150 |
667 |
400 |
263 |
1500 |
10 |
|
ZC-501B-50/200 |
50 |
200 |
250 |
400 |
132 |
2000 |
10 |
|
ZC-501B-100/200 |
100 |
200 |
500 |
400 |
263 |
2000 |
10 |
|
ZC-501B-150/200 |
150 |
200 |
750 |
400 |
395 |
2000 |
10 |
|
ZC-501B-200/200 |
200 |
200 |
1000 |
400 |
526 |
2000 |
10 |
|
ZC-501B-300/200 |
300 |
200 |
1500 |
400 |
790 |
2000 |
10 |
|
ZC-501B-50/300 |
50 |
300 |
170 |
400 |
132 |
3000 |
10 |
|
ZC-501B-100/300 |
100 |
300 |
333 |
400 |
263 |
3000 |
10 |
|
ZC-501B-150/300 |
150 |
300 |
500 |
400 |
395 |
3000 |
10 |
|
ZC-501B-200/300 |
200 |
300 |
667 |
400 |
526 |
3000 |
10 |
|
ZC-501B-300/300 |
300 |
300 |
1000 |
400 |
790 |
3000 |
10 |
