泥砂浆流量计 探讨砂浆流量计的优点、生产工艺：恒创仪表特别注重砂浆流量计的每一个细节，从核心工艺到外观，对每一个零件加工都严厉把关，成本提高不是重点，重点在于把每台仪表都能够做到精密，精细，精美，这才是真正务实〃精密仪表〃这四个字。
泥砂浆流量计 恒创仪表出厂的每一台砂浆流量计都将通过流体装置效验、比对数据和调节仪表系数。装置可效验DN15-DN1200，让每台流量计到客户现场都能使用。hengchuang总线niu!!!
二、关于砂浆流量计的技术特点：
HENGC-LDE系列砂浆流量计是采用全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。转换器使用国内兰申转换器，输入阻抗高达1015欧姆，共模抑制比优于100db，对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。

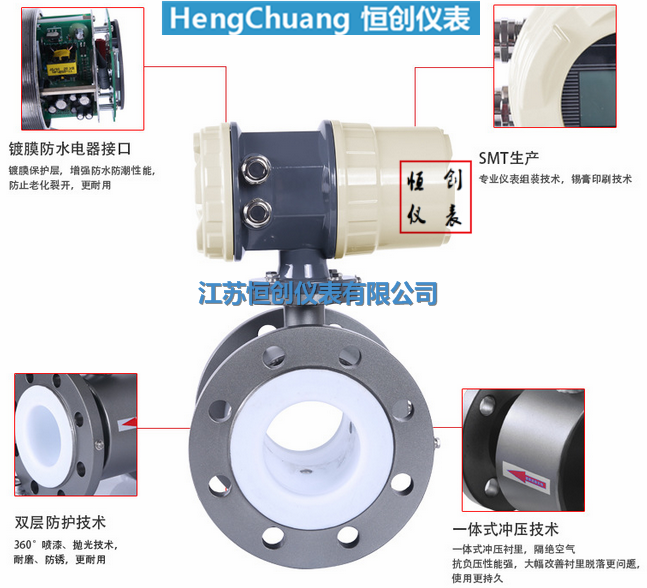

传感器的生产工艺：
泥砂浆流量计
三、砂浆流量计的选型需要注意哪几种？
1、仪表的显示方式：一般分为一体显示和分体显示。
2、仪表所安装在管道的直径。
3、被测介质是什么？有没有腐蚀性？是否导电？温度、压力各是？4、介质的流量范围、小到，如果需要精度更高，需要提供常用流量。
5、信号源的选择：一般有4-20mA、485通讯、电压信号等。
6、连接方式：法兰、螺纹和卡箍。
7、衬里的选择：客户可根据测量的介质性质来选择型对应的衬里材质。
聚四氟乙烯（F4)：能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。
聚全氟乙丙烯（F46)：同F4，耐磨性、抗负压能力高于F4
聚氟合乙烯（Fs)：适用温度上限较聚四氟乙烯低，但成本也较低。
聚氯丁橡胶：1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。
聚氨酯橡胶：1、耐磨性能极强。2、耐腐蚀性能较差。
8、电极的选择：根据被测介质的化学性质选择合适的电极材料。
不锈钢316L：用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
哈氏合金B：对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢fu酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
哈氏合金C：能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀
钛：能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。
钽：具有优良的耐蚀性和玻璃很相似。除了氢fu酸、发烟硫酸、碱外，几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。
铂／钛合金：几乎能耐——切化学介质，但不适用于王水和铵盐。
不锈钢涂覆碳化钨：用于无腐蚀性，强磨损性的介质。
砂浆流量计）系列特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们少见设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。液体流量计由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
简单结而言：选型正确才能发挥流量计的性能，如果因为参数不准确导致的选型错误，可导致现场工况测量不准确，数据波动大，不稳定。严重可直接影响产品的使用寿命。
四、砂浆流量计的测量原理与流量范围：
流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。
E=KBdv，式中：E---为电极间的信号电压（v），B---磁通密度（T），d---测量管内径（m），v---平均流速（m/s），式中k, d为常数，由于励磁电流是恒流的，故B也是常数，则由E=KBdv可知，体积流量Q与信号电压E-成正比，即流速感应的信号电压E与体积Q成线性关系。因此，只要测量出E就可确定流量Q。
电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，低流速应不小于0.2m/s，应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
参考流量范围
|
口径mm
|
流量范围m3/h
|
口径mm
|
流量范围m3/h
|
|
φ15
|
0.06~6.36
|
φ450
|
57.23～5722.65
|
|
φ20
|
0.11～11.3
|
φ500
|
70.65～7065.00
|
|
φ25
|
0.18～17.66
|
φ600
|
101.74～10173.6
|
|
φ40
|
0.45～45.22
|
φ700
|
|
|
φ50
|
0.71～70.65
|
φ800
|
|
|
φ65
|
1.19～119.4
|
φ900
|
228.91～22890.6
|
|
φ80
|
1.81～180.86
|
φ1000
|
406.94～40694.4
|
|
φ100
|
2.83～282.60
|
φ1200
|
553.90～55389.6
|
|
φ150
|
6.36～635.85
|
φ1600
|
723.46～72345.6
|
|
φ200
|
11.3～1130.4
|
φ1800
|
915.62～91562.4
|
|
φ250
|
17.66～176.25.
|
φ2000
|
10
|
|
φ300
|
25.43～2543.40
|
φ2200
|
8.4
|
|
φ350
|
34.62～3461.85
|
φ2400
|
7.6
|
|
φ400
|
45.22～4521.6
|
φ2600
|
1910.38～191037.6
|
泥砂浆流量计
五、砂浆流量计的安装规范
安装位置：
①传感器应安装在室内干燥通风处。避免安装在环境温度过高的地方，不应受强烈振动，尽量避开具有强烈磁场的设备，如大电机，变压器等。避免安装在有腐蚀性气体的场合。安装地点便于检修。这是保证传感器正常运行的环境条件。
②为了保证传感器测量管内充满被测介质，变送器总线好垂直安装，流向自下而上。尤其是对于液固两相流，必须垂直安装。若现场只允许水平安装，则必须保证两电极在同一水平面
③传感器两端应装阀门和旁路。
④电磁流量传感器的电极所测出的几毫伏交流电势，是以传感器内电位为基础的。为了使液体电位稳定并位传感器与流体保持等电位，以保证稳定的进行测量，传感器外壳与金属管两端应有良好的接地，转换器外壳也应接地。
⑤为了避免干扰信号，传感器和转换器之间的信号必须用屏蔽导线传输。不允许把信号电缆和电源线平行放在同一电缆钢管内。信号电缆长度一般不得过30m。
⑥转换器安装地点应避免交、直流强磁场和振动，环境温度为-20-50℃，不含有腐蚀性气体，相对湿度不大于80%。
⑦为了避免流速分相对测量的影响，流量调节阀应设置在传感器下游。对于小口径的传感器来说，因为从电极中心到流量计进口端的距离已相当于好几倍直径D的长度，所以对上游直管可以不做规定。但对口径较大的流量计，一般上游应有10D以上的直管段，下游一般应有5D以上的直管段，实在环境艰苦，也得保证前5后3。
六、砂浆流量计在运行中常见的故障有两种：一是仪表本身故障， 即仪表结构件或元器件损坏引起的故障；二是由外部原因引起的故障，如安装不妥流动变化、沉积和结垢等。我们就这两类故障进行探讨。
电磁流量计在运行中常见的故障有两种：一是仪表本身故障， 即仪表结构件或元器件损坏引起的故障；二是由外部原因引起的故障，如安装不妥流动变化、沉积和结垢等。我们就这两类故障进行探讨。
一、仪表无流量信号输出
1.原因分析
这类故障在使用过程中较为常见，原因一般有：（1）仪表供电不正常；（2）电缆连接不正常；（3）液体流动状况不符合安装要求；（4）传感器零部件损坏或测量内壁有附着层；（5）转换器元器件损坏。
2.解决方案
（1）确认已接入电源，检查电源线路板输出各路电压是否正常，或尝试更换整个电源线路板，判别其好坏。
（2）检查电缆是否完好，连接是否正确。
（3）检查液体流动方向和管内液体是否充满。对于能正反向测量的电磁流量计， 若方向不一致虽可测量，但设定的显示流量正反方向不符，必须改正。若拆传感器工作量大，也可改变传感器上的箭头方向和重新设定显示仪表符号。管道未流满液体主要是传感器安装位置不妥引起的，应在安装时采取措施，避免造成管道内液体不满管。
（4）检查变送器内壁电极是否覆盖有液体结垢层，对于容易结垢的测量液体，要定期进行清理。
（5）若判断为是转换器元器件损坏引起的故障，更换损坏的元器件即可。
二、输出值波动
1.原因分析
造成此类故障大多是由测量介质或外界环境的影响造成的，在外界干扰排除后故障可自行消除。为保证测量的准确性，此类故障也不可忽视。在有些生产环境中，由于测量管道或液体的震动大， 会造成流量计的电路板松动，也可引起输出值的波动。
2.解决方案
（1）确认是否为工艺操作原因，流体确实发生流动，此时流量计仅如实反映流动状况，脉动结束后故障可自行消除。
（2）外界杂散电流等产生的电磁干扰。检查仪表运行环境是否有大型电器或电焊机在工作，要确认仪表接地和运行环境良好。
（3）管道未充满液体或液体中含有气泡时，两者皆为工艺原因引起的。此时可请求工艺人员确认，待液体满管或气泡平复后，输出值可恢复正常。
（4）变送器电路板为插件结构，由于现场测量管道或液体震动大，常会造成流量计的电源板松动。如松动，可将流量计拆卸开，重新固定好电路板。
三、流量测量值与实际值不符
1.原因分析
这类故障一般由以下情况引起：（1）变送器电路板是否完好；
（2）当液体流速过低时，被测液体中含有微小气泡，气泡上升在管道上方逐渐聚集，则液体流通面积发生变化，气体多时还会产生干扰信号，影响测量准确度；
（3）信号电缆出现连接不好现象或使用过程中电缆的绝缘性能下降引起测量不准确；
（4）转换器的参数设定值不准确。
2.解决方案
（1）检查变送器电路板是否完好。若接线盒进水或被腐蚀性被测液体腐蚀， 可导致电器性能下降或损坏。此时应更换电路板。
（2）保证管道内被测液体的流速在总线低流量界限值之上，以使变送器能够正常工作。
（3）检查信号电缆连接和电缆的绝缘性能是否完好，若出现信号电缆松动现象，将其重新连接即可；若检查到电缆的绝缘性不符合绝缘要求，则需要换新的电缆。
（4）重新对转换器设定值进行设定，并对转换器的零点、满度值进行校验。
四、输出信号满度量程
1.原因分析
（1）信号电缆接线出现错误或电缆连接断开；
（2）转换器的参数设定不正确；
（3）转换器与传感器型号不配套。
2.解决方案
（1）检查信号回路连接正常与否，若信号回路断开，输出信号将满度值， 此时需重新正确连接信号电缆。同时，需检查电缆的绝缘性能是否完好，若已经不符合要求，则需更换新的电缆。
（2）详细检查转换器的各参数设定和零点、满度是否符合要求。
（3）检查到转换器与传感器的型号不配套，则需要与厂方调换。
五、零点不稳
1.原因分析
（1）管道未充满液体或液体中含有气泡。
（2）主观上认为管泵液体无流动而实际上存在微小流动。
（3）液体方面（如液体电导率均匀性不好、电极污染等）的原因。
（4）信号回路绝缘下降。
2.解决方案
（1）管道未充满液体或液体中含有气泡皆为工艺原因，此时应请求工艺人员确认，工艺正常后，输出值可恢复正常。
（2）管道内有微量流动，这不是电磁流量计故障。
（3）若杂质沉积测量管内壁或在测量管内壁结垢，或电极被污染，均有可能出现零点变动，此时必须清洗；若零点变动不大，也可尝试重新调零。
（4）由于受环境条件的影响，灰尘、油污等可能进入表壳体内，因此，需要检查电极部位绝缘是否下降或破坏，若不符合绝缘要求，则必须进行清理。
电磁流量计的优点
1、电磁流量计的量程范围宽（流量/小流量）。
2、电磁流量计除可测量一般导电液体的体积流量外，还可用于测量
强酸、强碱等强腐蚀液体和泥浆、矿浆和纸浆等
3、双向测量系统，可测正向流量、反向流量。
4、电磁流量计的测量结果与的压力 温度密度粘度 电导率等 物理参数无关不受环境影响。
5、电磁流量计性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等。
电磁流量计的缺点
1、流量计只能测量导电率大于5μs/m介质的液体流量。
2、量计实际压力必须小于流量计的额定压力。
3、流量计在使用时，必须是满管测量否则测量有误差
4、流量计如用来测量带有污垢的粘性液体时，如果电极上污垢物达 一定厚度，可能导致仪表测量误差加大。
5、流量计供水管道结垢或磨损改变内径尺寸，会造成测量误差。
