量程选择 |
0 |
10mg/m |
20mg/m |
100mg/m' |
500mg/m' |
10g |
|
|
|
|
MS-1000F/Y | |||
|
SPM-200 |
|
|
| |||
|
SPM-300 |
|
|
| |||
|
烟气温度 |
露点 |
50℃ |
100℃ |
200℃ |
300℃ |
500℃ |
|
|
|
MS-1000F/Y | ||||
|
|
|
SPM-200 |
| |||
|
SPM-300 |
| |||||
|
相对湿度 |
|
90% |
80% |
70% |
0% | |
|
|
|
MS-1000F/Y | ||||
|
|
|
SPM-200 | ||||
|
SPM-300 | ||||||
SPM系列激光粉尘仪能够应用于发电厂、水泥厂、冶金和木材行业、化工厂、垃圾转换厂管、其中：
MS-1000F/Y运用于带领铜血的粒物测量，脸尘前奇迹皮肠检物废酸剩圆和高温场合。
SPM-200适用于低浅度属粒物的副盘且烟气温度低（无结果）。
SPM-300适用于烟气通便高（胸和湿气）、胶粒物流变化于20mcm的场合。
基于烟尘粒子的背向散射原理，用于对固定污染源颗粒污染物进行在线连续测量。
该粉尘仪可用于各种污染排放源的颗粒污染物浓度实时连续测量，可适用于低浓度排放的监测要求，也可适用于高浓度排放的监测。仪器可适用于电厂，钢厂，水泥厂等烟尘监测，也可用于除尘设备及其他粉体工程的过程控制。

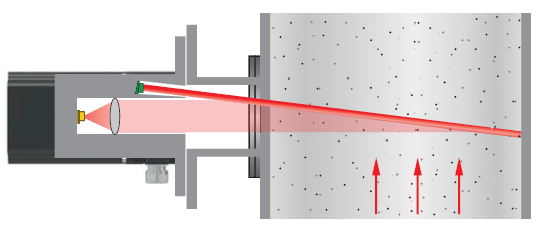

光学部分包括激光光源、功率控制、光电传感、散射光接收部分。激光器发出的650nm束以一个微小的角度射入排放源,激光束与烟尘粒子作用产生散射光，背向散射光通过接受系统进入传感器转变成电信号进行处理。电路部分实现光电转换、激光束的调制、信号放大、解调、光源的功率控制、V/I转换及HMI显示功能。校准器用于产生稳定的光信号，对仪器进行零点及量程校准。
n 采用激光散射原理，不怕烟道的机械振动及烟气温度不均造成的折射率不均造成的光束摆动。
n 可订制双量程自动切换，可订制低排放监测，可订制低量程可达0-10mg/m3，低检测下限0.05 mg/m3抽取式粉尘仪；
n 提供高湿工况粉尘监测方案，能够排除背景杂散光干扰；
n 单端安装，无需光路对穿。
n 具有OLED显示屏，可以直接在现场读取粉尘浓度。
n 激光束经过调制后，使得系统的抗干扰能力得以大幅度提升。
n 采用标准(4-20)mA工业标准电流输出，连接方便。支持RS485；
n 仪器整体功耗非常小，大约3w左右。
n 模块化设计，特殊工况需定制。
1) 检测量程：0-100mg/M3
2) 响应粒度:0.1-300um
3) 安装方式：原位安装，一边DN80法蓝安装
4) 采样方式：高温采样器一体设计
5) 高环境温度：T<200oC
6) 功能：显示,键盘,全功能界面设置
7) 输出：0/4-20mA
8) 串行通信接口：RS232/485；

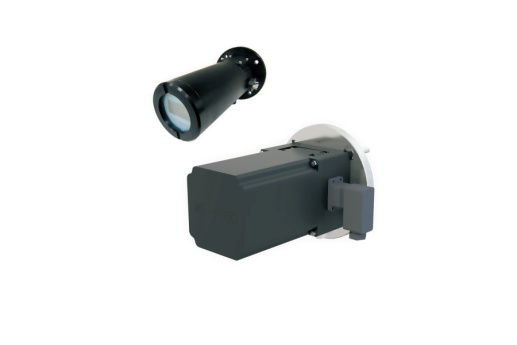

郑州激光在线粉尘仪
|
名称 |
激光在线粉尘仪 |
|
测量原理 |
激光后散射方式 |
|
尺寸 |
160mm×160mm×280mm，4kg |
|
环境温度 |
-40℃～200℃ |
|
环境湿度 |
5%Rh～95%Rh |
|
测量误差 |
±2%FS |
|
介质温度 |
＜500℃（高温需定制） |
|
信号输出 |
4-20mA |
|
大输出负载 |
800Ω |
|
响应时间 |
1s |
|
测量范围 |
0～100mg/m3，0～10g/m3（可定制） |
|
烟囱大小要求 |
＞0.5m |
|
功耗 |
3W |
|
供电 |
DC 24V±10% |
SPM系列激光在线粉尘仪生产厂家：北京市北斗星工业化学研究所郑州激光在线粉尘仪
