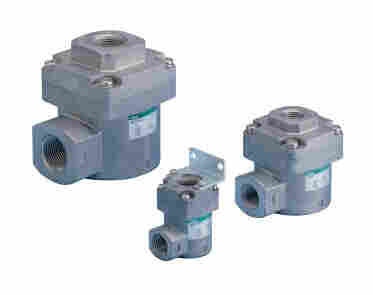

喜开理CKD急速排气阀QEV2-15
本产品采用大流量设计，实现了优异的排气特性。有多种口径, 选择项可供选择。
优异的排气特性】采用大流量设计，实现了优异的排气特性。
丰富的口径种类】实现配管口径Rc1/8〜Rc1系列化。
选择项丰富】氟橡胶规格可供选择。
备有安装支撑件（小口径型）。
环保产品】不含铅, 六价铬的环保型设计。
无涂装。易于进行分类处理。
喜开理CKD止回阀
喜开理CKD梭阀
喜开理CKD快速排气阀
主要特点
配管口径：Rc1/8～Rc1
采用大流量设计，实现了优异的排气特性
丰富的口径种类实现配管口径Rc1/8～Rc1系列化
选择项充实、氟橡胶规格可选化、备有安装支撑件（小口径型）
环保产品、不含铅、六价铬的环保型设计
无涂装、易于进行分类处理
使用流体压缩空气
高使用压力 MPa 1.0
低使用压力 MPa 0.05
耐压 MPa 1.5
流体温度 °C：5～60
环境温度 °C：0～60（但是，不得冻结）
阀体铝压铸件
堵头铝压铸件
O形圈丁腈橡胶（氟橡胶）
阀氢化丁腈橡胶（氟橡胶）
带开关十字槽盘头小螺钉不锈钢
QEV2-6
QEV2-8
使用注意事项
设计·选型时
不可用作需零泄漏的截止阀。产品规格上允许一定程度的泄漏。
下述情况时，可能会因动作不良或振荡而产生异常声音，敬请注意。
1（IN）气口侧的配管极端细长或方向控制阀孔板过小，导致1气口侧产生残压或背压时。
1（IN）气口侧与2（OUT）气口侧之间的压差小于低使用压力（0.05MPa）时。
2（OUT）气口侧被极端节流时。
安装·装配·调整时
配管连接时，请按紧固扭矩进行紧固。
目的是防止空气泄漏、螺纹的破损。
为避免螺纹受损，请在初用手拧入后，使用工具进行紧固。
请勿在施加压力的状态下进行增拧。
请在使用气动元件的回路前安装空气过滤器。使用·维护时
请在确认无阻断空气的残压后再更换气管。
