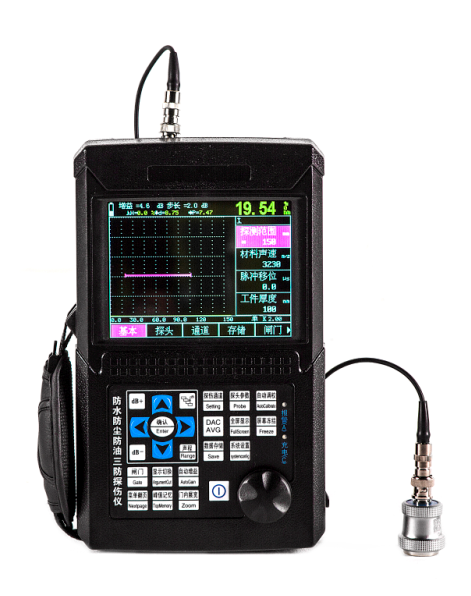

OU5000数字超声波探伤仪
技术参数：
|
型号 |
OU5000 |
|
屏幕显示 |
彩显 |
|
测量范围 |
0~6000 |
|
材料声数（m/s） |
1000~9999 |
|
垂直线性误差 |
≤3% |
|
水平线性误差 |
≤0.1% |
|
探伤灵敏度余量 |
≥60dB（深200mmφ2平底孔） |
|
动态范围 |
≥32dB |
|
分辨率 |
≥40dB |
|
频率范围（MHz） |
0.5~20 |
|
增益调节（dB） |
0~110 |
|
PC通讯 |
有（选配） |
|
DAC/AVG曲线 |
有 |
|
回波抑制 |
0~80% |
|
工作温度 |
-27~70 |
|
外形尺寸 |
240×160×40mm（主机） |
|
重量 |
1150g |
|
标准配置 |
主机、电源适配器、直探头、斜探头、探头连接线 |
|
可选配 |
通讯软件、数据线、探伤试块、探头、探头连接线 |
产品概述：
OU5000数字超声波探伤仪能够快速便捷、无损伤、地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的仪器。
主要功能：
高精度定量、定位，满足了较近和较远距离探伤的要求；
近场盲区小，满足了小管径、薄壁管探伤的要求；
自动校准：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；
自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
自由切换三种标尺（深度d、水平p、距离s）；
自动增益、回波包络、峰值记忆功能提高了探伤效率；
φ值计算：直探头锻件探伤，找准缺陷高波自动换算孔径ф值,大平底自动计算；
100个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
可自由存储、回放500幅A扫波形及数据；
DAC、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
13个内置探伤标准可调出；
可以自由输入任意行业标准；
发射脉冲宽度和强度可调；
与计算机通讯，实现计算机数据管理，并可导出Excel格式、A4纸张的探伤报告；
IP65标准铝镁合金外壳，坚固耐用，防水防尘，抗干扰能力；
26万色真彩屏高亮显示，亮度可调，适合强光、弱光的工作环境；
高性能安全环保锂电池供电，可连续工作10小时。
实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
掉电保护，存储数据不丢失；
探伤参数可自动测试或预置；
数字抑制，不影响增益和线性；
增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正；
重要辅助功能：
角度和K值两种输入方式
回波次数分析
电源状态指示
闸门声光报警
DAC声光报警
屏幕的冻结和解冻
时钟显示
