本章是数控编程的基础，主要讲述了数控编程的基础知识，常用G代码及M代码功能指令，数控机床坐标系，数控程序段与程序格式等。本章要求熟悉数控加工程序格式以及编程步骤，熟记数控机床坐标系的确定方法和右手笛卡尔直角坐标系的应用。
数控机床是数字控制机床的简称，是一种装有程序控制系统的自动化机床。该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序，并将其译码，从而使机床动作并加工零件。
与普通机床相比，数控机床有如下特点：
1、加工精度高，具有稳定的加工质量；
2、可进行多坐标的联动，能加工形状复杂的零件；
3、加工零件改变时，一般只需要更改数控程序，可节省生产准备时间；
4、机床本身的精度高、刚性大，可选择有利的加工用量，生产率高（一般为普通机床的3~5倍）；
5、机床自动化程度高，可以减轻劳动强度；
6、对操作人员的素质要求较高，对维修人员的技术要求更高。
数控机床一般由下列几个部分组成：
1、主机，他是数控机床的主题，包括机床身、立柱、主轴、进给机构等机械部件。他是用于完成各种切削加工的机械部件。
2、数控装置，是数控机床的核心，包括硬件（印刷电路板、CRT显示器、键盒、纸带阅读机等）以及相应的软件，用于输入数字化的零件程序，并完成输入信息的存储、数据的变换、插补运算以及实现各种控制功能。
3、驱动装置，他是数控机床执行机构的驱动部件，包括主轴驱动单元、进给单元、主轴电机及进给电机等。他在数控装置的控制下通过电气或电液伺服系统实现主轴和进给驱动。当几个进给联动时，可以完成定位、直线、平面曲线和空间曲线的加工。
4、辅助装置，指数控机床的一些必要的配套部件，用以保证数控机床的运行，如冷却、排屑、润滑、照明、监测等。它包括液压和气动装置、排屑装置、交换工作台、数控转台和数控分度头，还包括刀具及监控检测装置等。
5、编程及其他附属设备，可用来在机外进行零件的程序编制、存储等。
自从1952年美国麻省理工学研制出世界上台数控机床以来，数控机床在制造工业，特别是在汽车、航空航天、以及军事工业中被广泛地应用，数控技术无论在硬件和软件方面，都有飞速发展。
数控机床的PLC提供了完整的编程语言，利用编程语言，按照不同的控制要求可编制不同的控制程序。梯形图方法是现在使用广泛的编程方法，在形式上类似于继电器控制电路图，简单、直观、易读、好懂。
数控机床中的plc编程步骤如下：
（1）确定控制对象；
（2）制作输入和输出信号电路原理图、地址表和PLC数据表；
（3）在分析数控机床工作原理或动作顺序的基础上，用流程图、时序图等描述信号与机床运动之间的逻辑顺序关系，设计制作梯形图；
（4）把梯形图转换成指令表的格式，然后用编程器键盘写入顺序程序，接下来用仿真装置或模拟台进行调试、修改；
（5）将经过反复调试并确认无误的顺序程序固化到EPROM中，并将程序存人软盘或光盘，同时整理出有关图纸及维修所需资料。
SINUMERIK 808D 为普及型车床和铣床提供了新的数控技术。由于使用了带徐层的电路板，并严格按照德国质量标准进行生产，西门子确保了普及型数控系统的高质量。借助于在数控技术领域过50 年的产品经验，SINUMERIK 数控系统确保了机床的加工性能。SINUMERIK 808D 同时还秉承了来自于西门子高端数控系统的新数控系统架构以及经过检验的数控功能。作为一个全球性数控设备供应商，西门子为全球客户提供了极大的便利： 全球性业务销售和服务网络确保了机床在全球的销售。
西门子数控系统是西门子集团旗下自动化与驱动集团的产品，西门子数控系统SINUMERIK发展了很多代。目前在广泛使用的主要有802、810、840等几种类型。
一、西门子产品种类西门子数控系统是西门子集团旗下自动化与驱动集团的产品，西门子数控系统SINUMERIK发展了很多代。目前在广泛使用的主要有802、810、840等几种类型。用一个简要的图表对西门子各系统的定位作描述如下：西门子各系统的较1.SINUMERIK802D具有免维护性能的SINUMERIK802D，其核心部件-PCU（面板控制单元）将CNC、PLC、人机界面和通讯等功能集成于一体。可靠性高、易于安装。SINUMERIK802D可控制4个进给轴和一个。
西门子各系统的较
1. SINUMERIK 802D
具有免维护性能的SINUMERIK802D，其核心部件 - PCU （面板控制单元）将CNC、PLC、人机界面和通讯等功能集成于一体。可靠性高、易于安装。
SINUMERIK802D可控制4个进给轴和一个数字或模拟主轴。通过生产现场总线PROFIBUS将驱动器、输入输出模块连接起来。
模块化的驱动装置SIMODRIVE611Ue配套1FK6系列伺服电机，为机床提供了全数字化的动力。
通过视窗化的调试工具软件，可以便捷地设置驱动参数，并对驱动器的控制参数进行动态优化。
SINUMERIK802D集成了内置PLC系统，对机床进行逻辑控制。采用标准的PLC的编程语言Micro/WIN进行控制逻辑设计。并且随机提供标准的PLC子程序库和实例程序，简化了制造厂设计过程，缩短了设计周期。
2. SINUMERIK 810D
在数字化控制的领域中，SINUMERIK 810D次将CNC和驱动控制集成在一块板子上。
快速的循环处理能力，使其在模块加工中独显威力。
SINUMERIK 810D NC软件选件的一系列突出优势可以帮助您在竞争中脱颖而出。例如提前预测功能，可以在集成控制系统上实现快速控制。
另一个例子是坐标变换功能。固定点停止可以用来卡紧工件或定义简单参考点。模拟量控制控制模拟信号输出;
刀具管理也是另一种功能强大的管理软件选件。
样条插补功能(A，B，C样条)用来产生平滑过渡；压缩功能用来压缩NC记录；多项式插补功能可以提高810D/810DE运行速度。
温度补偿功能保证您的数控系统在这种高技术、高速度运行状态下保持正常温度。此外，系统还为您提供钻、铣、车等加工循环。 SINUMERIK 840D
3.SINUMERIK 840D
SINUMERIK 840D数字NC系统用于各种复杂加工,它在复杂的系统平台上，通过系统设定而适于各种控制技术。840D与SINUMERIK_611数字驱动系统和SIMATIC7可编程控制器一起，构成全数字控制系统，它适于各种复杂加工任务的控制，具有优于其它系统的动态品质和控制精度。
二、西门子产品功能SINUMERIK 840D标准控制系统的特征是具有大量的控制功能，如钻削、车削、铣削、磨削以及特殊控制，这些功能在使用中不会有任何相互影响。全数字化的系统、革新的系统结构、更高的控制品
质、更高的系统分辨率以及更短的采样时间，确保了的工件质量。
控制类型
采用32位微处理器、实现CNC控制，用于完成CNC连续轨迹控制以及内部集成式PLC控制。
机床配置
可实现钻、车、铣、磨、切害、冲、激光加工和搬运设备的控制，备有全数字化的SIMDRIVE611数字驱动模块：多可以控制31个进给轴和主轴．进给和快速进给的速度范围为100-9999mm／min。其插补功能有样条插补、三阶多项式插补、控制值互联和曲线表插补，这些功能。为加工各类曲线曲面零件提供了便利条件。此外还具备进给轴和主铀同步操作的功能。
操作方式
其操作方式主要有AUTOMATIC(自动)、JOG(手动)、示教（TEACH IN） 手动输入运行（MDA） ，自动方式：程序的自动运行，加工程序中断后，从断点恢复运行；可进行进给保持及主轴停止，跳段功能，单段功能，空运转。
轮廓和补偿
840D可根据用户程序进行轮廓的冲突检测、刀具半径补偿的进入和退出策略及交点计算、刀具长度补偿、螺距误差补偿棚测量系统误差补偿、反向间隙补偿、过象限误差补偿等。
安全保护功能
数控系统可通过预先设黄软极限开关的方法．进行工作区域的限制及程序执行中的进给减速，同时还可以对主铀的运行进行监控。
NC编程
840D系统的NC编程符合DIN 66025标准(德国工业标准)，具有高级语言编程特色的程序编辑器，可进行公制、英制尺寸或混合尺寸的编程，程序编制与加工可同时进行，系统具备1．5兆字节的用户内存，用于零件程序、刀具偏置、补偿的存储。
PLC编程
840D的集成式PLC完全以标准sIMAncs7模块为基础，PLC程序和数据内存可扩展到288KB，u／o模块可扩展副2048个输入／输出点、PLC程序能以极高的采样速率监视数据输入，向数控机床发送运动停止／起动等指令。
操作部分硬件
840D系统提供了标准的PC软件、硬盘、奔腾处理器，用户可在Windows98／2000下开发自定义的界面。此外，2个通用接过RS232可使主机与外设进行通信，用户还可通过磁盘驱动器接口和打印机并联接口完成程序存储、读入及打印工作。
显示部分
840D提供了多沿种的显示功能，用户只需按一下按钮．即可将用户界面从一种语自转换为一种语言，系统提供的话言有巾文、英语、德语、西班牙语、法语、意大利语：显示屏上可显示程序块、电动机轴位置、操作状态等信息。
1. 西门子数控系统的基本构成西门子数控系统有很多种型号，首先我们来观察一下802D所构成的实物图，SINUMERIK 802D是个集成的单元，它是由NC以及PLC和人机界面（HMI）组成，通过PROFIBUS总线连接驱动装置以及输入输出模板，完控制功能。
而在西门子的数控产品中有特点，有代表性的系统应该是840D系统。因此，我们可以通过了解西门子840D系统，来了解西门子数控系统的结构。首先通过以下的实物图观察840D系统。
2. 西门子810D系统的结构组成
SINUMERIK840D是由数控及驱动单元（CCU或NCU），MMC,PLC模块三部分组成，由于在集成系统时，是将SIMODRIVE611D驱动和数控单元(CCU或NCU)并排放在一起，并用设备总线互相连接，因此在说明时将二者划归一处。
西门子数控系统基本构成图
2.1 人机界面
人机交换界面负责NC数据的输入和显示,它由MMC和OP组成 MMC(Man Machine Communication)包括：OP(Operation panel)单元，MMC,MCP(Machine Control Panel)三部分。MMC实际上就是一台计算机，有自己独立的CPU,还可以带硬盘，带软驱；OP单元正是这台计算机的显示器，而西门子MMC的控制软件也在这台计算机中。
（1）、MMC(Man Machine communication)
常用的MMC有两种：MMCC100.2和MMC103,其中MMC100.2的CPU为486,不能带硬盘；而MMC103的CPU为奔腾，可以带硬盘，一般的，用户为SINUMERIK810D配MMC100.2,而为SINUMERIK840D配MMC103.PCU(PC UNIT)是专门为配合西门子新的操作面板OP10、OP10S、OP10C、OP12、OP15等而开发的MMC模块，目前有三种PCU模块——PCU20、PCU50、PCU70, PCU20对应于MMC100.2，不带硬盘，但可以带软驱；PCU50、PCU70对应于MMC103,可以带硬盘，与MMC不同的是：PCU50的软件是基于WINDOWS NT的。PCU的软件被称作HMI,
HMI有分为两种：嵌入式HMI和高级HMI。一般标准供货时，PCU20装载的是嵌入式 HMI,而PCU50和PCU70则装载高级HMI.
（2）、OP(Operation pannel)

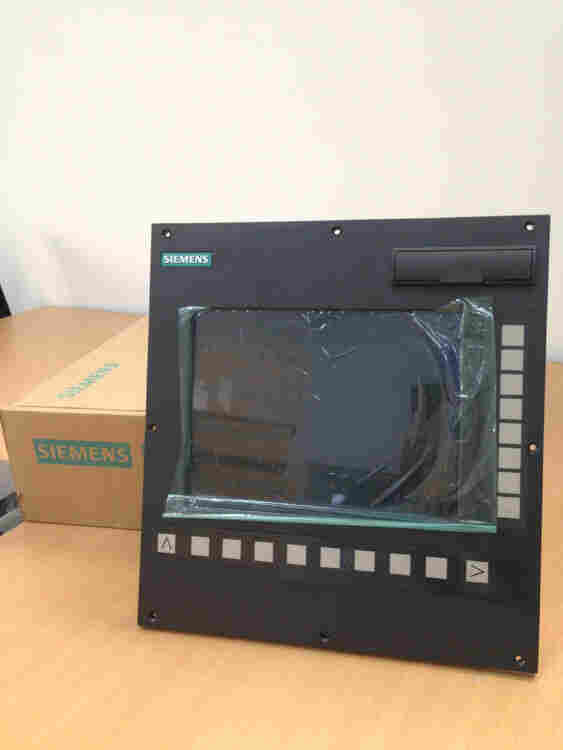

OP单元一般包括一个10.4〞TFT显示屏和一个NC键盘。根据用户不同的要求，西门子为用户选配不同的OP单元，如： OP030,OP031,OP032,OP032S等，其中OP031为常用。
（3）、MCP(Machine control pannel)
MCP是专门为数控机床而配置的，它也是OPI上的一个节点，根据应用场合不同，其布局也不同，目前，有车床版MCP和铣床版MCP两种。对810D和840D，MCP的MPI地址分别为14和6，用MCP后面的S3开关设定。
对于SINUMERIK840D应用了MPI（Multiple Point Interface）总线技术，传输速率为187.5k/秒，OP单元为这个总线构成的网络中的一个节点。为提高人机交互的效率，又有OPI（Operator PanelInterface）总线，它的传输速率为1.5M/秒。
2.2 NCU(Numerical control unit)数控单元
SINUMERIK840D的数控单元被称为NCU（Numenrical Controlunit）单元（在810D中称为CCU（compact control unit））：中央控制单元,负责NC所有的功能,机床的逻辑控制,还有和MMC的通讯 它由一个COM CPU板. 一个PLC CPU板和一个DRIVE板组成.
根据选用硬件如CPU芯片等和功能配置的不同，NCU分为NCU561.2,NCU571.2,NCU572.2,NCU573.2(12轴)，NCU573.2(31轴)等若干种，同样，NCU单元中也集成SINUMERIK840D数控CPU和SIMATIC PLC CPU芯片，包括相应的数控软件和PLC控制软件，并且带有MPI或Profibus借口，RS232借口，手轮及测量接口，PCMCIA卡插槽等，所不同的是NCU单元很薄，所有的驱动模块均排列在其右侧。
2.3 数字驱动
数字伺服：运动控制的执行部分,由611D伺服驱动和1FT6(1FK6)电机组成。
SINUMERIK840D配置的驱动一般都采用SIMODRIVE611D.它包括两部分：电源模块+驱动模块（功率模块）。
电源模块：主要为NC和给驱动装置提供控制和动力电源，产生母线电压，同时监测电源和模块状态。根据容量不同，凡小于15KW均不带馈入装置，极为U/E电源模块；凡大于15KW均需带馈入装置，记为I/RF电源模块，通过模块上的订货号或标记可识别。
611D数字驱动:是新一代数字控制总线驱动的交流驱动，它分为双轴模块和单轴模块两种，相应的进给伺服电机可采用1FT6或者1FK6系列，编码器信号为1Vpp正弦波，可实现全闭环控制。主轴伺服电机为1PH7系列。
2.4 PLC模块
SINUMERIK810D/840D系统的PLC部分使用的是西门子SIMATIC S7-300的软件及模块，在同一条导轨上从左到右依次为电源模块（Power Supply），接口模块（Interface Module）机信号模块（Signal Module）。的CPU与NC的CPU是集成在CCU或NCU中的。
电源模块（PS）是为PLC和NC提供电源的+24V和+5V。
接口模块（IM）是用于级之间互连的。
信号模块（SM）使用与机床PLC输入/输出的模块，有输入型和输出型两种。
