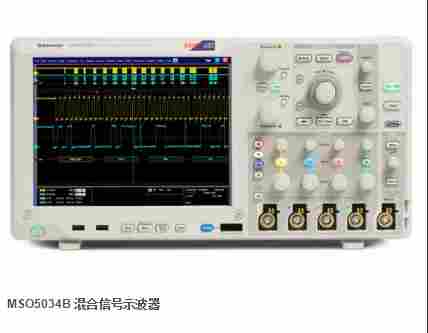

泰克示波器MSO5034B混合信号示波器MSO5034B
主要性能指标
· 2 GHz、1 GHz、500 MHz、350 MHz 四种带宽型号
· MultiView zoom? 高达 250 M 点记录长度
· >FastAcq? 采集技术，>250,000 wfm/s 的波形捕获速率
· FastFrame? 分段存储器采集模式，段数高达 290,000 个，>310,000 波形/秒的捕获速率
· 标配 10 MΩ 无源电压探头，提供了 <4 pF 电容负荷及 500 MHz 或 1 GHz 模拟带宽
· 使用 HiRes 采样时垂直分辨率 >11 位
· 用户可以选择带宽极限和 DSP 滤波器，降低噪声，提高低频测量精度
主要特点分析
· Wave inspector? 控制功能，轻松导航和自动搜索波形数据
· 高级触发套件，标配可视触发和搜索
· 53 种自动测量，可供选择的滤波功能、波形数学运算和 FFT 分析
· 波形直方图、眼图、TIE（抖动/定时）测量和分析
· 使用 MATLAB、Visual Studio 和 Excel 进行用户可定义的数学运算
· 选配内存分析、高级抖动、串行数据、功率和宽带 RF
六个USB 主控端口，前面板两个，后面板四个，迅速简便地存储数据、进行打印及连接USB 外设
后面板上提供了USB设备端口，简便地连接PC或通过适配器进行GPIB 控制
集成10/100/1000BASE-T 以太网端口，用于连接网络；视频输出端口把示波器显示画面导出到监视器或投影仪上
Microsoft? Windows 7 64 位操作系统，简便连接及集成到用户环境中
满足LXI Class C 标准
并行总线自动触发和解码
每条数字通道单独设置门限
MagniVuTM 高速采集技术，在数字通道上提供了60.6 ps 的精细定时分辨率
I2C、SPI、RS-232/422/485/UART 和USB 串行总线自动触发和解码
CAN 和LIN 串行总线自动解码及车载网络监测
多种软件解决方案，为以太网和USB 2.0一致性测试、抖动、定时、眼图、电源和DDR 存储器总线分析提供了内置知识
极限和模板测试，迅速了解信号特点
通过MSO/DPO5000系列混合信号示波器，您可以使用一台仪器分析多20 个模拟信号和数字信号，迅速找到和诊断复杂电路中的问题。由于高达2 GHz的带宽及高达10 GS/s的采样率，您可以获得必要的性能，查看快速变化的信号细节。MSO/DPO5000 系列所有通道标配高达12.5 M 点的深记录长度，在两条通道上可以选配高达250M点的记录长度，可以捕获长时间信号，同时保持精细的定时分辨率。
With Wave Inspector?控制功能可以迅速导航波形，用户可以选配10种软件和常用技术分析软件包，完成深入分析任务。由于这些特点，泰克MSO/DPO5000系列为您提供了所需的多功能工具，简化和加快了复杂电路的调试工作。
从迅速发现和捕获异常事件，到搜索波形记录找到事件及分析事件特点和被测器件特征，MSO/DPO5000系列提供了一套强大的功能，加快了每个设计调试阶段的工作速度。
