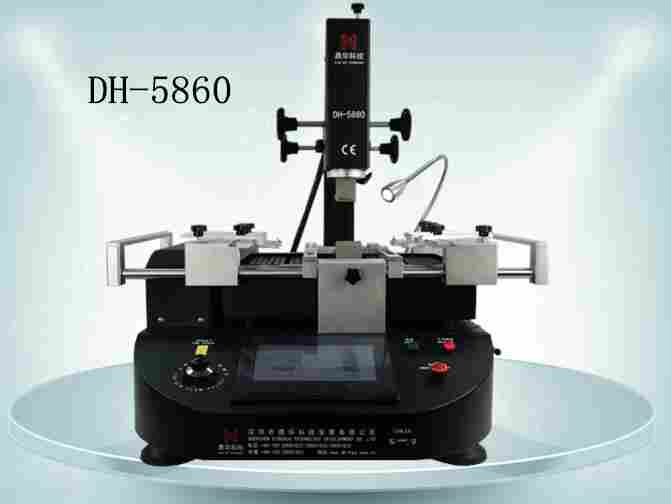

一、产品描述：
l 嵌入式工控电脑，高清触摸屏人机界面，CPU中央处理器控制,并具有瞬间曲线分析功能. 实时显示设定和实测温度曲线，并可对曲线进行分析纠正。
l 高精度K型热电偶闭环控制和温度自动补偿系统，并结合CPU中央处理器和温度模块实现对温度的控制，保持温度偏差在±2度.同时外置测温接口实现对温度的精密检测，并实现对实测温度曲线的分析和校对.
l PCB板定位采用V字型槽，定位快捷、方便、准确，满足不同PCB板排版方式及不同大小PCB板的定位.
l 配有微风调节功能，对任何大小的芯片都适用；
l 灵活方便的可移动式夹具对PCB板起到保护作用，防止PCB边缘器件损伤及PCB变形，并能适应各种BGA封装尺寸的返修.
l 配备多种规格合金风嘴，该风嘴可360度任意旋转定位，易于安装和更换；
l 上下共三个温区独立加热，三个温区可同时进行多组多段温度控制，保证不同温区同步达到佳焊接效果。加热温度、时间、斜率、冷却、真空均可在人机界面上完成设置。
l 上下温区均可设置8段温度控制，可海量存储温度曲线，随时可根据不同BGA进行调用,在触摸屏上也可进行曲线分析、设定和修正 ； 三个加热区采用独立的PID算法控制加热过程，
l 升温更均匀，温度更准确；
l 采用大功率横流风机迅速对PCB板进行冷却，以防PCB板的变形；同时内置真空泵，外置真空吸笔，以方便快捷取拿BGA芯片；
l 配置声控“提前报警”功能.在拆卸、焊接完成前5-10秒以声控方式警示作业人员作相关准备。上下热风停止加热后，冷却系统启动，待温度降至常温后自动停止冷却。保证机器不会在热升温后老化！
l 具有USB接口,可方便下载当前曲线图到U盘中存起,以及可以插上鼠标使用加长触控屏使用时间.
l 经过CE，设有急停开关和突发事故自动断电保护装置。
二、功能介绍
|
序号 |
名 称 |
用 途 |
使 用 方 法 |
|
1 |
限位杆 |
限制上部加热低位置 |
旋转到合适位置 |
|
2 |
松紧调节旋钮 |
锁紧上部温区的前后位置 |
旋转旋钮 |
|
3 |
前后调节手柄 |
调节上部温区的前后位置 |
旋转手柄 |
|
4 |
七字手柄 |
锁紧上部温区转动角度 |
旋转手柄 |
|
5 |
照明灯 |
设备工作时照明 |
按下按钮 |
|
6 |
PCB板夹 |
移动合适位置，夹紧PCB板 |
|
|
7 |
下部温区高度调节手柄 |
调节下部风嘴离PCB板的距离 |
旋转手柄 |
|
8 |
启动按钮 |
启动机器运行 |
按下按钮 |
|
9 |
照明灯按钮 |
照明灯开关 |
按下按钮 |
|
10 |
急停按钮 |
紧急停机 |
按下按钮 |
|
11 |
上部加热温区 |
产生上部热风 |
|
|
12 |
上下调节手柄 |
调节上部温区的上下位置 |
旋转手柄 |
|
13 |
上部加热风嘴 |
使热风更集中均匀 |
使出风口距BGA合适位置 |
|
14 |
下部支撑架 |
防止PCB板往下塌陷 |
移动合适位置顶住 |
|
15 |
下部加热风嘴 |
使热风更集中均匀 |
使出风口距BGA合适位置 |
|
16 |
横流风扇 |
PCB焊接后对PCB板冷却 |
|
|
17 |
红外发热区 |
拆焊BGA时预热用 |
|
|
18 |
测温接口 |
连接外部电偶，测量实际温度 |
直接连接测温线 |
|
19 |
触控屏 |
操作平台储存系统资料 |
|
|
20 |
USB接口 |
外接U盘 |
插入U盘 |
|
21 |
微风调节旋扭 |
调节风力大小 |
左右旋转旋扭 |
