西门子S7-400PLC模块技术参数介绍原装有销售

• 用于 S7-400H 和 S7-400F/FH 的 CPU
• 可在 S7-400H 容错自动化系统中使用
• 可通过 F 运行版授权作为具有 F 功能的 CPU 在 S7-400F/FH 安全相关系统中使用
• 组合了 MPI/PROFIBUS DP-主接口，
• 带有 2 个用于同步模块的连接插槽
•


应用

CPU 412–3H 可用于 SIMATIC S7-400H 和 S7-400 F/FH。 它可建立故障容错 S7-400H 系统。 也可结合 F 运行授权一起用于 S7-400F/FH 故障安全自动化系统。 内置的PROFIBUS-DP接口使它能够作为主站直接连接到PROFIBUS-DP现场总线。设计

CPU 412-5H 拥有：

• 功能强大的处理器：
  CPU 处理每条二进制指令的时间小于 31.25 ns。
• 1 MB RAM（512 KB 用于程序，512 KB 用于数据）；
  装载存储器用于存储 S7-400H F/FH 自动化系统的用户程序和参数设置数据；高速 RAM 用于用户程序的顺控相关部分
• 存储卡：
  用于扩展内置装载存储器。除程序本身之外，装载存储器中所含的信息还包括 S7-400H F/FH 的组态数据，这就是要在存储器中占据双倍空间的原因。其结果是：
  • 内置的装载存储器不能满足大程序量的要求，因此需要存储卡。
    提供有 RAM 和 FEPROM 卡（FEPROM 用于在断开电源时保存数据）。
• 灵活的扩展选件：
  多达 131,072 点数字量和 81,932 点模拟量输入/输出。
• 组合 MPI/PROFIBUS DP 接口：
  MPI 可用来建立一个 32 个节点的简单网络，数据传输速率 187.5 Kbit/s。CPU 可以与通信总线（C 总线）上的节点和 MPI 上的节点建立多 64 个连接。
  PROFIBUS-DP主站接口能够被用来建立一个高速的分布式自动化系统，并且使得操作大大简化。对用户来说，分布式 I/O 作为集中式 I/O 来处理（相同的组态、编址和编程）。
• PROFIBUS DP 接口：
  通过 PROFIBUS DP 接口，可以实现冗余、分布式自动化组态，从而提高了速度，便于使用。对用户来说，分布式 I/O 作为集中式 I/O 来处理（相同的组态、编址和编程）。
• PROFINET 接口，带 2 个端口（交换机）：
  支持系统冗余和 MRP（介质冗余协议）
• 模式选择开关：
  拨动开关设计。
• 诊断缓冲区：
  后的 120 个报警和中断事件保存在一个环形缓冲区中，用于进行诊断。
• 实时时钟：
  CPU 提供带日期和时间的诊断报告。功能

• 块保护：
  除使用钥匙锁定开关之外，还可通过密码来防止非法访问用户程序。
• 集成的 HMI 服务:
  对于 HMI 设备，用户只需数据源和数据目标。 数据将由程序自动循环传输。
• 集成的通讯功能：
  • PG/OP 通讯
  • 扩展通讯（简单和容错）

可参数化的特性

通过 STEP 7 的工具“Hardware Configuration”以及安装的选件包 S7-400H，可对包括 CPU 在内的 S7-400H 的特性与行为进行参数化，例如：

• 多点接口 (MPI)：
  • 定义节点地址。
  • 启动/循环行为。
  • 定义大循环时间和通讯负荷。
• 地址分配：
  I/O 模块的编址。
• 保持区域：
  定义保持性位存储器、计数器、定时器和时钟存储器。
• 保护级：
  定义程序和数据访问授权。
• 系统诊断：
  定义诊断报文的处理及范围。
• 监控器中断:
  设定周期。
• 组态 H 站。

安全相关功能

通过 F 运行版授权，可对安全相关 F 用户程序进行编译，并在 CPU 上运行。 每个 S7-400F/FH 系统需要 1 个授权。 供货范围包括 2 个 2 TüV（德国技术协议）标签。

显示功能与信息功能

• 状态和故障指示灯：
  LED 可指示出内部和外部故障和运行状态，如 RUN（运行）、STOP（停止）、调试、“主站”运行模式、冗余故障和测试功能等。
• 测试功能：
  可使用编程设备显示程序执行中的信号状态，不考虑用户程序而修改过程变量，输出堆栈存储器的内容，运行各个程序步骤，并禁用程序组件。
• 信息功能：
  用户可获取有关 CPU 的存储器容量和运行模式以及 RAM 和装载存储器的当前利用率方面的信息。

本机集成24输入/16输出共40个数字量I/O 点。可连接7个扩展模块，较大扩展至248路数字量I/O 点或35路模拟量I/O 点。13K字节程序和数据存储空间。6个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，具有PID控制器。2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。I/O端子排可很容易地整体拆卸。用于较高要求的控制系统，具有更多的输入/输出点，更强的模块扩展能力，更快的运行速度和功能更强的内部集成特殊功能。可完全适应于一些复杂的中小型控制系统。

SIMATIC S7-200系列PLC适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。

S7-200系列表现在以下几个方面：

• 极高的可靠性

• 极丰富的指令集

• 易于掌握

• 便捷的操作

• 丰富的内置集能

• 实时特性

• 强劲的通讯能力

• 丰富的扩展模块

S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如：冲压机床，磨床，印刷机械，橡胶化工机械，中央空调，电梯控制，运动系统。

S7-200系列PLC可提供5个不同的基本型号的8种CPU供您使用。

S7-200SMART CPU 订货号

表1. S7-200SMART CPU 订货号

CPU型号	规格	订货号
CPU SR20	AC/DC/继电器	6E37 288-1SR20-0AA0
CPU ST40	DC/DC/DC	6E37 288-1ST40-0AA0
CPU SR40	AC/DC/继电器	6E37 288-1SR40-0AA0
CPU CR40	AC/DC/继电器	6E37 288-1CR40-0AA0
CPU SR60	AC/DC/继电器	6E37 288-1SR60-0AA0
CPU ST60	DC/DC/DC	6E37 288-1ST60-0AA0

S7-200SMART EM 订货号

表2. S7-200SMART EM 订货号

EM型号	规格	订货号
EM DE08	8点数字量输入	6E37 288-2DE08-0AA0
EM DT08	8点数字量输出	6E37 288-2DT08-0AA0
EM DR08	8点继电器型数字量输出	6E37 288-2DR08-0AA0
EM DT16	8点数字量输入/8点数字量输出	6E37 288-2DT16-0AA0
EM DR16	8点数字量输入/8点继电器输出	6E37 288-2DR16-0AA0
EM DT32	16点数字量输入/16点数字量输出	6E37 288-2DT32-0AA0
EM DR32	16点数字量输入/16点继电器输出	6E37 288-2DR32-0AA0
EM AE04	4点模拟量输入	6E37 288-3AE04-0AA0
EM AQ02	2点模拟量输出	6E37 288-3AQ02-0AA0
EM AM06	4点模拟量输入/2点模拟量输出	6E37 288-3AM06-0AA0
EM AR02	2点16位RTD	6E37 288-3AR02-0AA0

S7-200 SMART 信号板 订货号

表3. S7-200SMART 信号板 订货号

SB型号	规格	订货号
SB DT04	2点数字量输入/2点数字量输出	6E37 288-5DT04-0AA0
SB AQ01	1点模拟量输出	6E37 288-5AQ01-0AA0
SB CM01	RS485/RS232	6E37 288-5CM01-0AA0

S7-200 SMART 前连接器订货号

表6. S7-200 SMART 前连接器订货号

连接器/连接器板	规格	订货号
前连接器	镀锡：7个端子，4个/包	6ES7 292-1AG30-0xA0
前连接器	镀锡：8个端子，4个/包	6ES7 292-1AH30-0xA0
前连接器	镀锡：11个端子，4个/包	6ES7 292-1AL30-0xA0
前连接器	镀锡：12个端子，4个/包	6ES7 292-1AM30-0xA0
前连接器	镀锡：20个端子，4个/包	6ES7 292-1AV30-0xA0
前连接器	镀金：7个端子，4个/包	6ES7 292-1BG30-0xA0

S7-200 SMART 中继器 订货号

表7.S7-200 SMART 网络总线连接器订货号

中继器	规格	订货号
RS485 网络总线连接器	带编程端口，垂直电缆出口	6ES7 972-0BB12-0xA0
RS485 网络总线连接器	不带编程端口，垂直电缆出口	6ES7 972-0BA12-0xA0
RS485 网络总线连接器	带35°电缆出口，不带编程端口连接器	6ES7 972-0BA42-0xA0
RS485 网络总线连接器	带35°电缆出口，带编程端口连接器	6ES7 972-0BB42-0xA0

 西门子FDCIO221-CN输入输出模块应用方法

  一，西门子FDCIO221-CN输入输出模块应用方法产品详情

  FDCIO221-CN 输入输出模块满足标准GB16806-2006“消防联动控制系统”。1路可监视无源干接点输入，1路可监视控制输出（启动时不监视）。LED指示灯显示输入/输出状态。采用分布智能技术。内置CPU。内置短路隔离器。跳线开关控制是否监视输出。输出2A @24VDC。微处理器信号处理。通过D-BUS总线供电。通过D-BUS总线与控制器通讯（探测总线，独立编址）。产品标签上自带可撕式编码贴，方便工程调试。适用于干燥、粉尘或潮湿的环境。获得德国VdS (编号:G209067)。

  ◆满足标准GB16806-2006“消防联动控制系统”

  ◆1路可监视无源干接点输入，1路可监视控制输出（启动时不监视）

  ◆LED指示灯显示输入/输出状态

  ◆采用分布智能技术

  ◆内置CPU

  ◆内置短路隔离器

  ◆跳线开关控制是否监视输出

  ◆输出2A @24VDC

  ◆微处理器信号处理

  ◆通过D-BUS总线供电

  ◆通过D-BUS总线与控制器通讯（探测总线，独立编址）

  ◆产品标签上自带可撕式编码贴，方便工程调试

  ◆适用于干燥、粉尘或潮湿的环境

  ◆获得德国VdS (编号:G209067)

  ◆工作电压 12 ... 32 VDC

  ◆静态电流 0.32 mA

  ◆动作电流 0.60 mA

  ◆输出

  -容量（每通道） 2 A @ 24 VDC

  -终端电阻 3.3k Ω

  ◆输入 -终端电阻 3.3kΩ/680Ω

  ◆工作温度 -25...+70℃

  ◆贮存温度 -30...+75℃

  ◆相对湿度 ≤95%rel.

  ◆抗电磁干扰 -1 MHz...1 GHz 50 V/M

  ◆接线端子 0.2...2.5mm2

  ◆防护等级 EN60529/IEC529

  -不带保护盒FDCH221 IP30

  -带保护盒FDCH221 IP65

  ◆颜色

  -外壳 白色，RAL9010

  -盒盖 0.061 Kg

  二，西门子FDCIO221-CN输入输出模块接线端子图：

  三，常规接线：

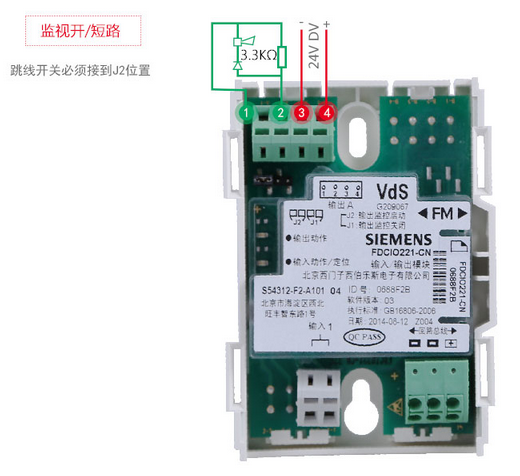

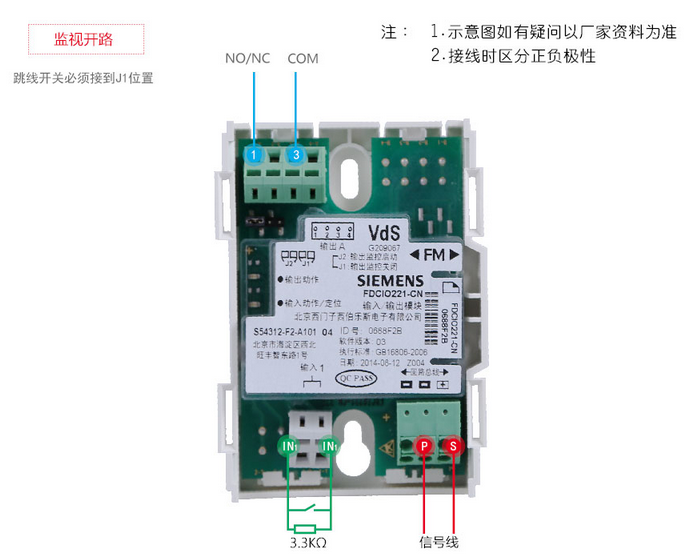

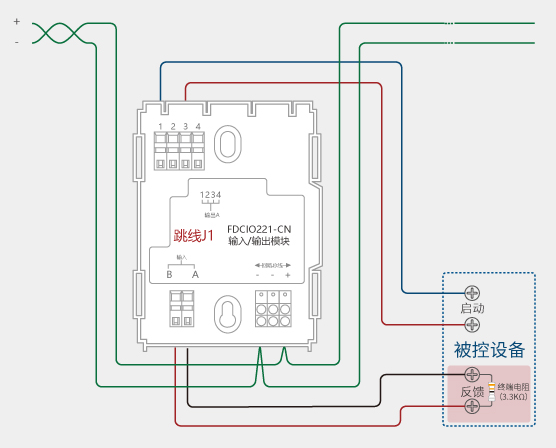

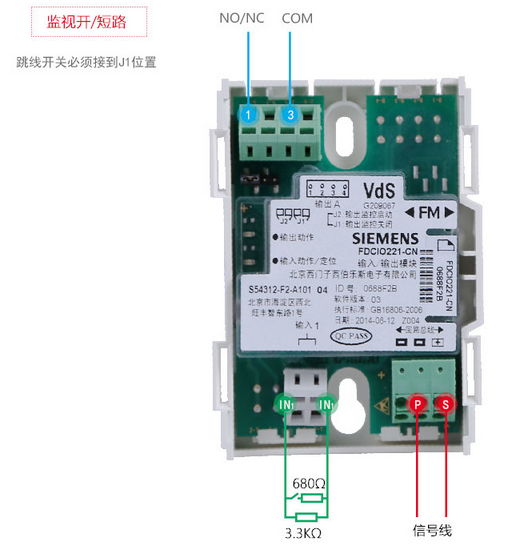

  1，无源输出

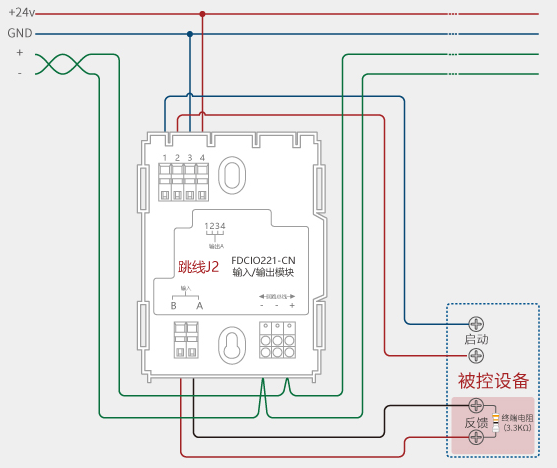

  2，有源输出(输出不监视)：

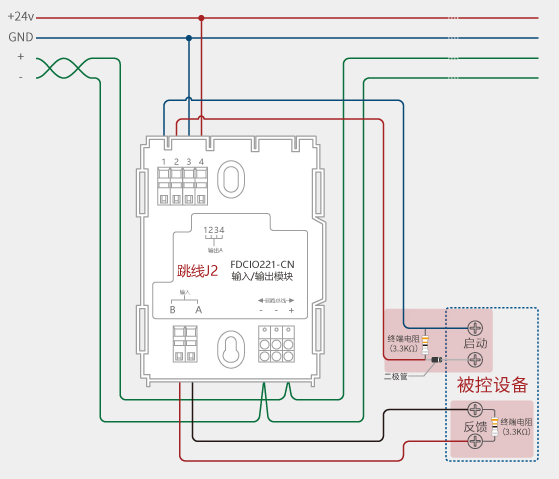

  3，有源输出(输出监视)

  四，报警设备接线图：

  1，警铃，声光报警器

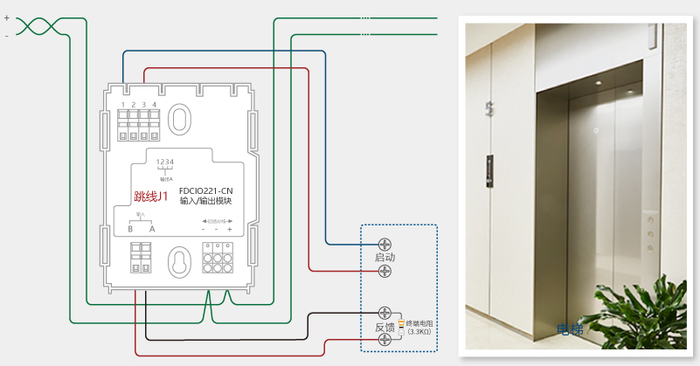

  2，电梯接线图：

  3，风机接线图：

  4，排烟口接线图：

  5，强切接线图：

  6，消防广播接线图：

  7，卷帘门控制器接线图1

  卷帘门控制器接线图2：

  五，常见配合使用接线图：

  配合继电器接线图：

  六，端子说明：
