CZ881风机用带显示振动变送器
CZ881风机用带显示振动变送器是一款为了方便现场维护人员查看而设计的就地显示振动变送器，即有远距离传送信号（4-20毫安）又具有数码显示。
是在原有的轴承振动变送器的基础上增加液晶显示功能，有利于现场维护人直观的了解现场情况。同时也输出4-20毫安的标准信号，直接供给DCS、PLC的控制系统。可用于对汽轮机、风机、电机、泵等大型旋转机械的振动监测。

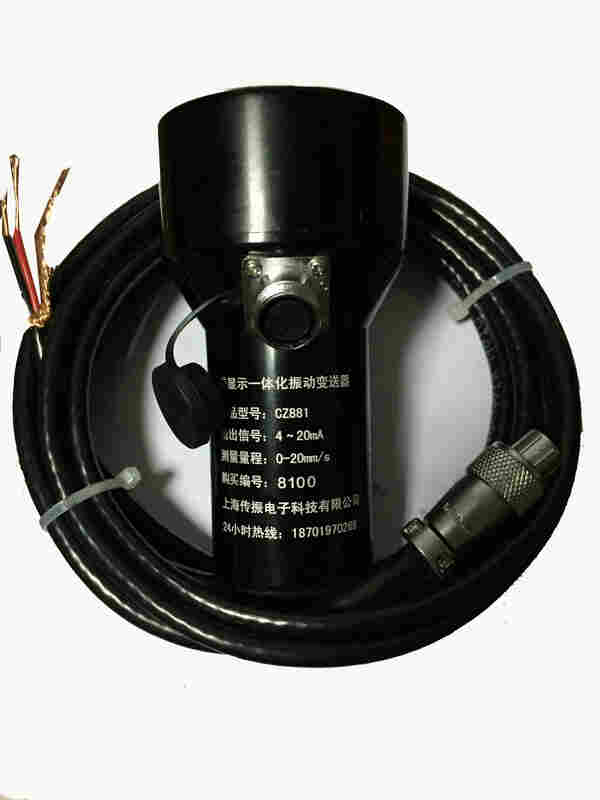

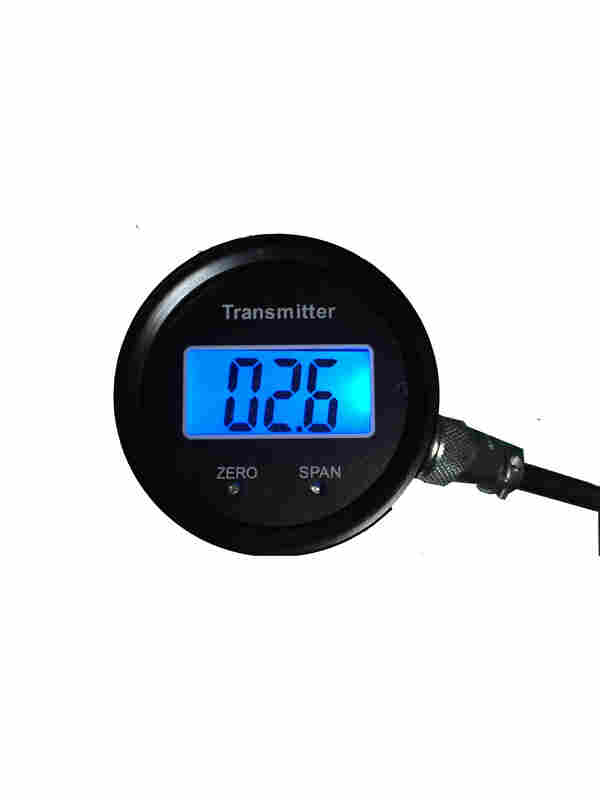

产品实物图
使用说明
1.安装
先将振动探头底部双头螺钉M10×1.5×8螺钉固定在鼓风机被测点处，然后将传感器在上面拧紧即可。

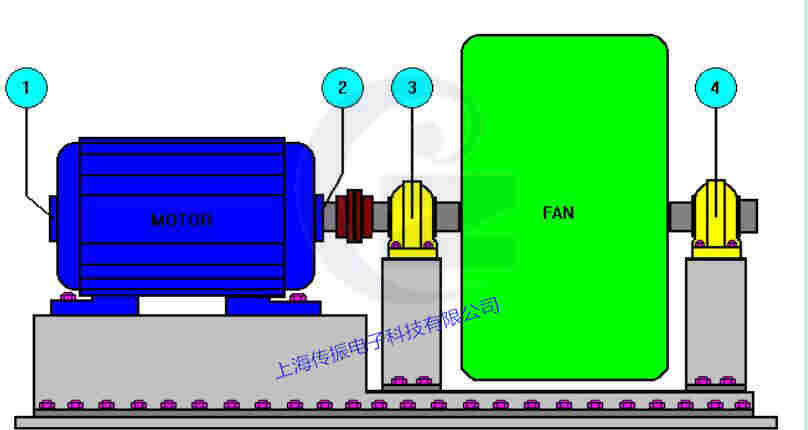

安装示意图：
2.接线
两线制输出4-20毫安直接接入控制设备（PLC、DCS、采集器、记录仪）
红色—4-20mA（正）
黑色—4-20mA（负）
参数说明
|
供电电压 |
24Vdc（直接接入PLC/DCS设备信号输入口即可，由控制设备内部供电） |
|
常用量程 |
0～20mm/s （振动烈度/速度值）或0～200um（振动幅度/位移值） |
|
频率响应 |
10Hz～2OOOHz （3db） |
|
接线方式 |
二线制 |
|
输出信号 |
两线制4～20mA（大负载500Ω）以及液晶显示 |
|
测量方向 |
任意方向 |
|
精 度 |
1.5%（全量程） |
|
运行温度 |
-20℃～85℃ |
|
重 量 |
约260g |
|
壳体材质 |
采用304不锈钢壳体、双层隔离、抗干扰能力强 |
|
外形尺寸 |
φ37×70mm |
