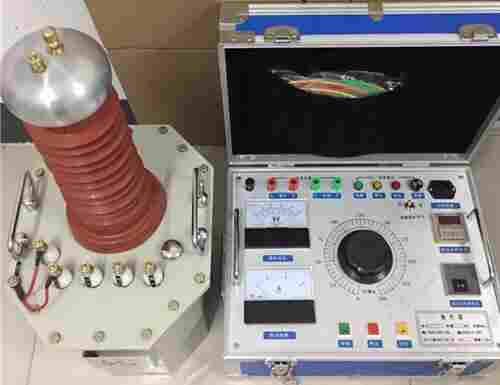

一、YDJ-100KV/5KVA工频耐压仪价格产品结构：
本系列产品采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所的试验仪器。
二、YDJ-100KV/5KVA工频耐压仪试验变压器的容量选择：
标称试验变压器容量Pn的确定公式：
Pn=kVn2WCt10-9
式中：Pn-标称试验变压器容量（kVA）；
k -安全系数；
Vn-试验变压器的额定输出高压的有效值（kV）；
W -角频率，W=2πf,f为试验电源的频率；
Ct-被试品的电容量（PF）。
对于不同的试验电压Vn，选择适当的安全系数k，标称试验电压较低时，k值可取高一些；以下列出不同的试验电压Vn，所选用的安全系数k值，供参考：
Vn=50～100kV k=4；
Vn=150～300kV k=3；
Vn≥300kV k=2；
Vn≥1MV k=1。
被测试设备的电容量Ct可由交流电桥测出。Ct的变化很大，应由设备的类型而定。典型数据如下：
棒形或悬式绝缘子 几十微法；
电压互感器 200～500PF；
分级套管 100～1000PF；
电力变压器＜1000kVA ～1000PF；
电力变压器＞1000kVA 1000～10000PF；
高压电力电缆和油浸纸绝缘 250～300PF/m；
气体绝缘 ～60PF/m；
封闭变电站，SF6气体绝缘 100～10000PF。
三、YDJ-100KV/5KVA技术要求
1、试验变压器使用环境要求：
1.1 输入电压：交流220V或380V，50Hz；
1.2 环境温度：-40℃～40℃；
1.3 相对湿度：≤85%（环境温度为25℃时）；
1.4 不含有化学性气体及蒸汽的环境中；
1.5 无爆炸性危险的气体中；
1.6 不受雨水浸入的场合下。
|
规 格 型 号 |
容 量 |
输入 电压 |
输出 电压 |
输出 电流 |
输出直流高压 |
重 量 |
|
(kVA ) |
( V ) |
( kV ) |
( mA ) |
( kV ) |
( kg ) |
|
|
1.5/50 |
1.5 |
200 或 400 |
50 |
30 |
70 |
15 |
|
3/50 |
3 |
60 |
20 |
|||
|
5/50 |
5 |
100 |
30 |
|||
|
10/50 |
10 |
200 |
40 |
|||
|
15/50 |
15 |
300 |
50 |
|||
|
20/50 |
20 |
400 |
55 |
|||
|
25/50 |
25 |
500 |
60 |
|||
|
30/50 |
30 |
600 |
65 |
|||
|
5/100 |
5 |
200 或 400 |
100 |
50 |
140 |
60 |
|
10/100 |
10 |
100 |
65 |
|||
|
15/100 |
15 |
150 |
70 |
|||
|
20/100 |
20 |
200 |
75 |
|||
|
25/100 |
25 |
250 |
80 |
|||
|
15/120 |
15 |
120 |
125 |
|
85 |
|
|
20/120 |
20 |
160 |
|
90 |
||
|
25/120 |
25 |
200 |
|
95 |
||
|
30/120 |
30 |
250 |
|
100 |
