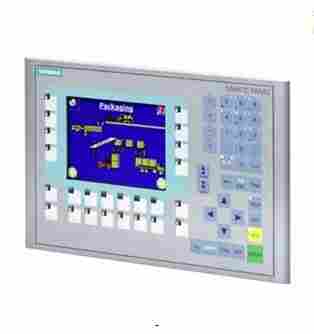

西门子触摸屏6AV2124-0MC01-0AX0

曾经有一份价格好的西门子报价单放在我面前却不知道珍惜，当我四处调货询价我才后悔莫及，如果上天再给我一次机会，我一定会记住他的联系方式，然后对他说三个字——“做合同”。如果一定要在合同上面加上一个期限,我希望长期合作！

绝不为短期利益而牺牲未来
郑重：本公司一切产品均为，支持检验，质保一年，发货迅速，库存丰厚，您需要的终型号价格请与我公司联系后再下单，我们会给您的服务，满意的回答，同时也欢迎您到本公司前来考察，谢谢！

西门子触摸屏使用介绍

西门子KTP700触摸屏使用方法介绍：西门子KTP700触摸屏支持硬件实时时钟功能，而且支持数据和报警记录归档功能，它还有强大的配方管理趋势显示报警功能，还可轻松实现项目的更新与维护，可以说西门子触摸屏简单直观且功能强大。它的背光寿命长，而且亮度可调节性强，项目内存较高，供电电源也更加稳定，串口通信速率较高，综上可知，西门子触摸屏是同行业中同类产品的佼佼者，有需求的企业可酌情选购

西门子触摸屏主要分为以下几类：

1、西门子HMI按键面板

这类西门子触摸屏便于安装和预组装，可以进行简单而直接的操作，并且接线简单，比常规触摸屏接线节省大部分时间。防护等级IP65。

其突出特点如下：

可任意配置的大号按键，具有触摸反馈，即使戴着手套也能可靠操作；

LED背光照明具有五种可选颜色，用于显示各种机器状态；

集成以太网交换机，支持线性环形拓扑网络；

非常适合安装在全防护人机界面设备的扩展单元中；

故障安全型可连接一个或两个急停按钮或其他故障安全信号。

2、西门子HMI移动面板

此类面板的显着特点是既可以有线操作，也可以通过工业以太网方式无线操作，更加方便调试或维护，并且能移动观察整个工业现场过程，在屏幕上显示访问相关的过程信息全局，一般应用在十分重要的场合，是对全局进行移动操作和监视的有力工具。面板的防护等级为 IP65，从一米以上高度坠落也安然无恙，非常适合在恶劣的工业环境中使用。无需中断操作即可将大容量电池更换，从而确保系统操作顺利运行。

其突出特点如下：

设计坚固，适合工业应用；

操作舒适，结构紧凑，重量轻；

支持热插拔，使用灵活；

启用和停用不中断急停电路（使用增强型接线盒）；

采用高等级安全设计，操作可靠；

连接点检测功能；

集成接口：串口、MPI、PROFIBUS 或 PROFINET/以太网口；

调试时间较短。

此类属于精简型，但并不是简单，具备基本的触摸屏功能，高，尺寸从3寸到15寸多种可选，分为触摸式或键控式，属于广大用户常用系列。4英寸和6英寸面板也可进行竖直安装，进一步提高了灵活性，还带有附加的可任意配置的控制键。

其突出特点如下：

适用于不太复杂的可视化应用；

所有显示屏尺寸具有统一的功能；

显示屏具有触摸功能，可实现直观的操作员控制；

按键可任意配置，并具有触觉反馈；

支持 PROFINET 或 PROFIBUS 连接；

项目可向上移植到 SIMATIC 精智面板。

4、西门子HMI精智面板

这类屏的特点是能实现能效管理，带集成诊断功能，比精简面板又高了一级，尺寸从4寸到12寸可选，多为宽屏，可视化区域增加了40%，适用于复杂的操作画面。

其突出特点如下：

所有面板都具有相同的集成高端功能；

宽屏幕显示尺寸从4英寸到12英寸，可进行触摸操作或按键操作

有效的节能管理

显示屏的亮度在0~范围内可调

可在生产间歇期间将显示屏关闭；

万一发生电源故障，可确保的数据安全性；

支持多种通讯协议；

使用系统卡来简化项目传输；可在危险区域中使用。

西门子触摸屏常用的每类中包含哪些具体型号及主要参数区别。

1、西门子HMI按键面板这类屏尺寸为：155 x 98mm,可连接西门子S7-1200系列、西门子S7-300系列、西门子S7-400系列，不是很常用，可显示绿色、红色、黄色、蓝色、白色5种颜色。订货号为：6AV3688-3AY36-0AX0、6AV3688-3AF37-0AX0。

2、西门子微型面板主要有5种，SMART 700SMART 1000TD400COP73microTP177micro；下面详细介绍：

精彩面板-流行通用型

A:Smart 700，7 寸，16:9 宽屏显示，256色触摸屏，1个RS422/485接口;订货号：6AV6648-0AC11-3AX0B:Smart 1000，10 寸，16:9 宽屏显示，256色触摸屏，1个RS422/485接口；订货号：6AV6648-0AE11-3AX0

文本显示器

C:TD 400C，蓝色背光 LCD，4行文本显示,可自定义前面板；订货号：6AV6640-0AA00-0AX0

微型面板

D:OP 73micro 3 寸，单色，覆膜键盘；订货号：6AV6640-0BA11-0AX0

E:TP 177micro 5.7 寸，单色，触摸屏，256 KB 用户内存；订货号：6AV6640-0CA11-0AX13

3、西门子普通面板主要包含以下11种

OP 73 3 寸，单色，8 个系统键，4 个功能键；订货号6AV6641-0AA11-0AX0

OP 77A 4.5 寸，单色，23 个系统键，8个功能键（4个LED），256 KB内存；订货号6AV6641-0BA11-0AX1

OP 77B 4.5 寸，单色，23 个系统键，8个功能键（4个LED），1024 KB内存；订货号6AV6641-0CA01-0AX1

TP 177A 5.7 寸，单色，512 KB 用户内存；订货号6AV6642-0AA11-0AX1

TP 177B PN/DP 4.3 寸，宽屏 16:9，256 色，2 MB 用户内存；订货号6AV6642-0BD01-3AX0

TP 177B DP 5.7 寸，单色，2 MB 用户内存；订货号6AV6642-0BC01-1AX1

TP 177B PN/DP 5.7 寸，256 色，2 MB 用户内存；订货号6AV6642-0BA01-1AX1

OP 177B DP 5.7 寸，单色，2 MB 用户内存；订货号6AV6642-0DC01-1AX1

OP 177B PN/DP 5.7 寸，256 色，2 MB 用户内存；订货号6AV6642-0DA01-1AX1

TP 277 5.7 寸，256 色，4 MB 用户内存；订货号6AV6643-0AA01-1AX0

OP 277 5.7 寸，256 色，4 MB 用户内存；订货号6AV6643-0BA01-1AX0

4、西门子多功能面板主要包含以下9种：

MP177 5.7 寸， 64K 色，2 MB 用户内存；订货号6AV6642-0EA01-3AX0

MP 277 7.5 寸，64K 色，触摸屏，6 MB 用户内存；订货号6AV6643-0CB01-1AX1

MP 277 7.5 寸，64 K 色，36 个系统键，26 个功能键（18 个 LED），6 MB 用户内存；订货号6AV6643-0DB01-1AX1

MP 277 10.4 寸，64 K 色，触摸屏，6 MB 用户内存；订货号6AV6643-0CD01-1AX1

MP 277 10.4 寸，64 K 色，38个系统键，36 个功能键（28 个 LED），6 MB 用户内存；订货号6AV6643-0DD01-1AX1

MP377 12.1 寸，64 K 色，触摸屏，12 MB 用户内存；订货号6AV6644-0AA01-2AX0

MP377 12.1 寸，64 K 色，38 个系统键，36 个功能键（36 个 LED），12 MB 用户内存；订货号6AV6644-0BA01-2AX1

MP377 15.1 寸，64K 色，12 MB 用户内存；订货号6AV6644-0AB01-2AX0

MP377 19 寸，64K 色，12 MB 用户内存；订货号6AV6644-0AC01-2AX1

5、西门子精简面板主要包含以下8种：

KP300 PN 3.6 寸，单色，10 个功能键/10 个系统键，以太网接口，WINCC BASIC V11 组态；订货号6AV6647-0AH11-3AX0

KTP400 PN 3.8 寸，单色，4 个功能键，以太网接口；订货号6AV6647-0AA11-3AX0

KTP600 PN 5.7 寸，单色，6 个功能键，以太网接口；订货号6AV6647-0AB11-3AX0

KTP600 DP 5.7 寸，256 色，6 个功能键，MPI/Profi bus DP 接口；订货号6AV6647-0AC11-3AX0

KTP600 PN 5.7 寸，256 色，6 个功能键，以太网接口；订货号6AV6647-0AD11-3AX0

KTP1000 DP 10.4 寸，256 色，8 个功能键，MPI/Profi bus DP 接口；订货号6AV6647-0AE11-3AX0

KTP1000 PN 10.4 寸，256 色，8 个功能键，以太网接口；订货号6AV6647-0AF11-3AX0

TP1500 PN 15 寸，256 色，不带功能键，以太网接口；订货号6AV6647-0AG11-3AX0

另外，需要和大家说明屏所需要的附件:RS 232 电缆（长 5 米）；订货号6ES7 901-1BF00-0XA0

RS 232/PPI 多主站电缆（同 S7-200 编程电缆一致）；订货号 6ES7 901-3CB30-0XA0

MPI 电缆（用于 PLC 与 HMI 通讯）；订货号 6ES7 901-0BF00-0AA0

USB/PPI 多主站电缆；订货号6ES7 901-3DB30-0XA0

PC 适配器，USB 接口；订货号6ES7 972-0CB20-0XA0

MMC 卡，128 MB；订货号 6AV6671-1CB00-0AX2

SD 卡，512 MB ；订货号6AV6671-8XB10-0AX1

USB 记忆棒，8 GB ；订货号6ES7648-0DC50-0AA0

概述

概述

优势

应用

设计

功能

集成

基本面板可以连接到：

• SIMATIC S7 控制器

• 非西门子控制器（应用于 DP 设备）

  • Allen Bradley (DF1)

  • Modicon Modbus RTU

  • Mitsubishi FX

  • Omron Host/Multi




• 非西门子控制器（PN 设备的非西门子驱动程序）

  • Allen Bradley 以太网/IP

  • Modicon Modbus TCP/IP

  • 三菱 MC TCP/IP

  •

  •


     西门子触摸屏SMART LINE系列为用户提供了触摸屏的基本功能，它经济性好，功能完善，可以与多种类型的PLC进行通讯，在自动化控制系统中有着广泛的应用，为用户提供了人机交互友好的操作方法。西门子SMART LINE系列触摸屏有SMART 700和SMART 1000两种，为用户提供了不同尺寸的类型。目前，西门子将该系列升级到SMART 700 IE V3和SMART 1000 IE V3产品，为用户带来了更高性能和更好的操作体验。本文下面就介绍一下SMART LINE V3系列触摸屏产品的技术参数，为用户在选择和调试时进行参考。
    二、西门子触摸屏SMART LINE V3系列技术参数
    西门子触摸屏SMART LINE系列是一个人机交互平台，它可以同西门子PLC之间进行通讯，并且为用户提供一个友好的界面，便于用户对控制系统中的设备运行情况进行监控。它的新系列V3产品的主要技术参数如下：
    1. 操作温度为0~50℃，大相对湿度为90%；
    2. 防护等级为前面板IP65，后面板IP20；
    3. 组态软件为WinCC flexible smart V3；
    4. 可以连接多种西门子PLC系列，包括：S7-200，S7-200smart和西门子LOGO！；
    5. 可以连接第三方PLC，例如：三菱FX系列，欧姆龙CP和CJ系列等；
    6. 可以创建变量的数量是800个；
    7. 可以创建的画面数是150个；
    8. 可以创建的报警缓存为256个；
    9. 具有趋势曲线，掉电保持，报警归档功能，变量归档支持5个变量；
    10. 支持串口通信，具有1个RS422/RS485接口，大通信速率为187.5Kbits/s；
    11. 具有1个以太网接口，大通信速率为100Mbits/s；
    12. 具有USB接口，支持U盘，鼠标，键盘等输入方式。
    三、结
    综上所述，西门子触摸屏SMART LINE V3系列具有多种优点，相比之前的产品，有多种新增功能，为用户在使用过程中带来了更好的体验，同时为用户在现场的调试提供了方便。它的编程软件具有强大的功能，为用户提供了友好的操作界面，使得用户对控制系统中的设备状态全部通过触摸屏显示出来。该触摸屏的技术参数如本文所述，用户可以进行参考。正因为这个系列的西门子触摸屏有多种优点，所以它在工业自动化控制领域应用广泛。如果用户需要更多的了解和使用西门子触摸屏系列，我们也会更好的提供相关技术支持。


      前几天发布了一个西门子TP-700触摸屏的使用视频，有的朋友反映视频画面不是很清晰，对于触摸屏的变量设置环节看不清楚，所以我特别整理了一个图文版的触摸屏设置教程，有需要的朋友请收下。





    控制要求：在触摸屏上点击启动按钮SB1,指示灯点亮，点击停止按钮SB2,指示灯熄灭。


    触摸屏的编程操作步骤比较复杂，我一般按照以下流程进行：




    步骤一：建立工程项目


    新建立一个项目文件，这个是博途软件的基本操作，就不一一赘述了。




    步骤二：添加PLC设备


    在“项目树”中点击“添加新设备”，选择CPU类型，在这里我选择的是CPU 1214C AC/DC/RLY,订货号是6ES7 214-1BG40-0XB0，此步骤要根据实际情况自己选择。




    步骤三：添加触摸屏设备


    点击HMI,选择添加触摸屏型号。在这里我添加的是TP700 精智面板，订货号是6AV2 124-0GC01-0AX0。




    步骤四：设置触摸屏并组态


    （1）在添加完PLC和触摸屏设备后，软件自动弹出触摸屏设置向导，点击“浏览”按钮，选中之前添加好的PLC进行组态。




    （2）接下来是在HMI设备向导中逐步对触摸屏进行设置，首先是画面布局，在这里可以设置画面的分辨率、背景颜色、页眉的显示信息，一般我比较惯于不添加页眉，这样画面看起来比较清晰。只要去页眉前面的勾选项就OK了。




    （3）报警信息设置，默认的这三个选项都是选中状态，在这里只保留中间的未决报警，只有在发生错误时才弹出报警画面。




    （4）添加触摸屏画面，如果你做的项目需要多个画面，可以在这里设置“根画面”和“子画面”，在根画面图标上点击+号，就可以在根画面下新增一个“子画面”了。




    （5）设置系统画面，可以选择是否显示项目信息、系统设置、用户管理、系统信息等特定功能的画面，在这里我全部去掉勾选，不再显示。
