TURCK图尔克温度传感器测量
温度测量

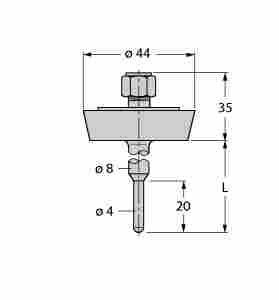

附件套管
订货号： 9910455
套管用于安装TS203探头
用于食品和制药应用
表面粗糙程度 Ra > 0.8 µm
技术数据
检测类型 与介质接触
设计 附件
过程连接 螺纹管道连接 DIN11851
工作范围 -50
工作范围 350
外壳材料 V4A (1.4404)
TTM系列
精度±0.2 K.
防护等级IP67
不锈钢1.4404（AISI 316L）
模拟电流输出4 ... 20 mA（2-线）
调节范围-210 ... + 650°C
TTM系列的微型传感器适合
狭窄的空间和措施
温度恰好通过集成
处理器和Platinium A级测量
元件。仅长25毫米
比标准M12 x宽1.5 mm
1个男性，完全封装的TTM没有
处理器提供输出信号
采用2线技术的4 ... 20 mA。我们也
根据要求提供定制解决方案
TTMS温度变送器
微型不锈钢
100C测量范围 -
测量范围（其他要求）
50℃0 ... 50°C
100℃0 ... 100°C
150℃0 ... 150°C
可通过IO-Link自由调节

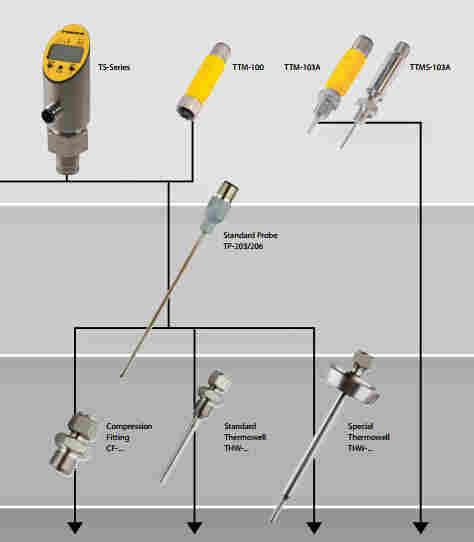

203A探头 - 设计
100个没有探头的处理单元，
通过连接
M12 x 1男性
103A带探头的处理单元
Ø3mm，过程连接
通过标准螺纹精度
A级
203A压缩配件/
热电偶套管，探头直径3 mm，
准确度等级A.
206A压缩配件/
热电偶套管，探头直径6 mm
CF过程连接 -
流程连接
G1 / 8 G1 / 8“ - 螺纹（nur 103A）
CF通过夹紧连接
戒指（仅203A和206A）
空白探针通过M12连接
LI6电气版 -
电气版
LI6 4 ... 20 mA 2线
LIUPN 4 ... 20 mA 2线
切换输出PNP / NPN
温度测量放大器，
1通道，安装在DIN导轨上
输入Pt3 / Ni100电阻器2,3
或4线技术，可变电阻器，
热电偶和毫伏信号
带有本安型输入电路Ex ia，
对于区域2，附加限值继电器
需要
电流输出0/4 ... 20 mA。
输入之间的电流隔离
电路和输出电路和电源
电压
通过PACTware™进行参数化
HART®传输
通用工作电压
可拆卸接线端子，反极性
保护
IM34温度测量放大器
输出类型/
R继电器开关输出
我电流输出0/4 ... 20 mA
C计算机参数化（FDT / DTM）
D显示
HART®
24VDC电源
24 VDC电源24 VDC
没有
细节
通用电源
单元
IM34 - 1 2 1 - Ex - R / 24VDC
IM34设计 -
IM接口模块
34温度测量
放大器
fiers旨在评估温度依赖性
Ni100的变化/
Pt100电阻，热电偶B，
E，J，K，L，N，R，S，T或低电压
-160 ... + 160 mV的范围和
将它们输出为温度线性
电流信号0/4 ... 20 mA。类型
另外还有继电器输出
可用于监控极限值。
这些器件通过FDT /参数化
DTM。
可以进行以下调整：
2,3或4线技术，测量
范围，断线监测，输出
输入电路时的行为
失败，内部或外部冷端
补偿，温度单位和
模式（电阻，热电偶，低电压
和线路补偿）
产品图片
精度±0.2 K.
■防护等级IP67
■不锈钢1.4404（AISI 316L）
■模拟电流输出4 ... 20 mA（2-
线）
■调节范围-210 ... + 650°C
TTM系列的微型传感器适合
狭窄的空间和措施
温度恰好通过集成
处理器和Platinium A级测量
元件。 仅长25毫米
比标准M12 x宽1.5 mm
1个男性，完全封装的TTM没有
处理器提供输出信号
采用2线技术的4 ... 20 mA。 我们也
根据要求提供定制解决方案
