西门子通讯网卡6GK1551-2AA00

信用〓财富  诚信〓财富     共赢〓财富
我们的目标不是赚更多的钱，是让您找到品质好，称心如意的备品备件，让您无后顾之忧赚取财富的同时得到我们应有的回报，
互惠互利，真诚合作，共赢发展，用周到的服务换取您的满意，这样的企业才会有美好光明的未来！
相信我们的质量，相信您自己的眼光！我司坚持互利共赢的开放战略！
重合同、守信用，基础力量雄厚,备货充足!

西门子网卡

PC 在工业通讯中具有举足轻重的作用。与实时应用程序组合使用，即可形成可视化管理所需的理想基础。 配合使用 SoftControl 软件后，PC 即可执行以前只能由可编程控制器来完成的通讯任务。

 CP 5611 A2 可在不同的软件包下进行操作，并允许用户通过 PROFI-BUS 和多点接口(MPI)执行编程设备的功能和 PC 函数。
每台编程器或PC上只能使用一个通讯处理器。每个CP 只能使用一个相同的协议 (PROFIBUS DP， S7 通讯或者 FDL)。
下面的软件包支持 CP 5611 A2:
STEP 7 V3.2 及以上；
CP 5611 A2 驱动程序包含在 STEP 7 供货范围内。 SOFTNET-S7 V3.2 及以上
通过该软件包，可使用 S7 编程接口。 SOFTNET-DP;
CP 5611 A2 可用作 1 类或 2 类 PROFIBUS DP 主站。 SOFTNET DP 从站 V3.2 及以上；
用于将 CP 5611 A2 作为 PROFIBUS DP 从站。 COM PROFIBUS V3.3 及以上；
组合使用本软件包，CP 5611 A2 可用于 PROFIBUS DP 系统的调试或诊断(DP 在线功能)。 STEP 7-Micro/WIN V2.1 及以上；

6GK1 561-1AA01 CP5611网卡(PCI总线软卡,支持MPI,PPI,PROFIBUS-DP)
6GK1 551-2AA00 CP5512网卡(PCMCIA总线软卡,支持MPI,PPI,PROFIBUS-DP,笔记本电脑用，32BIT)
6GK1 561-3AA01 CP5613网卡(PCI总线硬卡,支持PROFIBUS-DP主站)
6GK1 561-3FA00 CP5613光纤网卡(PCI总线硬卡,支持PROFIBUS-DP主站
6GK1 561-4AA01 CP5614网卡(PCI总线硬卡,支持PROFIBUS-DP主站/从站)
6GK1 561-4FA00 CP5614光纤网卡(PCI总线硬卡,支持PROFIBUS-DP主站/从站)
6XV1 830-0EH10 PROFIBUS通讯电缆
6XV1 820-5AH10 光纤电缆(米)
西门子CP5711网卡 订货号：6GK1571-1AA00
6ES7 972-0CB20-0XA0 USB接口编程适配器（USB接口编程电缆）
6ES7 901-3CB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,5-开关,5m
6ES7 901-3DB30-0XA0 编程/通讯电缆,PC/PPI,带光电隔离,USB接口，5-开关
USB接口系列西门子PLC编程通讯电缆
USB/PPI USB接口的西门子S7-200 PLC编程电缆(6ES7 901-3DB30-0XA0) (产地:台湾、带适配器和电源、接收、发送指示灯)
USB/PPI+ 光电隔离型USB接口的西门子S7-200 PLC编程电缆(6ES7 901-3DB30-0XA0) (带适配器、指示灯) 对应台产型号: USB-PPI ISO

USB/PPI ISO 光电隔离型USB接口的西门子S7-200 PLC编程电缆(6ES7 901-3DB30-0XA0) (产地:台湾、带适配器和电源、接收、发送指示灯)
USB-MPI USB接口西门子S7-300 PLC编程电缆(6ES7 972-0CB20-0XA0) (产地:台湾、带适配器和电源、接收、发送指示灯)
USB-MPI+ 光电隔离型USB接口西门子S7-300 PLC编程电缆 (6ES7 972-0CB20-0XA0) (带适配器和电源、接收、发送指示灯) 对应台产型号: USB-MPI ISO

USB-MPI ISO 光电隔离型USB接口西门子S7-300编程电缆(6ES7 972-0CB20-0XA0) (产地:台湾、带适配器和电源、接收、发送指示灯)

LOGO!USB-CABLE USB接口西门子LOGO！PLC编程电缆 (产地:台湾、带适配器和电源、接收、发送指示灯)

西门子通讯网卡


设计PLC控制系统时应遵循的基本原则
任何一种控制系统都是为了实现被控对象的工艺要求，以提高生产效率和产品质量。因此，在设计PLC控制系统时，应遵循以下基本原则：
1. 大限度地满足被控对象的控制要求

充分发挥PLC的功能，大限度地满足被控对象的控制要求，是设计PLC控制系统的前提，这也是设计中重要的一条原则。这就要求设计人员在设计前就要深入现场进行调查研究，收集控制现场的资料，收集相关的国内、国外资料。同时要注意和现场的工程管理人员、工程技术人员、现场操作人员紧密配合，拟定控制方案，共同解决设计中的重点问题和疑难问题。

2. 保证PLC控制系统安全可靠

保证PLC控制系统能够长期安全、可靠、稳定运行，是设计控制系统的重要原则。这就要求设计者在系统设计、元器件选择、软件编程上要全面考虑，以确保控制系统安全可靠。例如：应该保证PLC程序不仅在正常条件下运行，而且在非正常情况下（如突然掉电再上电、按钮按错等），也能正常工作。

3. 力求简单、经济、使用及维修方便

一个新的控制工程固然能提高产品的质量和数量，带来巨大的经济效益和社会效益，但新工程的投入、技术的培训、设备的维护也将导致运行资金的增加。因此，在满足控制要求的前提下，一方面要注意不断地扩大工程的效益，另一方面也要注意不断地降低工程的成本。这就要求设计者不仅应该使控制系统简单、经济，而且要使控制系统的使用和维护方便、成本低，不宜盲目追求自动化和高指标。

4. 适应发展的需要

由于技术的不断发展，控制系统的要求也将会不断地提高，设计时要适当考虑到今后控制系统发展和完善的需要。这就要求在选择PLC、输入/输出模块、I/O点数和内存容量时，要适当留有裕量，以满足今后生产的发展和工艺的改进。


工作原理传输容量的扩展使基于视频的新协作形式成为可能。现在，一般通过音频连接或取代控制设备为客户或现场技术人员提供支持；而在未来，支持将通过视频来实现。然而，在医院这样的地方建立在线视频连接可能非常具有挑战。这些地方通常没有无线局域网（WLAN），很多 区屏蔽了电磁辐射，而且数据保护要求十分严格。但是，西门子已研发出安全连接方式，能够让客户与外部在线合作。
借助工厂智能系统提高产品透明性
工厂智能是通过智能化利用信息，来改进企业的运作流程，通过工厂智能，来降低成本，改善质量，避免废品，充分利用生产实施，并通过进一步分析，提高效率，改善赢利能力。由于 WinCC 集成有 Historian 软件，可以采集重要的生产数据，WinCC 将是解决方案。 通过智能功能和工具，可以对这些数据加以处理，用于决策分析，随时随地提供给企业操作人员、工厂管理人员或公司其它人员。

X6132铣床进给电动机控制线路图分析
（1）原理图
略。
（2）工作台纵向进给操纵机构图


（3）1台进给电机拖动工作台六个方向运动示意图

（4）工作原理分析
条件： 将电源开关Q1合上，起动主轴电机M1，接触器KM1吸合自锁，进给控制电路有电压，就可以起动进给电动机M3。
①工作台纵向（左、右）进给运动的控制分析
先将圆工作台的转换开关SA3扳在“断开”位置，这时，转换开关SA3上的各触点的通断情况见表3-1。
表3-1 圆工作台转换开关SA3触点通断情况

由于SA3-1（13-16）闭合，SA3-2（10-14）断开，SA3-3（9-10）闭合，所以这时工作台的纵向、横向和垂直进给的控制电路如图3-10所示。
向右运动步骤：
工作台纵向运动手柄扳到右边位置，一方面进给电动机的传动链和工作台纵向移动机构相联结，另一方面压下向右进给的微动开关SQ1→常闭触点SQ1-2（13-15）断开，同时常开触点SQ1-1（14-16）闭合→接触器KM2因线圈通电→进给电动机M3就正向旋转，拖动工作台向右移动。
向右进给的控制回路是：
9→SQ5-2→SQ4-2→SQ3-2→SA3-1→SQ1-1→KM2线圈→KM3→21。
向左运动步骤：
将纵向进给手柄向左，一方面进给电动机的传动链和工作台纵向移动机构相联结，另一方面压下向左进给的微动开关SQ2→常闭触点SQ2-2（10-15）断开，同时常开触点SQ2-1（16-19）闭合→接触器KM3因线圈通电→进给电动机M3就反向转动→拖动工作台向左移动。
向左进给的控制回路是：
9→SQ5-2→11→SQ4-2→12→SQ3-2→13→SA3-1→16→SQ2-1→19→KM3线圈→20→KM2→21。
当将纵向进给手柄扳回到中间位置（或称零位）时，一方面纵向运动的机械机构脱开，另一方面微动开关SQ1和SQ2都复位，其常开触点断开，接触器KM2和KM3释放，进给电动机M3停止，工作台也停止。
终端限位保护的实现：在工作台的两端各有一块挡铁，当工作台移动到挡铁碰动纵向进给手柄位置时，会使纵向进给手柄回到中间位置，实现自动停车。这就是终端限位保护。调整挡铁在工作台上的位置，可以改变停车的终端位置。
②工作台横向（前、后）和垂直（上、下）进给运动的控制分析
条件：圆工作台转换开关SA3扳到“断开”位置，这时的控制线路也如图3-10所示。

操作手柄：操纵工作台横向联合向进给运动和垂直进给运动的手柄为十字手柄。它有两个，分别装在工作台左侧的前、后方。它们之间有机构联接，只需操纵其中的任意一个即可。手柄有上、下、前、后和零位共五个位置。进给也是由进给电动机M3拖动。
向下或向前控制步骤：
条件：KM1得电，即主轴电动机起动，同时SA3在“断开”位置。
向下控制：手柄在“下”位置，SQ8被压，SQ8-1闭合→YC5得电→电动机得传动机构和垂直方向的传动机构相连，同时SQ3被压→KM2得电→M3正转→工作台下移。
向上控制：手柄在“上”位置，SQ8被压，SQ8-1闭合→YC5得电→电动机得传动机构和垂直方向的传动机构相连，同时SQ4被压→KM3得电→M3反转→工作台上移。
向前控制：手柄在“前”位置，SQ7被压，SQ7-1闭合→YC4得电→电动机得传动机构和横向传动机构相连，同时SQ3被压→KM2得电→M3正转→工作台前移。
向后控制：手柄在“后”位置，SQ7被压，SQ7-1闭合→YC4得电→电动机得传动机构和横向传动机构相连，同时SQ4被压→KM3得电→M3反转→工作台后移。
向下、向前控制回路是：
6→KM1→9→SA3-3→10→SQ2-2→15→SQ1-2→13→SA3-1→16→SQ3-1→KM2线圈→18→KM3→21。
向上、向后控制回路是：
6→KM1→9→SA3－3→10→SQ2－2→15→SQ1－2→13→SA3－1→16→SQ4－1→19→KM3线圈→20→KM2→21。
当手柄回到中间位置时，机械机构都已脱开，各开关也都已复位，接触器KM2和KM3都已释放，所以进给电动机M3停止，工作台也停止。
结：
向上、下进给时，SQ8闭合→YC5得电，电动机的传动机构与垂直方向传动机构相连。
向前、后进给时，SQ7闭合→YC4得电，电动机的传动机构与横向传动机构相连。
向下、前进给时，SQ3闭合→KM2得电→M3得电正转。
向上、后进给时，SQ4闭合→KM3得电→M3得电反转。
③工作台的快速移动
为什么要快速移动？为了缩短对刀时间

快速移动的控制电路如图3-14所示。
主轴起动以后，将操纵工作台进给的手柄扳到所需的运动方向，工作台就按操纵手柄的方向作进给运动（进给电机的传动链M与A或B或C相连，见图3-12）。这时如按下快速移动按钮SB3或SB4→接触器KM4线圈通电→KM4常闭触点（102-108）断开→进给电磁离合器YC2失电。
同时KM4常开触点（102-107）闭合→电磁离合器YC3通电，接通快速移动传动链（进给电机的传动链M与a或b或c相连，见图3-12）。工作台按原操作手柄的方向快速移动。当松开快速移动按钮SB3或SB4→接触器KM4因线圈断电→快速移动电磁离合器YC3断电，进给电磁离合器YC2得电，工作台就以原进给的速度和方向继续移动。

④进给变速冲动
为什么变速冲动？为了使进给变速时齿轮容易啮合。
变速过程分析：
条件：先起动主轴电动机M1，使接触器KM1吸合，它在进给变速冲动控制电路中的常开触点（6-9）闭合。
过程分析：变速时将变速盘往外拉到极限位置，再把它转到所需的速度，后将变速盘往里推。在推的过程中挡块压一下微动开关SQ5，其常闭触点SQ5-2（9-11）断开一下，同时，其常开触点SQ5-1（11-14）闭合一下，接触器KM2短时吸合，进给电动机M3就转动一下。当变速盘推到原位时，变速后的齿轮已顺利啮合。
变速冲动的控制回路是：
6→KM1→9→SA3-3→10→SQ2-2→15→SQ1-2→13→SQ3-2→12→SQ4-2→11→SQ5-1→14→KM2线圈→18→KM3→21。
⑤圆形工作台时的控制
圆工作台有什么作用？铣削圆弧和凸轮等曲线。
圆工作台由进给电动机M3经纵向传动机构拖动。圆工作台的控制电路如图3-16所示。


条件1：圆工作台转换开关SA3转到“接通”位置，SA3的触点SA3-2（13-16）断开，SA3-2（10-14）闭合，SA3-3（9-10）断开。
条件2：工作台的进给操作手柄都扳到中间位置。
按下主轴起动按钮SB5或SB6→接触器KM1吸合并自锁→KM1的常开辅助触点（6-9）也同时闭合→接触器KM2也紧接着吸合→进给电动机M3正向转动，拖动圆工作台转动。因为只能接触器KM2吸合，KM3不能吸合，所以圆工作台只能沿一个方向转动。
圆工作台的控制回路是：
6→KM1→9→SQ5-2→11→SQ4-2→12→SQ3-2→13→SQ1-2→15→SQ2-2→10→SA3-2→14→KM2线圈→18→KM3→21。
⑥进给的联锁
a．主轴电动机与进给电动机之间的联锁
为什么设置这样的联锁？防止在主轴不转时，工件与铣刀相撞而损坏机床。
联锁的实现方法：在接触器KM2或KM3线圈回路中串连KM1常开辅助触点（6-9）。
b．工作台不能几个方向同时移动
为什么设置这样的联锁？工作台两个以上方向同进给容易造成事故。
联锁的实现方法：由于工作台的左右移动是由一个纵向进给手柄控制，同一时间内不会又向左又向右。工作台的上、下、前、后是由同一个十字手柄控制，同一时间内这四个方向也只能一个方向进给。所以只要保证两个操纵手柄都不在零位时，工作台不会沿两个方向同时进给即可。
将纵向进给手柄可能压下的微动开关SQ1和SQ2的常闭触点SQ1-2（13-15）和SQ2-2（10-15）串联在一起，再将垂直进给和横向进给的十字手柄可能压下的微动开关SQ3和SQ4的常闭触点SQ3-2（12-13）和SQ14-2（11-12）串联在一起，并将这两个串联电路再并联起来，以控制接触器KM2和KM3的线圈通路。如果两个操作手柄都不在零位，则有不同的支路的两个微动开关被压下，其常闭触点的断开使两条并联的支路都断开，进给电动机M3因接触器KM2 和KM3的线圈都不能通电而不能转动。
c.进给变速时两个进给操纵手柄都必须在零位
为什么设置这样的联锁？为了安全起见，进给变速冲动时不能有进给移动。
联锁的实现方法：SQ1或SQ2、SQ3或SQ4的四个常闭触点SQ1-2、SQ2-2、SQ3-2和SQ4-2串联在KM2线圈回路。当进给变速冲动时，短时间压下微动开关SQ5，其常闭触点SQ5-2（9-11）断开，其常开触点SQ5-1（11-14）闭合，如果有一个进给操纵手柄不在零位，则因微动开关常闭触点的断开而接触器KM2不能吸合，进给电动机M3也就不能转动，防止了进给变速冲动时工作台的移动。
d.圆工作台的转动与工作台的进给运动不能同时进行
联锁的实现方法：SQ1或SQ2、SQ3或SQ4的四个常闭触点SQ1-2、SQ2-2、SQ3-2或SQ4-2是串联在KM2线圈的回路中，
当圆工作台的转换开关SA3转到“接通”位置时，两个进给手柄可能压下微动开关SQ1或SQ2、SQ3或SQ4的四个常闭触点SQ1-2、SQ2-2、SQ3-2或SQ4-2。如果有一个进给操纵手柄不在零位，则因开关常闭触点的断开而接触器KM2不能吸合，进给电动机M3不能转动，圆工作台也就不能转动。只有两个操纵手柄恢复到零位，进给电动机M3方可旋转，圆工作台方可转动。

6GK1571-1AA00：通讯处理器 CP5711 USB 适配器（USB V2.0），用于连接编程器或便携式 PC 到 PROFIBUS 或 MPI；包括 2m USB 电缆

6GK1571-1AM00：通讯 处理器 CP5711 MPI USB-适配器（USB V2.0），配有 MPI-电缆，用于连接编程器或便携式 PC 到 MPI
CP 5711 是一个 USB V2.0 适配器，可在 USB V2.0 端口（带宽 480 Mbit/s）或 USB V1.1 端口 (1.5 Mbit/s) 上使用。它可与各种软件包结合使用，使用户能够通过 PROFIBUS 和多点接口 (MPI) 执行编程设备和 PC/操作员面板的功能。
PC 系统的 USB 接口直接为 CP 5711 供电。不管是否已插入 USB 电缆，PROFIBUS 网络都将从外部 24 VDC 电源装置获得电源。
将 CP 5711 在控制柜中或 SIMATIC S7 控制器的附近使用时，可通过一个安装适配器（DIN 导轨）将通讯处理器安装到 35 mm DIN 导轨上。
每个编程器/PC/操作员面板仅可操作一个通讯处理器同样，每个CP 只能使用一个相同的协议 (PROFIBUS DP、S7 通讯或 FDL)。
下面的软件包支持 CP 5711：
STEP 7，V5.4 SP5 版及更高版；
随 STEP 7 提供有 CP 5711 的驱动程序。
SOFTNET-S7，V7.1 版及更高版；
S7 编程接口可以与该软件包组合使用。
SOFTNET-DP，V7.1 版及更高版；
使用该软件，CP 5711 可用作 1 类或 2 类 PROFIBUS DP 主站。
SOFTNET-DP slave V7.1 及更高版；
用于将 CP 5711 作为 PROFIBUS DP 从站运行
STEP 7-Micro/WIN;
随 STEP 7-Micro/WIN 提供有 CP 5711 的驱动程序。
WinCC/WinCC flexible；
CP 5711 可用作 SIMATIC 操作员面板、触控屏和文本显示等组态工具的硬件基础。
NCM PC；
运行环境 Windows XP Professional
SIMATIC PDM;
随 SIMATIC PDM 提供了 CP 5711 的驱动程序。

西门子CP5711网卡 MMC卡6GK1571-1AA00 6GK1571-1AM00

将 CP 5711 在控制柜中或 SIMATIC S7 控制器的附近使用时，可通过一个安装适配器（DIN 导轨）将通讯处理器安装到 35 mm DIN 导轨上。

每个编程器/PC/操作员面板仅可操作一个通讯处理器同样，每个CP 只能使用一个相同的协议 (PROFIBUS DP、S7 通讯或 FDL)。

下面的软件包支持 CP 5711：

• STEP 7，V5.4 SP5 版及更高版；
  随 STEP 7 提供有 CP 5711 的驱动程序。
• SOFTNET-S7，V7.1 版及更高版；
  S7 编程接口可以与该软件包组合使用。
• SOFTNET-DP，V7.1 版及更高版；
  使用该软件，CP 5711 可用作 1 类或 2 类 PROFIBUS DP 主站。
• SOFTNET-DP slave V7.1 及更高版；
  用于将 CP 5711 作为 PROFIBUS DP 从站运行
• STEP 7-Micro/WIN;
  随 STEP 7-Micro/WIN 提供有 CP 5711 的驱动程序。
• WinCC/WinCC flexible；
  CP 5711 可用作 SIMATIC 操作员面板、触控屏和文本显示等组态工具的硬件基础。
• NCM PC；
  运行环境 Windows XP Professional
• SIMATIC PDM;
  随 SIMATIC PDM 提供了 CP 5711 的驱动程序。

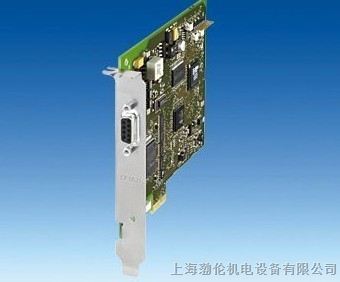

产品型号:6GK1562-1AA00

产品参数：COMMUNICATION PROCESSOR CP 5621 PCI EXPRESS X1-CARD (32 BIT); FOR CONNECT. A PG OR A PC WITH PCI Express-BUS TO PROFIBUS OR MPI; CURRENTLY ONLY 32BIT SUPPORT IN CONNECTION WITH SIMATIC NET V8.2 SW! ONLY FOR EXIST. APPLIC.; FOR WIN XP OR HIGHER 6GK1562-2AA00 RECOMMENDED SEE HTTP://SUPPORT. AUTOMATION.SIEMENS.COM/WW/VIEW/ EN/84138725



6GK1562-1AA00

COMMUNICATION PROCESSOR CP 5621





line;list-style:none;position:relative;";="" font-style:="" inherit;="" font-variant:="" font-weight:="" font-stretch:="" line-height:="" 14px;"="" style="margin: 0px 0px 4px; padding: 0px 0px 3px; list-style: none; border: 0px; outline: 0px; font-size: 12px;">

• 产品信息细节
•
• 技术数据
•
• CAx数据

技术数据

产品类型名称		CP 5621
		COMMUNICATION PROCESSOR CP 5621 PCI EXPRESS X1-CARD (32 BIT); FOR CONNECT. A PG OR A PC WITH PCI EXPRESS-BUS TO PROFIBUS OR MPI; CURRENTLY ONLY 32BIT SUPPORT IN CONNECTION WITH SIMATIC NET V8.2 SW! ONLY FOR EXIST. APPLIC.; FOR WIN XP OR HIGHER 6GK1562-2AA00 RECOMMENDED SEE HTTP://SUPPORT. AUTOMATION.SIEMENS.COM/WW/VIEW/ EN/84138725
传输速率
传输率
在*个接口处 / 符合 PROFIBUS		9.6 kbit/s ... 12 Mbit/s
接口
电气连接数量
在*个接口处 / 符合 PROFIBUS		1
电气连接规格
在*个接口处 / 符合 PROFIBUS		9 针 Sub-D 插口 (RS 485)
电源电压、电流消耗、功率损耗
电压类型 / 电源电压		DC
供电电压
1 / 来自背板总线		3.3 V
2 / 来自背板总线		12 V
相对对称公差 / DC 时
3.3 V 时		9 %
12 V 时		8 %
消耗电流
1 / 来自背板总线 / DC 时 / 总线大值		0.4 A
2 / 来自背板总线 / DC 时 / 总线大值		0.18 A
损耗功率 [W]		2.2 W
许可的环境条件
环境温度
运行期间		5 ... 55 °C
存放期间		-20 ... +60 °C
运输期间		-20 ... +60 °C
相对空气湿度 / 25 °C 时 / 无冷凝 / 运行期间 / 总线大值		85 %
防护等级 IP		IP00
结构、尺寸和重量
模块格式		PCI Express x1
宽度		18 mm
高度		111 mm
深度		129 mm
净重		100 g
结构相同的插入卡数量 / 插件 / 每个 PC 站点		1
模块数量 / 备注		-
性能数据
性能数据 / 开放式通讯
软件 / 适用于开放式通信 / 通过发送/接收 / 需要		是，SOFTNET-PB DP / SOFTNET-PB DP 从站 / SOFTNET-PB S7
可能的连接数 / 适用于开放式通信 / 通过发送/接收 / 总线大值		50
性能数据 / PROFIBUS DP
软件 / 适用于 DP 主站功能 / 需要		是，SOFTNET-PB DP
服务 / 作为 DP 主站
DPV0		是的
DPV1		是的
DPV2		不
DP 从站数 / 连接 DP 主站 / 可运行		64
数据量
输入端的地址区的 / 作为 DP 主站 / 计		14640 byte
输出端的地址区的 / 作为 DP 主站 / 计		14640 byte
输入端的地址区的 / 各个 DP 从站		244 byte
输出端的地址区的 / 各个 DP 从站		244 byte
诊断数据的地址区的 / 各个 DP 从站		244 byte
软件 / 适用于 DP 从站功能 / 需要		是，SOFTNET-PB DP 从站
服务 / 作为 DP 从站
DPV0		是的
DPV1		不
数据量
输入端的地址区的 / 作为 DP 从站 / 计		122 byte
输出端的地址区的 / 作为 DP 从站 / 计		122 byte
性能数据 / S7 通讯
软件 / 用于 S7 通信 / 需要		是，SOFTNET-PB S7
可能的连接数 / 适用于 S7/PG 通讯 / 总线大值		8
性能数据 / 多协议运行
可组态连接的数量 / 每个 PC 站点		207
产品功能 / 管理、配置、组态
组态软件 / 需要		包含在产品所需软件的供货范围内
产品功能 / 诊断
产品功能
端口诊断		是的
标准、规范、许可
标准
适用于 EMC		2004/108/EG
针对安全性 / CSA 和 UL		CAN/CSA C22.2 & UL 60950-1, UL 508
适用于干扰发射		EN 61000-6-3, EN 61000-6-4
适用于抗干扰性		EN 61000-6-1, EN 61000-6-2
资格证明
CE标识		是的
C-Tick		是的
配件
附件		可选： MPI 电缆
