一摸，查CPU的温度高不高，CPU正常运行温度不过60℃，因手能接受的温度为人体温度37～38℃，手感为宜;二看，看各板上的各模块指示灯是否正常;三闻，闻有没有异味，电子元件或线缆有无烧毁;四听，听有无异动，镙丝钉松动、继电器正常工作与否，听现场工作人员的反映情况;五出现故障根据图纸和工艺流程来寻找故障所在地;六对不确定的部位进行部件替换法来确定故障。
当PLC的软件不正常时，主要看CPU的RUN状态是否正常，不正常则进行CPU清除后重新下载控制程序。当PLC硬件不正常时则要按以下顺序进行检查工作：
1、查看PLC电源是否有电：有电则测量电压是否在+24V的±5%范围之内，有电且正常，则进行下一步;有电不正常则进行电源模块的输出端与输入端进行检测，若输出端不正常而输入端正常，则更换模块;若输入端不正常，则进行输入端的逆流法则进行相应检查，如进行24V交直流变压器的输入电压端的交流电压220V的±10%检查，正常，则更换直流24V变压器。无电则按迹寻踪，借助原理图+现场布置图+接线图纸，检查给电源模块供电的各种电器器件的输出端的接线是否正确，不正确，重新接线;正确用万用表则检查空气开关的进线端与出线端有无正常供电，无正常供电，查明是外界还是自身原因，若为外界则是电压不足还是根本无电压，或负载过重，又或严重过流等等的分析，一直到将事故排除正常供电为止;若为本身器件坏则更换之。
2、了解过CPU工作模式及优先级：高优先级有STOP、HOLDUP、STARTUP(WARMRESTART、COLDRESTART);低优先级有：RUN、RUN-P(PG/PC的在线读写程序)。查看CPU是在RUN模式，或是在STOP模式，又或是RUN模式的闪烁状态和STOP模式兼有的保持模式或叫调试模式。如果仅是RUN模式则CPU和各板为正常进行第3步。如果是保持模式出现，可能是运行过程中用户程序出现断点而处于调试程序状态，或在启动模式下断点出现，对此情况重新调试好程序，再次将控制程序下载到CPU中方可。如果是STOP模式，目测引起STOP的原因分析：A、无电，分析无电原因，是因为供电部门出问题，还是异常掉电(因有有1K3AH的UPS保证很少发生异常掉情况)，通常情况下为检修拉电了，待检修结束后进行人工送电。再利用PLC的在线功能将CPU的工作模式从STOP转换为RUN;B、CPU坏，更换新的好的同种类型同版本的CPU;C、有板子坏了，有序进行板子的更换。对于硬件更换时要注意使用与原来的器件相同的产品同型号、同版本来进行，否则会造成实际的PLC配置与相应编程软件中硬件配置数据库中硬件配置不同而无法进行用户控制程序的正常循环执行。
3、进行各个主板和扩展板上的通迅电缆检查和各模块各LED灯的检察，看是否有坏模块出现fault灯亮，若有则该模块不正常。对于数字量输出模块上各点其实与现实生活上的电灯开关是一样的功能且为常开点，所以在线检修该模块的任一点时，只要在无接线时且该地址在控制程序不给输出信号时来检测其通不通就可以了，若通，则该点不正常，不通则正常;不正常时要进行硬件连接线的另选点重接工作;另外我们也可以用新模块进行更换后，对替换下来的模块的点进行测量通断状态，通，则该点坏，不通该点为好。对于数字量输入模块的点当于导通的线圈，为常闭状态，它可以在线或下线检测，用表检测若是坏点的话则是不通的状态，则换点重接线;好点则为通状态。只要对硬件接线重新换点重接后均要用相应编程软件对控制软件进行0X或1X地址替换工作。对于模拟量输入模块是与数字量输入模块相同，每个通道都相当于一根导线形式，也就是说相当于常闭点，所以检测通道好坏的方法为用表的测通断功能来检测，当通状态时为好，断状态时为坏通道;模拟量输出模块的检测方法与数字量输出模块相同。若坏通道则对硬件接线需要更换通道与并同时替换控制程序中的相应3X或4X地址;另外对于模拟量模块则要进行量程块的选择的检查，保险丝是否断开的检查等工作。软件配置是否正常，一般为电压1～5V或电流4～20mA，这根据所用的传感器与智能转换器类型来选择。进行过硬件点或通道更换工作后条件允许的话均要STOP PLC的CPU，再重新下载程序，若条件不允许则直接用更新变化来下载变化的程序而不停CPU。对于不用的输入模块的好通道/好点与后一个已用的一好通道/好点进行串联或在软件中进行特别设置。
4、对大量输出模块的板子上的电源模块在正常生产状态时是不能断电的，因为此时断电的话，将使继电器柜中的常开继电器变为常开状态，容易发生错误，因此要对此类的输出模块进行检测时，要与现场操作人员进行联系，进行该部分相关设备进行手动操作后，再撤去数字量输出模块的供电线后对模块测点工作。
5、各类开关类的检测工作：如继电器、接近开关、空气开关等器件的检测工作，是根据开关的类型是常闭型还是常开型来区分，用表来检测其通与不通的状态，其状态与好器件状态相反，则该器件坏了，更换之。对于电路大部情况利用常开型，它们是用来人工控制或自动控制电流的接通与断开的;对于常闭型主要用在保护电路中。借此可以知道开关类和保护类器件的正常状态为如何而正常识别器件的好坏。
6、通迅模块的检测则是利用简单的用好的新的通迅模块进替换来识别板上的正在使用的模块是否正常。
7、导线的测量方法：导线也是通过检测通断方法进行的。可以利用已知通的导线来检测不知是否好坏的导线，方法是将好的导线与未知导线连接起来后测通断状态。
8、电阻检测：带电状态时检测电压，不带电时检测相应的电阻。

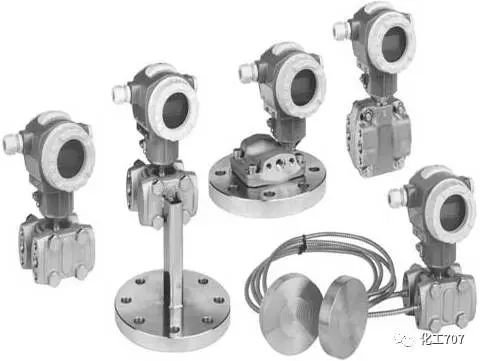

液位检测故障判断
1.直观法直观法是根据电器故障的外部表现，通过看、闻、听等手段，检查、判断故障的方法。（1） 检查步骤：调查情况：向操作者和故障在场人员询问情况，包括故障外部表现、大致部位、发生故障时环境情况。如有无异常气体、明火、热源是否靠近电器、有无腐蚀性气体侵入、有无漏水，是否有人修理过，修理的内容等等。初步检查：根据调查的情况，看有关电器外部有无损坏、连线有无断路、松动，绝缘有无烧焦，螺旋熔断器的熔断指示器是否跳出，电器有无进水、油垢，开关位置是否正确等。
试车：通过初步检查，确认有会使故障进一步扩大和造成人身、设备事故后，可进一步试车检查，试车中要注意有无严重跳火、异常气味、异常声音等现象，一经发现应立即停车，切断电源。注意检查电器的温升及电器的动作程序是否符合电气设备原理图的要求，从而发现故障部位。（2） 检查方法：观察火花：电器的触点在闭合、分断电路或导线线头松动时会产生火花，因此可以根据火花的有无、大小等现象来检查电器故障。例如，正常紧固的导线与螺钉间发现有火花时，说明线头松动或接触不良。电器的触点在闭合、分断电路时跳火说明电路通，不跳火说明电路不通。控制电动机的接触器主触点两相有火花、一相无火花时，表明无火花的一相触点接触不良或这一相电路断路；三相中两相的火花比正常大，别一相比正常小，可初步判断为电动机相间短路或接地；三相火花都比正常大，可能是电动机过载或机械部分卡住。在辅助电路中，接触器线圈电路通电后，衔铁不吸合，要分清是电路断路还是接触器机械部分卡住造成的。可按一下启动按钮，如按钮常开触点闭合位置断开时有轻微的火花，说明电路通路，故障在接触器的机械部分；如触点间无火花，说明电路是断路。动作程序：电器的动作程序应符合电气说明书和图纸的要求。如某一电路上的电器动作过早、过晚或不动作，说明该电路或电器有故障。另外，还可以根据电器发出的声音、温度、压力、气味等分析判断故障。运用直观法，不但可以确定简单的故障，还可以把较复杂的故障缩小到较小的范围。 2.测量电压法测量电压法是根据电器的供电方式，测量各点的电压值与电流值并与正常值比较。具体可分为分阶测量法、分段测量法和点测法。
测量电压法是根据电器的供电方式，测量各点的电压值与电流值并与正常值比较。①分阶测量法（图1所示）：当电路中的行程开关SQ和中间继电器的常开触点KA闭合时，按启动按钮SB1，接触器KMl不吸合，说明电路有故障。首先测量A, B两点电压，正常值为380V。然后按启动按钮不放，同时将黑色测试棒接到B点上，红色测试棒接标号依次向前移动，分别测量标号2、11、9、7、5、3、1各点的电压。
图1维修实践中，根据故障的情况也可不必逐点测量，而多跨几个标号测试点，如B与11、B与3等。②分段测量法：触点闭合时各电器之间的导线，通电时其电压降接近于零。而用电器、各类电阻、线圈通电时，其电压降等于或接近于外加电压。根据这一特点，采用分段测量法检查电路故障更为方便，如图2所示，按下按钮SBl时如接触器KM1不吸合，按住按钮SB1不放，先侧A、B两点的电压，电压在380V，而接触器不吸合说明电路有断路之处。③点测法：电气的辅助电路电压为220V且零线接地的电路，可采用点测法来检查电路故障〔如图3所示）。 3.测电阻法可分为分阶测量法和分段测量法。这两种方法适用于开关、电器分布距离较大的电气设备。①分阶测量法：确定电路中的行程开关SQ（图4)、中间继电器触点KA闭合时，按启动按钮SBl，接触器KM1不吸合，说明该电路有故障。检查时先将电源断开，测量A、B两点电阻（注意，测量时要一直按下按钮SB1)，如电阻为无穷大，说明电路断路。②分段测量法：先切断电源，按下启动按钮SB1（图5)，两测试棒逐段或重点测试相邻两标号（除2-11两点外）的电阻，如两点间电阻很大，说明该触点接触不良或导线断路。例如，当测得1-3两点间电阻很大时，说明行程开关触点接触不良。这两种方法适用于开关、电器分布距离较大的电气设备。
