CZ400电机齿轮转速传感器是一款采用霍尔芯片和集成处理电路集为一体的非接触式转速测量传感器，它能感应导磁体上凸起的齿或是凹下的槽，并转变成一个交变电信号，输出良好的方波信号，用于检测各类旋转机械的转速测量。具有非接触、频响宽、抗振性强、稳定性好、抗干扰能力强等特点。可在烟雾、油气、水雾等恶劣环境中使用。
原理
CZ400电机齿轮转速传感器采用的是霍尔芯片，感应导磁体上凸起的齿或是凹下的槽，并转变成一个交变电信号，输出良好的方波信号。
具有非接触、频响宽、抗振性强、稳定性好、抗干扰能力强等特点。可在烟雾、油气、水
技术参数
工作电源：5～24VDC
测量范围：0-20kHz（60齿）相当于0-120000转/分钟
输出信号：方波（高电平：电源电压；低电平：< 0.3V）；NPN形式 ；配接CZ716转速显示仪表，可输出4-20mA，以及报警信号。
负载能力：±20mA （大）
功耗电流：≤35mA
工作温度：－20℃～80℃；－30℃～250℃（特殊定做）
安装间隙：0.5～3mm
安装接线说明
CZ400为三线制传感器（+24Vdc 、COM 、OUT ）；可直接配接CZ716转速显示仪表
红线：接电源
绿线：方波脉冲输出
黑线：接地

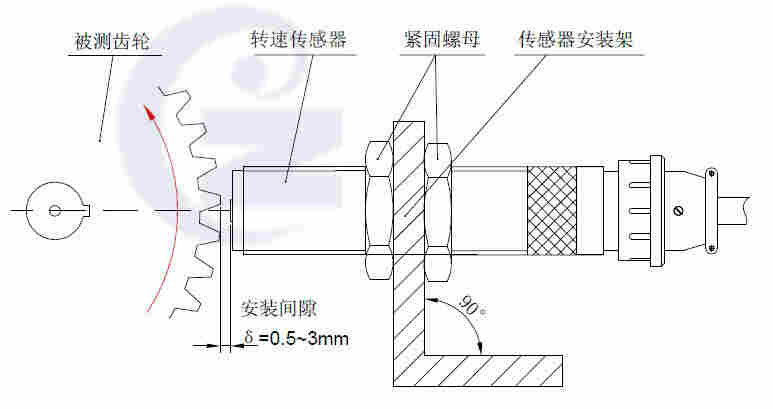

传感器安装时，将传感器对准齿轮，安装间隙为0.5-3mm，固定传感器即可。
购买说明
购买时需确定以下参数：
安装螺纹：现场开孔螺纹（常规：M16×1.0×80mm）
壳体长度：根据现场安装要求定
引线方式：直接引线或航空插头引线，常规订货电缆长为2.5米
如需转速值显示，请查看本公司CZ716转速表，他可以采集转速传感器的信号对转速值进行实时显示，同时具有信号变送输出（4-20ma）、报警输出等功能。
