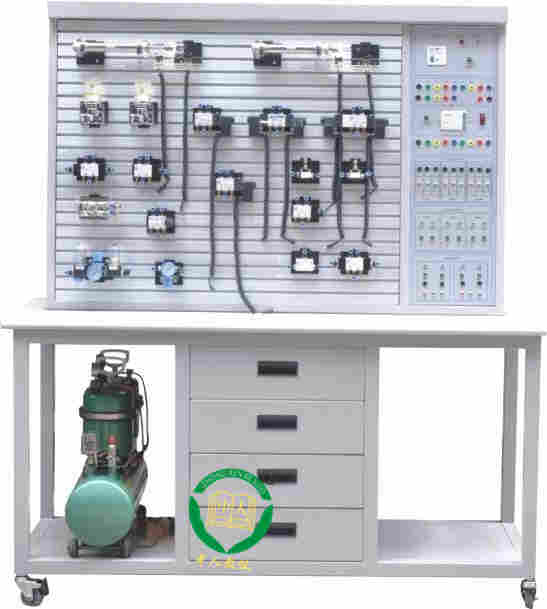

ZRQPL-02A气动与PLC实训装置(T型铝槽单面)技术参数
1.PLC可编程序控制器：三菱FX1s-14MR型主机（可根据客户要求选择），8输入、 6输 出(继电器输出）
2.交直流电源：输入 AC 220V 输出：DC24V/2A
3.空气压缩机（MB-550W-9 单头静音气泵）
电源：AC220V 电机功率：550W×1只，气罐容积：110L/min 额定输出气压0.7MPa
4.实验台外形尺寸： 1500mm×1000mm×820mm
5.实验支架尺寸：1140mm×600mm×920mm
ZRQPL-02A气动与PLC实训装置(T型铝槽单面)主要特点
1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、配备工业用常用气动元件，且均配有过渡底板，可方便、随意地将元件按放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。
3、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。
4、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和性，加深对PLC编程器的了解与掌握。
基本实验回路
1.单作用气缸的换向回路 2.双作用气缸的换向回路
3.单作用气缸速度控制回路 4.双作用气缸的调速回路
5.双作用气缸双向调速回路 6.速度换接回路
7.缓冲回路 8.二次压力控制回路
9.高低压转换回路 10.计数回路
11.延时回路 12.过载保护回路
13.互锁回路 14.单缸单往复控制回路
15.单缸连续往复动作回路 16.直线缸，旋转缸顺序动作回路
17.多缸顺序动作回路 18.双缸同步动作回路
19.四缸联动回路 20.卸荷回路
21.或门型梭阀的应用回路 22.快速排气阀应用回路
