GTIN (EAN) 6944169656552
小包装数 1 pc(s)
宽度 12.5 mm
宽度 (英寸) 0.492 inch
高度 117.2 mm
高度 (英寸) 4.614 inch
深 113.7 mm
深度 (英寸) 4.476 inch
重量 110 g
净重 142 g
湿度 5...95 %, 无凝结
工作温度 -20 °C...60 °C
存储温度 -40 °C...85 °C
输入数 1
传感器电源 > 17 V DC 当20 mA
输入信号 2-/3-wire transmitter, HART? digital signal
输入电流 0...20 mA, 4…20mA
电压降 ≤ 1V
输出路数 1
输出电流 0...20 mA, 4...20 mA, HART? digital signal
电流负载电阻 ≤ 550Ω
安装导轨 TS 35
温度系数 80 ppm/K
电流消耗 ≤60 mA (24V power supply, 20mA output)
电源电压 20…30 V DC
精度 < 终值的 0.1 %
绝缘 三路分离器, 输入/输出/电源之间
联接类型 螺钉联接
配置 无
阶跃响应时间 ≤ 0,5 ms
EMC 标准 EN 61010-1:2011, UL 61010-1, EN 61326-1
抗冲击耐压 4 kV (1.2 / 50 μs)
检测电压 300 V
污染等级 2
绝缘 三路分离器, 输入/输出/电源之间
绝缘电压 2 kV 输入/输出/供电
过压等级 III
联接类型 螺钉联接
额定连接下的压接范围 2.5 mm2
小压接面积 0.5 mm2
大压接面积 2.5 mm2

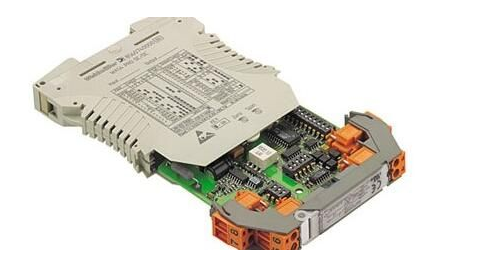

产品信息 不可调直流隔离放大器 ACT20P-CI-CO 能从电源或2路或3路传感器中隔离出标准模拟电流信号。模拟输入电流信号以线性方式转换为模拟输出电流信号并进行电气隔离。电源与输入和输出之间经电气隔离 (3端隔离)。
属性
? HART-兼容范围为 0.5 - 2.5 kHz
? 有源或无源 mA 信号输入经全面的电气隔离。
? 前面板 LED 具有运行状态显示
? 在输入、输出和电源之间进行 3 端电气隔离。
