上海湘堰自动化设备有限公司 在经营活动中精益求精，具备如下业务优势：
SIEMENS 可编程控制器
1、 SIMATIC S7 系列PLC、S7200、s71200、S7300、S7400、ET200
2、 逻辑控制模块 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP 系列直流电源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A
4、HMI 触摸屏TD200 TD400C TP177,MP277 MP377
SIEMENS 交、直流传动装置
1、 交流变频器 MICROMASTER系列：MM、MM420、MM430、MM440、ECO
MIDASTER系列：MDV
6SE70系列（FC、VC、SC）
2、全数字直流调速装置 6RA23、6RA24、6RA28、6RA70 系列
SIEMENS 数控 伺服
1、840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,
2、伺服驱动 ： 6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128
触摸屏系列，《规格有》0P,TP,KP,MP,TD,KTP《尺寸15寸《12寸《10寸《8寸《7寸《5.7寸《4.5寸《4寸《3寸
西门子PLC《CPU》《数字量模块》《模拟量模块》《功能模块》《通讯模块》
西门子变频器《MM440》《MM430》《MM420》
西门子伺服数控系统《840D系统》《820D系统》《808D》《802S》
PLC备件《DP电缆》《DP接头》《内存卡》《连接器》《通讯网卡》《CP卡》
SIEMENS上海湘堰自动化设备有限公司(价格需要来电咨询) 是西门子工业自动化与驱动技术集团授权合作伙伴!
联系人：李海涛（销售工程师）
24小时销售及维修热线：
Q Q : 283144200
电话：
传真：
地址：上海市金山区泾波路999弄7栋94号（原装全新，质保一年）

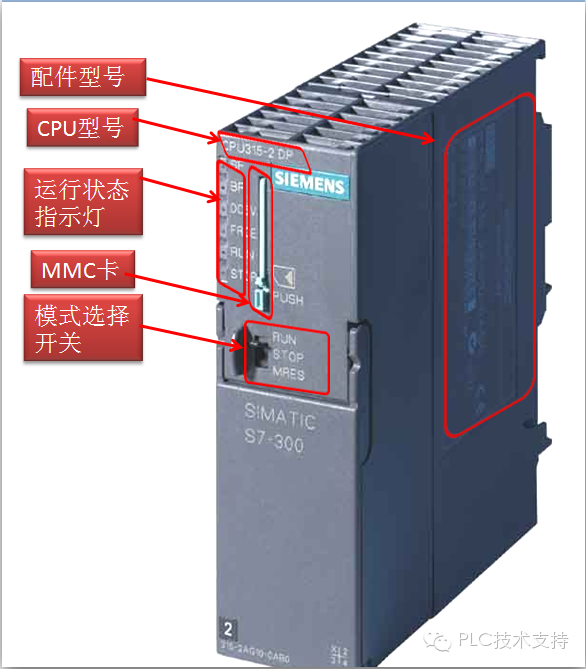

一、配件型号
例如：6ES7 315-2AG10-0ab0是西门子进口的CPU313订货号，详细说明如下:
6ES----自动化系统系列
7------7：S7系列，5：S5系列
3------2：200系列，3：300系列，4：400系列
1------0：电源 1：CPU，2：DI/DO，3：AI/AO，4：通讯模块，5：功能模块
5------1:输入，2：输出，3：输入输出（对于数字量)，5：输入输出（对于模拟量）
2AG ----输入/输出电压等级，尺寸，类型等查看相关文档
10-----版本，如果后一位数字不同，基本上可以通用
0------产地，0表示进口，8的话表示是国产的

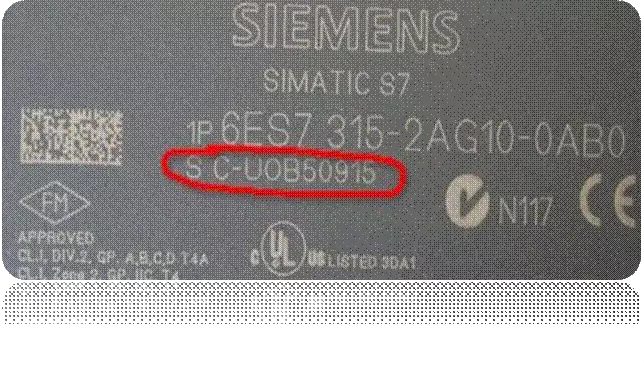

生产日期：在条形码的下面看“-”号后面的那一串编号位：年份
N-2001 / P-2002 / Q-2003 /
S-2004 / T-2005 / U-2006 /
V-2007 / W-2008 / X-2009 /
A-2010 / B-2011
编号第二位：月份
1-1月/ 2-2月/ 3-3月4-4月/ 5-5月/ 6-6月7-7月/ 8-8月/ 9-9月O-10月 / N-11月 / D-12月

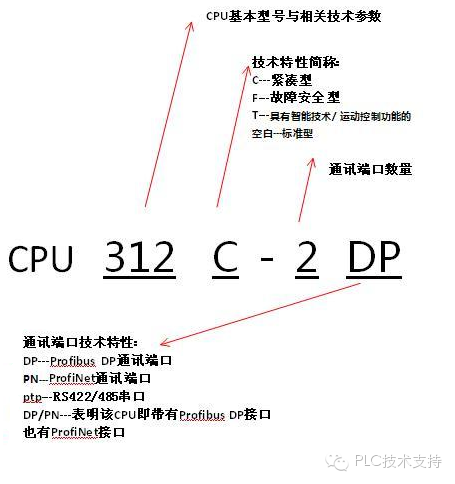

二、CPU型号
三、运行状态指示灯
SF: （System Fault） 系统故障 亮红色
BF：（Bus Fault）总线错误 亮红色
DC5V: 内部5v电源指示 亮绿色
FRCE: （Force）至少有一个I/O被强制时亮 亮黄色
BUN: 运行方式，cpu处于运行的时候 亮绿色，重新启动时以2HZ的频率闪HOLD状态时以0.5Hz的频率闪亮
STOP:停止运行 亮黄色
（旧款S7-300中多SF DP和BATE指示灯）
BATE: 记忆电池指示，如果该灯亮，说明记忆电池电压不够或没有电 亮红色
SF DP：亮时表示CPU DP通信有故障 亮红色
四、MMC卡
旧款MMC卡在停电时需要记忆电池来辅助保存数据和程序新款不需要记忆电池
五、模式选择开关
RUN（ RUN-P）: 调试模式，编程器能对CUP进行运行和停止运行操作
STOP: 停止模式，开关在停止模式位置，cpu不扫描执行用户程序，编程器能行运行和停止操作
MRES: 复位模式，模式开关在这个位置不能自然停留，松开后自然回到停止模式位置
通讯模块 详细信息
CP 343-5概述
用于S7-300、C7和PROFI- BUS的连接，传输速率12Mbit/s
(包括45.45kbit/s)。
用于分担CPU的通讯任务
通过PROFIBUS简单地进行配置和编程
毫无问题地集成到S7-300系统中
通讯服务- PG/OP 通讯- PROFIBUS-FMS- S7通讯- S5兼容通讯
(发送/接收)
通过S7路由进行网络间PG/OP通讯
不用PG进行模板更换
应用
---- CP 343-5通讯处理器是用于PROFIBUS总线系统的SIMATIC S7-300和SIMATIC C7的通讯处理器。它分担CPU的通讯任务，并支持其它的通讯连接。
S7-300通过通讯处理器的通讯可能性：
通过PROFIBUS-FMS与PROFIBUS站点通讯
与编程器，人机界面装置进行通讯
与其他SIMATIC S7系统进行通讯
与SIMATIC S5可编程序控制器进行通讯
可用的CP模块数量取决于CPU的性能和通讯任务的需要结构
CP 343-5通讯处理器具有SIMATIC S7-300系统的所有优点：
结构紧凑9针D型连接器用于连接PROFIBUS，4针端子排用于连接外部24伏
直流电源电压
该模块是SIMATIC S7-300模块标准宽度的二倍。
安装简单CP 343-5安装在S7-300的DIN标准导轨上，通过总线连接器与相邻
模块相连接。没有插槽规则。
使用IM 360/361，CP 343-5可以在扩展机架上运行
用户接线方便D形插座和端子排接线容易，使用简单
CP 343-5无需风扇和后备电池，也不需要存储器模块
功能
CP 343-5 为用户提供各种不同的 PROFIBUS 通讯服务：
PROFIBUS-FMS (符合 EN 50170)
S7 通讯 (PG、OP、S7 控制器)
S5 兼容通讯 (发送/接收)
PG/OP通
讯符合PROFIBUS EN 50170的PROFIBUS-FMS，允许通过不同的FMS服务进行通讯：
READ，WRITE
- 用于从用户程序读写或写通讯伙伴的变量 (通过变量目录或变量名称)
- 用于将局部变量值传输到通讯伙伴
- 支持部分存取变量值
- 通过非循环 (主站，主站/从站)，非循环连接或循环连接 (从站初始化)
进行通讯处理
INFORMATIONREPORT；通过广播服务，信息可传输到所有的网络节点
IDENTIFY用于请求通讯伙伴的识别特征
STATUS用于请求通讯伙伴的状态S7通讯及S5兼容通讯PG/OP通讯
见CP 342-5
配置
---- 可以用STEP 7或者STEP 7和PROFIBUS的NCM S7软件对CP 343-5进行配置，NCM S7是完全嵌入STEP 7编程环境的。
---- NCM S7从5.0版本开始成为STEP 7的内装标准软件。因此不再需要单独订货和购买独立授权。
---- 从 STEP/NCM S7 5.0版本开始，CP模块的配置数据也可以按需要存在CPU中，即使掉电也不会丢失，因此CP模块更换后，无需用编程器重新下载配置参数，CPU起动后，会自动将配置参数传送到CP模块。在这种情况下，需要注意CPU的内存空间是否足够大。
---- PROFIBUS-DP的功能块包含在STEP 7的标准库中。用来使用S5兼容通讯 (发送/接收) 的功能块存在SIMATIC NET库中 (安装NCM S7后)。对于连接在网络上的SIMATIC S7可编程控制器，可以通过网络进行配置和编程。
为工业而设计
使用PROFIBUS-FMS可以方便地将SIMATIC S7集成到其它的自动化网络中
由于组态简单，以及在CP上可以自己进行数据转换，因此用户只需很少的
PROFIBUS-FMS知识即可使用
通过几个CP可以实现面向子过程组态的自动化解决方案
由于使用S5兼容通讯，可将S7-300集成到现有的安装系统中
连接SIMATIC S7-300和工业以太网10/100Mbit/s全双工，自动 切换与ITP, RJ45和AUI连接 与ISO和TCP传输协议建立多种协议模式 通讯服务ISO和TCP/IP传输协议PG/OP通讯S7通讯 S5兼容通讯 (SEND/RECEIVE)在AUI和工业双绞线接口之间自动转换 采用用于工业以太网的可选软件包NCM S7对CP 343-1进行配置 通过网络远程编程应用
CP 343-1 通讯处理器是用于SIMATIC S7-300通讯处理器采用其自身的处理器，它分担CPU的通讯任务并允许其它连接。通过CP 343-1，S7-300可与下列设备进行通讯：
编程器、计算机、人机界面装置
其他SIMATIC S7系统
SIMATIC S5可编程序控制器结构
CP 343-1通讯处理器具有SIMATIC S7-300系统的所有优点： 结构紧凑
牢固的塑料机壳内包括：15针D形插座，带有滑动锁，连接工业以太网；4针端子排用于连接外部24伏直流电源；RJ45插座用于进行工业以太网的快速连接。
安装简单
CP 343-1安装在 S7-300的DIN标准导轨上，通过总线连接器与相邻模块相连接。没有插槽规则。 用户接线方便D形插座允许AUI和双绞线接口之间的自动转换
CP 343-1无需风扇及后备电池
使用IM360/361、CP 343-1，它可工作在扩展机架上 CP 343-1在工业以太网上独立处理数据通信。该模块有其自身的处理器。符合国际标准的1至4层协议。并以多重协议方式实现下列通讯服务：
PG/OP通讯
通过PG/OP通讯，可以对网络上的所有S7站进行远程编程。
S7路由
通过S7路由，可以在多个网络间进行PG/OP通讯
S5兼容通讯(发送/接收和读/写) ； 基于第4层 (ISO传输)，通过ISO传输连接的简单而优化的数据通讯接口，多可传输8千字节的数据。可以使用下列接口：
ISO传输带PFC 1006 (例如CP 1430 TCP) 或不带RFC 1006的TCP传输UDP作为CP 343-1的传输协议S5兼容通讯用于SIMATIC S7和SIMATIC S5，SIMATIC S7-300/-400和计算机/PC之间的通讯。必需的功能调用是工业以太网NCM S7的一部分，必需集成到用户程序中。S7通讯功能
用于与S7-300 (只限服务器)、S7-400 (服务器和客户机)、HMI系统和PC机 (用SOFTNET S7或S7-1613) 通讯通过CP 343-1进行通讯，没有其它组态。用编程装置可通过工业以太网或WAN进行CPU远程编程。配置可以用STEP 7或者STEP 7和工业以太网的NCM S7软件对CP 343-1进行配置，NCM S7是完全嵌入STEP 7编程环境的。 NCM S7从5.0版本开始成为STEP 7的内装标准软件。因此不再需要单独订货和购买独立授权。从STEP/NCM S7 5.0版本开始，CP模块的配置数据也可以按需要存在CPU中，即使掉电也不会丢失，因此CP模块更换后，无需用编程器重新下载配置参数，CPU起动后，会自动将配置参数传送到CP模块。在这种情况下，需要注意CPU的内存空间是否足够大。 PROFIBUS-DP 的功能块包含在STEP 7 的标准库中。用来使用 S5 兼容通讯 (发送/接收) 的功能块存在 SIMATIC NET 库中 (安装 NCM S7)。对于连接在网络上的 SIMATIC S7 可编程控制器，可以通过网络进行配置和编程。为工业而设计
通过100Mbit/s工业以太网，可将S7-300直接集成到复杂系统中
通过WAN的TCP/IP进行远程编程，也可使用电话线连接 (例如 ISDN)
通过自由UDP连接，可适于任何数量的站
一个模块可以适用于多种应用：PG/PC，HMI 系统，S5/S7CP 343-1 ITCP 343-1 IT应用
连接SIMATIC S7-300 和工业以太网
10/100Mbit/s全双工，自动切换
与ISO, RJ45和AUI连接
- 与ISO和TCP传输协议建立多种协议模式通讯服务
- ISO和TCP/IP传输协议
- PG/OP通讯 S7通讯S5兼容通讯 (SEND/RECEIVE) 使用Web浏览器可以访问过程数据
E-mail功能可以从S7-300发送电子邮件
通过网络进行远程编程CP 343-1 IT 具有 SIMATIC S7-300系统设计的全部优点： 紧凑型设计
坚固的塑料外壳，在前面有：带有锁扣的15针 SUB-D插座，用于连接工业以太网 (AUI/ITP) 连接简单
CP 343-1 IT 是安装在 S7-300 机架上，并通过背板总线与其它 S7-300 模板相连。无插槽规则限制。
用户友好连接
SUB-D 连接器可在 AUI 和 双绞线接口间自动切功能 CP 343-1 在工业以太网上独立处理数据通信。该模块有其自身的处理器。符合国际标准的1至4层协议。并以多重协议方式实现下列通讯服务：PG/OP 通讯通过PG/OP通讯，可以对网络上的所有S7站进行远程编程。S7 路由
通过 S7 可路由，可以在多个网络间进行 PG/OP 通讯
S5兼容通讯(发送/接收和读/写) ；基于第4层 (ISO传输)，通过ISO传输连接的简单而优化的数据通讯接口，多可传输8千字节的数据。可以使用下列接口：ISO传输带PFC 1006 (例如CP 1430 TCP) 或不带RFC 1006的TCP传输 UDP 作o CP 343-1 的传输协议 S5兼容通讯用于SIMATIC S7和SIMATIC S5，SIMATIC S7-300/-400 和计算机/PC 之间的通讯。必需的功能调用是工业以太网 NCM S7 的一部分，必需集成到用户程序中 S7通讯功能
用于与S7-300 (只限服务器)、S7-400 (服务器和客户机)、HMI系统和PC机 (用SOFTNET S7或S7-1613) 通讯通过CP 343-1进行通讯，没有其它组态。用编程装置可通过工业以太网或WAN进行CPU远程编程。IT 功能
Web服务器可以下装HTML网页，并用标准浏览器浏览。
标准的Web网页为了监视S7-300控制器，这些网页可通过任何HTML工具
生成。
E-mails通过FC调用，从用户程序中发送。组态
---- 要想组态CP 343-1 IT，需要使用用于工业以太网的NCM S7 V5.0，它包括在STEP 7 V5 以上的软件包中。 WWW网页用标准编辑器生成，并用标准PC工具 (FTP) 上装到模板中。 定货包含有一张CD，带有详细的例子，和共享软件工具，可直接从制造商那里购买。此外，该CD中还包括所有用户手册。为工业设计
通过标准Web浏览器访问过程信息 (口令保护)，取消用户方面的软件费用。
通过 IT 通讯路径，由 E-mail 在本地和世界范围内发送事件驱动信息
一个CP实现生产通讯 (高优先级) 和IT通讯
TCP/IP的WAN特性使远程编程成为可能，也可使用电话网 (如，ISDN)CP 343-1 PNCP 343-1 PN应用
CP 343-1 PN用于将S7-300连接到工业以态网
- 10/100Mbit/s全双工/半双工连接
- 与ITP、RJ45和AUI连接
PROFInet通讯标准
其它的通讯服务
- PG/OP通讯
- S7通讯
- S5兼容通讯 通过网络进行远程编程 或S5兼容通讯
