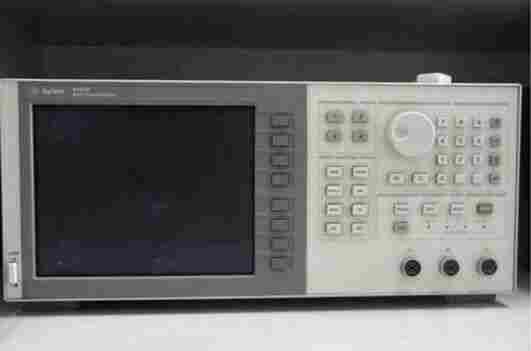

HP8757A-HP8757A价格
东莞市飞宇电子有限公司提供
销售电话:
：安捷伦 Agilent 惠普 HP
76dB动态范围
扫描功率测量
40dB定向电桥
同轴系统工作到40GHz，波导系统工作到110GHz
具有缓冲的绘图仪/打印机输出
外部磁盘和内部寄存器储存/调用
内置极限测试
HP8757A标量网络分析仪可快速、地测量插入损耗、增益、回波损耗、驻波比及功率。HP8757A配用
高性能的检波器、定向电桥及配套的HP信号源与数字绘图仪，就构成一套具有极好性能的完整测量系统
。
HP8757A 的特点是具有三个检波器(用选件001时有4个输入)和四个独立显示通道，允许对器件的传输和
反射特性同时进行等比或非等比测量，76dB的动态范围(+ 16~-60dBm)适于测量高抑制度器件，并能选择
交流(方波调制)或直流检测技术。内部绘图仪/打印机缓冲允许将测量数据直接发送至绘图仪，然后再进
行下面测量，典型情况下所需时间不到5秒钟。HP8757A包括使用方便的用户接口，能简化仪器操作的菜
单驱动和直接调用预置功能的按键。此外， HP8757A还具有极限测试、外部磁盘存储/调用和彩色显示。
极限测试通过使分析仪迅速客观地作出合格/不合格判定来缩短测试时间。外部磁盘存储/调用使工程师
或熟练能预先配置测量状态，在由生产线上的技术人员自动加以调用，其结果是缩短了每个工位的
调整时间并提高了测试的完整性。精细的彩色显示能简化对测量信息的分辨，同时提供使技术人员感到
满意的显示。
从10MHz到110GHz的系统
通过订购HP8757XA(10MHz~20GHz)或HP8757XB(10MHz~40GHz)标量测量系统，能很方便地建立起一个20GHz
或40GHz的同轴测量系统。或者，可以将同轴系统配置到50GHz，将波导系统配置到110GHz。
HP8350B扫描振荡器系列提供了一个可选信号源频率和输出功率的模块系统。当对窄带、选频器件进行测
试时，可从HP8360系列或8340B或8341B中选择一台合成扫频源，这些扫频源具有优良的频率稳定性和达
1Hz的频率分辨率。
附件确保测量精度
使用带有极好匹配的检波器(HP85025E:>25dB回波损耗到25GHz)可以减小传输测量的不确定度。使用高方
向性定向电桥 (HP85027A,B,E:>40dB到20GHz, HP85027D:>25dB到47GHz)可以提高反射测量的精度。
HP8757A配合一系列的高性能检波器、定向桥和其它附件，可以减小测量时的误差。
特性
显示:彩色
显示通道:4
检波器输入:3个标准输入(用选件001时有4个输入)
动态范围:76dB AC/DC检波方式:有
测量点数:
可选值:101，20
显示通道:3或4，2，1
每通道大点数:401 801 1601
绘图仪/打印机缓冲器:有
噪声系数显示功能:有
外部磁盘存储/调用:有
内部存储/调用寄存器数:9
极限测试(1和2通道):有
自适应归一化:有
光标搜索功能:大点，小点，带宽，n dB
驻波比显示方式:有
非标准扫描方式:有
辅助电压显示方式:有
系统特性
精度
传输损耗或增益测量精度:传输损耗或增益测量是相对于0dB参考点(在校准时建立的)进行。测量精度等
于由于功率电平改变而产生的不确定度、动态精度加上失配不确定度。信号源、检波器、电桥和功分器
的频率响应误差通过校准可以去掉。
功率测量精度:当使用HP85025A/B/D/E检波器在DC模式，这种规格用于决定功率测量的精度(dBm)是
有用的。的不确定度是检波器频率响应、功率精度和失配不确定度的和。
动态范围(所有的HP8757检波器输入)
检波器 AC模式 DC模式
HP11664A/E +16~-60dBm
HP11664D +10~-50dBm
HP85025A/B/D/E +16~-55dBm +16~-50dBm
HPR/Q/U85026A +10~-50dBm +10~-45dBm
反射测量精度:不确定度是由于校准误差和信号源、检波器和电桥的频率响应通过开路/短路平均去掉。
保留的不确定度是原始的方向性不确定度、有效源匹配不确定度和动态功率精度的和。
定向电桥
HP85020 系列和HP85027系列定向电桥是特别为HP8757标量网络分析仪设计的。每种电桥都具有显著的方
向性和测试端口匹配。使用每一种和一个具有零点偏置的肖特基二极管检波器可以测量测试器件的回波
损耗。加上一个功分器(HP11667A/B/C)和检波器(HP11664系列和HP85025系列)可以进行比率测量。
HP85027A/B/C/D/E定向电桥
HP85027系列定向电桥是为操作HP8757标量网络分析仪在10MHz~50GHz频率范围内用于反射测量而设计的
。HP85027系列电桥上的一个开关允许使用者配置它们用于HP8757或HP8756和8755标量网络分析仪的操作
。
当使用在HP8757标量网络分析仪，HP85027系列电桥允许使用者根据适合的特性选择测量模式。使用电
桥的AC模式(已调RF)用于不需要信号出现时的测量，比如宽带噪声或电磁干扰。或者选择电桥的DC模式(
未调RF)来测量调制度精密器件的回波损耗，比如带有增益控制电路的放大器。使用配套的 HP85025系列
检波器用于AC检波和DC检波测量，或者HP11664系列检波器用于AC检波测量。
高方向性(40dB)和极好的测试端口匹配确保反射测量在过宽扫描频率范围时的精度。HP85027B电桥使
用范围为10MHz~26.5GHz，并具有一个与SMA兼容、精密3.5mm测试端口阴接头。HP85027A/C电桥使用范围
为10MHz~18GHz，HP85027A有一个7mm测试端口连接头，HP85027C有一个精密N型连接头。HP85027E使用范
围为10MHz~26.5GHz，并具有一个与SMA兼容、精密3.5mm测试端口阳接头。使用HP85027D定向电桥可以在
10MHz~50GHz频率范围内进行反射测量。
