1.1.2 适用范围
7倍镜适用于装备各军兵种的各级指挥员和侦查员和侦查分队。
1.2 规格 7X40
1.3 适用环境条件
在－43。C～＋55。C温度条件下都可以使用
2 主要技术诸元
2.1光学性能
视放大率 7X
视场 8。
出瞳直径 5.71毫米
出瞳距离 22.2毫米
视度调节范围 ＋5～－5 屈光度
目距调节范围 56～72毫米
分辨率 《＝ 7"
2.2 外形尺寸及重量
外形尺寸 ： 189～199毫米 X 140～147毫米
望远镜重量不大于 1 公斤
全套重量不大于 1.8公斤

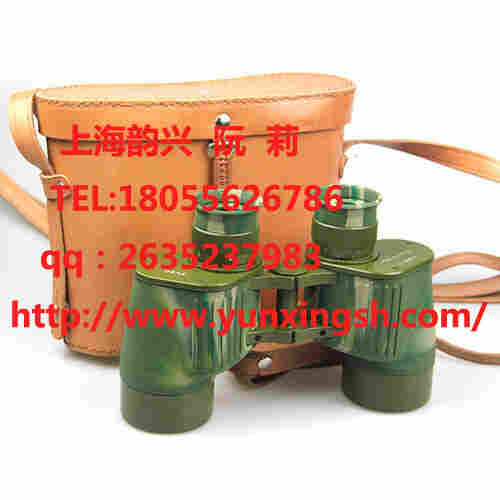

3 全套组成
7倍望远镜 1具
镜盒 1个
带镜带的目镜盒 1个
带框滤镜 1件
毛刷 1把
擦布160毫米X160毫米 1块
使用维护说明书 1本
合格证 1份
4工作原理及构造
4.1 光学系统
4.1.1 构造
7倍镜由左右二光学系统构成，它由物镜组1、转像棱镜组2、目镜组4组成，在右光学系统中装有分化板3、必要时可装上滤光镜5
4.1.2 工作原理
远方的物体通过物镜组1成一个倒立的物像，再经过转像棱镜组折转颠倒成一个正立在分化板3上，并通过目镜组4放大供人眼观察。
4.1.3 分化板
分化板3上刻有垂直分划、水平分划和视距分划垂直分划和水平分划每一小格值为5密位，大格值为10密位。
视距分划的距离范围是400到2000米，用于对目标高为2米时的距离测量。在1000米之内，视距分划上的每小格值为50米，每大格值为100米；在1000米到2000米，每小格值为100米，每大格值为500米。
4.2 望远镜构造
7倍望远镜的构造形式
7倍望远镜由左右两个镜筒构成。每个目镜组由1、带棱镜组的镜筒2和物镜组3组成。两个镜筒用铰链5相连接。在铰链5的目镜方向一端装有目距分划盘4,目距分划盘上有目距分划，去标记范围为56~72毫米。在目镜组上，有视度分划手轮，手轮上刻有视度分划，每一分划为一个屈光度。
5 操作与使用
5.1 使用前的准备
5.1.1 装定视度
手持7倍望远镜对远方目标，边观察，边转动视度分划手轮，直至清晰地看到远方的目标为止。
5.1.2 装定目距
双眼通过7倍望远镜进行观察，扳动望远镜镜筒使左右两视场汇合。
5.1.3 使用滤光镜
在雾天，雪天或者强烈日光下使用望远镜时，可将滤光镜套在目镜上，以减少强光对人眼的刺激或增加烟雾中景物的反衬度。
5.2 测方向角
任意两目标（或一目标的两端）对望远镜在水平面上的夹角称为方向角。
5.2.1
当两目标方向角小于望远镜内方向测角分划范围时，以分化板上一端的刻度对准目标，然后看另一目标对准分划板刻线数值，即为所测的方向角密位数。
5.2.2
当两目标的方向角大于望远镜内的方向角测角分划时，可借助两目标之间的任一目标进行分段测量，将每段测得的数值加起来即为所测的方向角，
5.3 测高低角
任意两目标（或一目标的两端）对望远镜在垂直面上的夹角，称为高低夹角。
5.3.1
当目标的高低角比较小时，以分划板十字中心（或任一刻线）对准目标下方，看目标上方对应分划板刻线所夹的分划数值，即为所测的高低夹角的密位数。
5.3.2
当目标的高低夹角比较大时，可采取分段测量的方法，将分段测量的数值相加，即为高低夹角。
5.4 测距离
5.4.1 利用视距曲线测距离
5.4.1.1 当目标高度为2米时，目标下端对准视距分划的水平线，目标上端与视距分划相切，相切处的读数即为目标于观察者的距离。
