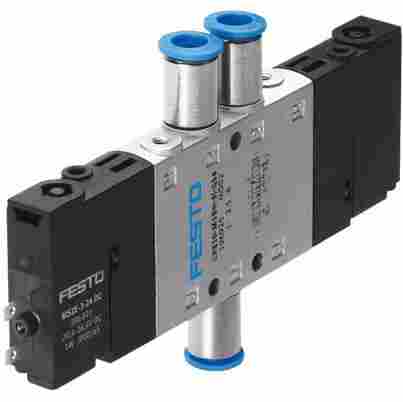

管式阀196877，CPE10-M1BH-5J-QS-6
PEN-6X1-NT 塑料气管 543247
PEN-6X1-RT 塑料气管 551475
PEN-6X1-SI 塑料气管 551463
PEN-6X1-SI-500 塑料气管 551451
PEN-6X1-SW 塑料气管 543241
阀功能 5/2 双稳
驱动类型 电气的
宽度 10 mm
标准额定流量 320 l/min
工作压力 2.5 ... 8 bar
设计结构 活塞滑块
防护等级 IP65 to IEC 60529
带插头插座 c UL us - Recognized (OL)
海事分类 看证书
额定尺寸 4 mm
排气功能 可节流
密封原则 软性
装配位置 任意
手控装置 带附件，可锁定、推
先导类型 由先导控制
先导气源 内置的
流动方向 不可逆
阀位置的识别 说明标签支架
重叠 正重叠
反向切换时间 8 ms
持续通电率 保持电流的降低
逻辑为0的大正向测试脉冲 1,200 µs
逻辑为1的大负向测试脉冲 900 µs
线圈的特性参数 24 V DC: 1.28 W
许用压力波动 -15 % / +10 %
耐腐蚀等级 CRC 2 – 中等腐蚀影响
介质温度 -5 ... 50 °C
环境温度 -5 ... 50 °C
电连接 2针
PAN-V0-6X1-SW 塑料气管 160550
PAN-V0-6X1-WS 塑料气管 525478
PEN-6X1-BL 塑料气管 551457
PEN-6X1-BL-500 塑料气管 551445
PEN-6X1-GE 塑料气管 551481
PEN-6X1-GN 塑料气管 551469
管式阀196877，CPE10-M1BH-5J-QS-6
安装类型 带通孔
先导排气口82 M3
先导排气口84 M3
先导气口12 M3
先导气口14 M3
气动连接, 气口 1 QS-6
气动连接, 气口 2 QS-6
气动连接, 气口 3 M7
气动连接, 气口 4 QS-6
气动连接, 气口 5 M7
材料信息，密封 NBR
材料信息，壳体 压铸铝
PAN-6X1-SW 塑料气管 553913
PAN-6X1-SW-500 塑料气管 553901
PAN-MF-6X1-SW 塑料气管 570358
PAN-MF-6X1-SW-500 塑料气管 572093
PAN-R-6X1,1-SI 高强度管子 541675
PAN-V0-6X1-BL 塑料气管 132905
PAN-V0-6X1-GE 塑料气管 525482
PAN-V0-6X1-GN 塑料气管 525470
PAN-V0-6X1-RT 塑料气管 525474
管式阀196877，CPE10-M1BH-5J-QS-6
