CS-1-G-075-06-01

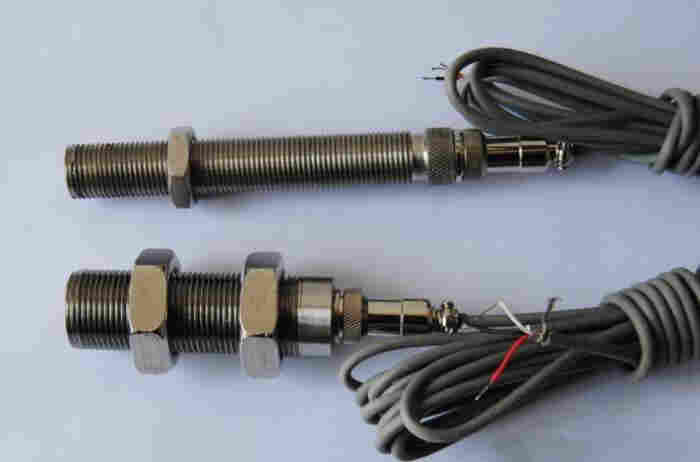

CS-1-G-075-06-01、CS-1-D-060-06-01、CS-1-D-120-03-00转速探头说明书

将转角位移转换为交流电压信号，非接触便能测量各种导磁材料如：齿轮、带孔（或槽）圆盘（或轴）、叶轮等的转速。
转速探头内装磁钢，当磁芯端面近处有转动的导磁齿轮、带孔（或槽）圆盘（或轴）等时，由于磁路中磁阻的变化，传感器内线圈即能感应输出相应的交流电压信号，输出近似正弦波电信号传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与转速监控仪表均可配用。

湖北杭荣电气有限公司

销售热线：
传真
询价QQ：2687803023
销售电话：
联系人：雷经理

技术说明

被测应体为导磁体，上有齿或凹槽。

建议：测速齿轮模数≥2，  材料为导磁低碳钢。

不适于零转速测量。

工作温度：-30～80℃或-20～200℃（高温型）

安装间隙：0.3～2mm

输出波形：近似正弦波（≥50r/min时）

输出幅值：50r/min时≥300ｍｖ 传感器铁芯和被测齿轮齿顶间隙 δ＝0.5～1.2mm

被测齿轮模数m = 2

齿轮 Z = 60

材料 电工钢

信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

传感器由磁敏电阻作感应元件，是一种的转速传感器。核心部件是采用磁敏电阻作为检测的元件，再经过全新的信号处理电路令噪声降低,功能更完善。通过与其它类型齿转速探头的输出波形对比，所测到转速的误差极小以及线性特性具有很好的一致性.它的感应对象为磁性材料或导磁材料，如磁钢、铁和电工钢等。当被测体上带有凸起（或凹陷）的磁性或导磁材料，随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号，达到测速或位移检测的发讯目的。

该转速传感器具有如下特点：

二注：①齿轮尺寸参数：齿轮外径：99.3mm；齿数：60；模数：1.57  (以上尺寸只是其中一例，模数在0.5至2均可。)

②安装传感器时使尾部红色LED与引出线根部连线与齿轮平面相垂直。

③传感器引出线分别为：红色为电源线;蓝色为地线;黄色为信号输出线。

由于安装使用方便，通用性好，已被广泛应用于各种领域。尤其在低速或低速非接触检测中，有着其它传感器无法达到的特点,这一特点填补了国内空白磁电传感器测速范围50-5000Hz。(检测距离只有0.5mm；接近开关无法检测小模齿)；在中高速非接触检测中，可直接霍尔开关。

三．技术参数：

1.发讯频率：0-10kHz

2.供电电源：12-25V(DC)

3.负载电阻：≥1.0kΩ

4.检测距离：0.5-2.0mm （A3钢、电工钢）

5.齿轮模数：m≥1

齿轮材料：A3钢、电工钢120℃

6.输出信号：

波形：矩形波

幅值：近电源电压

7.环境条件：

温度：40℃～120℃

相对湿度：≤85%

安装于测速端盖上，感应导磁体上凸起的齿或是凹下的槽，相应的给出高低电平，用于检测轮轴的转速、线速度，通过计算处理也可得到被测体的加速度。该传感器具备良好的低频和高频特性。低频可至0Hz，可用于旋转机械的零转速测量，由于传感器可给出两路具有一定相位差的转速信号，因此可进行正反转判别；高频可高至20KHz, 可满足绝大部分工业领域的高转速测量要求。传感器与被测齿轮不接触，无磨损，安装方便，输出波形是占空比约为50%左右的方波。

双通道转速传感器具有测速范围宽，温度适应范围宽，抗振性强的特点。

二：技术参数

1．传感器安装

被测感应体为导磁体，上有齿或凹槽。

建议：测速齿轮模数≥1.7，材料为导磁低碳钢

注：非标齿或槽与平整面宽度不等将导致波形占宽比的变化。

安装间隙：0.5～3mm,典型值为1.5mm

注：取决于被测件的振动情况

2．传感器输出特性

频响特性：0～10kHz

输出通道数：双通道

输出波形：方波，上升、下降沿时间  12μｓ±40%

输出幅度：高电平：Ub-（1.8V±40%），低电平：<2.2V

脉冲占空比：50％±25％

相位差：90±30°（通道前）

注：取决于安装方式，旋转件的旋转方向，本参数适用于本说明书图四举例的安装方式。

负载能力： ±20mA （大）

输出阻抗：＜47Ω

3．工作环境要求

工作电源：Ub＝5～24V

功耗电流：≤35mA

工作温度：－40℃～125℃（头部）

耐振性能：振动（10Hz～2KHz）30g，冲击100g

4．电气特性

电源极性保护：有

输出短路保护：有

绝缘强度：500V 50Hz，1min（通道与外壳）
