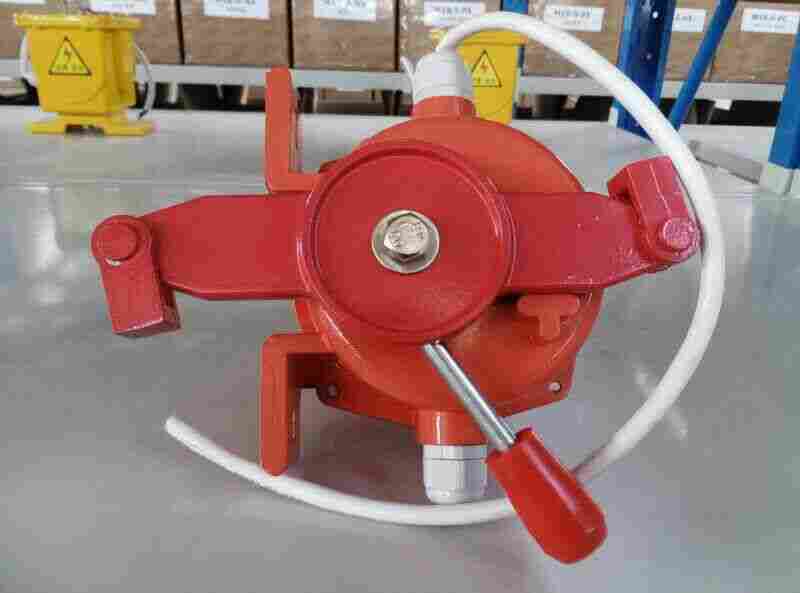

双向拉绳开关型号SR-LS-Ⅰ  山东皮带机SR-LS-Ⅰ双向拉绳开关杭荣电器【订购热线 手机 】
SR-LS-Ⅰ双向拉绳开关用于胶带运输现场发生紧急事故时，可拉动系在拉绳开关吊耳上的钢丝绳，使机内的滑块控制内部微动开关动作，发出停机或信号。自动复位机型在送开钢丝绳后自动复位，手动复位机型需要操作复位手柄后方可复位。
SR-LS-Ⅰ双向拉绳开关工作原理：
复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计,较好防止水、灰尘进入机壳内。
SR-LS-Ⅰ双向拉绳开关规格参数：
·环境温度： -30℃ ~ +75℃
·相对湿度：不大于85%
·触点数量：1组常开 1组常闭或2组常开 2组常闭
·触点容量：AC 380V/3A 220V/5A
·复位方式：手动复位
·动作力：8 Kg
·动作角度：30°
·极限角度：70°
·可靠性：>106 次
·防护等级：IP67
·运输重量：2.5Kg
SR-LS-Ⅰ双向拉绳开关安装与接线：
 拉绳开关应安装在输送机两边具有检修通道的地方，
    1、安装位置应确保检修人员在紧急情况下操作方便，将拉绳开关应设置在带式输送机人行通道一侧，通过螺栓固定在带式输送机中间机架的槽钢上，或安装在现场自备的角钢上，角钢与中间架焊接或其他方式安装固定在在机架上。
    2、一侧的两台拉绳开关之间距离为50m左右，采用直径为Φ4的覆塑钢丝绳连接，松紧应适度。
    3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
    4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
  （注：对于爬坡段输送机机.应尽量缩短拉绳开关间距及拉绳长度。）
订货须知：
1、注明型号、数量、供货日期。
2、对开关触点数量有特殊要求时应予以注明。
3、覆塑钢丝绳及绳夹子、托绳环、安装支架。需单独订购。
注：订购时应予以注明。
