北京博电PNS620的技术：
1.可模拟合并单元(MU)输出采样值报文，对光数字继电保护装置进行测试 2.可模拟智能终端或者光数字继电保护装置发送GOOSE报文 3.自动探测采样值报文，实时显示采样值报文参数 4.自动探测GOOSE报文，实时显示GOOSE报文参数 5.实时显示每个通道的波形、幅值、相位 6.能同时接收来自两个MU的信息（点对点方式） 7.实时显示采样值、GOOSE报文源码 8.支持SMV 多个状态按预先设定序列输出测试，大状态数可达10 个。测试结果清晰明了，GOOSE 动作以试验结果列表方式给出； 9.支持报文监测以及报文录波（标准pcap格式），支持录波分析； 10.大屏幕图形彩色液晶显示，直观友好的界面菜单，信息详细直观、按键操作方便易用； 11.采用电池供电，方便携带使用，一次充满电后可正常使用8小时以上。 12.支持标准SCL文件导入，提取需要的装置实例配置信息；
www.1001718.com
北京博电PNS620的附件：
性能指标 1.动态画面响应时间< 2s； 2.遥测信息响应时间< 2s； 3.遥信变化响应时间< 2s； 4.传输距离>1km，输出精度0.5级； 5.SMV发送时间均匀性大偏差<1us； 6.30.0Hz~70.0Hz 范围内，采样值SV 电压在0.01Ue~2Ue范围内测量精度优于0.05%，相位精度优于0.01°；采样值SV 电流在0.01Ie~40Ie 范围内测量精度优于0.05%，相位精度优于0.01°；频率测量精度内优于0.002Hz； 7.接收GOOSE事件的分辨率< 1ms； 8.支持IRIG-B码对时，对时误差不大于1us； 9.光功率测量范围：-31dbm~-14dbm，可测量光波长：1310nm； 装置接口： 接口名称 说明 光网口 2路100Mbps光以太网口接收或发送IEC61850-9-1/9-2报文、GOOSE报文，LC接口，1310nm波长； 电以太网口 1路百兆以太网接口，接口类型RJ-45，可接收/发送IEC61850-9-2/1采样值、GOOSE报文，IEEE1588对时报文； 光串口FT3 2路光串口接收FT3（扩展）报文，1路光串口发送FT3（扩展）报文，ST接口， 850nm波长，支持2.5M、5M、10M波特率； 光串口IRIG-B 1路光串口接收B码对时信号，ST接口， 850nm波长； SD卡槽 SD 卡接口，用于导入全站配置文件、保存录波文件、保存屏幕截图文件等 USB Device USB设备接口，用于把本装置作为一个大容量存储设备与电脑连接 充电孔 测试仪充电电源适配器插孔 机械尺寸及重量 测试仪尺寸： 170mm（W）×260mm（H）×64mm（D） 测试仪重量 ≤ 1.6kg
北京博电PNS620的介绍：

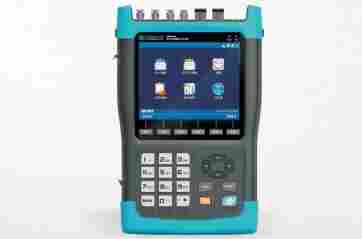

PNS620手持式网络报文分析仪是针对智能变电站现场调试设计的测量测试工具，可对光数字信号进行分析，同时兼具光数字保护的测试功能，是智能变电站现场施工(调试)及变电站维护(检修)人员的有效工具。
1.支持IEC 61850-9-1/2、IEC 60044-7/8（FT3和FT3扩展）、GOOSE、IRIG-B、IEEE1588等标准规约，可接入智能变电站过程层、间隔层之间的任意网络节点收发报文； 2.支持智能变电站全站系统配置文件（SCD、ICD、CID）解析，实现采样值、采样通道信息、GOOSE信号的自动配置； 3.支持SMV、GOOSE报文监测，可对报文进行异常统计。具有遥信、遥测量监测功能，遥测量可采用表格、波形、矢量图、序量等方式进行监测； 4.支持IEC60044-7/8（FT3）采样值报文收发功能,可选2.5Mbps、5Mbps、10Mbps传输波特率； 5.支持IEC 61850-9-1/9-2/9-2LE报文收发，报文ASDU数目1~8可选； 6.支持报文监测以及报文录波（标准pcap格式），支持录波分析； 7.支持核相测试功能； 8.支持IRIG-B以及IEEE 1588对时方式，提供时间同步以及查看时钟源时间功能； 9.可以模拟合并单元（MU）输出IEC 61850-9-1/9-2、IEC 60044-7/8光数字报文，对光数字继电保护装置进行测试； 10.支持直流法测试光数字电压、电流互感器、变压器的极性； 11.支持光功率测量，测量范围：-31dbm~-14dbm，可测量光波长：1310nm；
银飞电子主要销售通信设备、仪器仪表、电力设备、热工仪表及校准设备。有示波器、频率计、万用表、阻抗分析仪、功率计、LCR数字电桥、音频分析仪、电容测试仪、电感测试仪、安规测试仪、直流电阻测试仪、网络分析仪、频谱仪、温度校准仪、数字测温仪、信号发生器、电源、电子负载、综合测试仪、信号源、滤波器测试仪、材料试验机、温度传感器、热像仪、变压器测试仪、噪声源、视频分析仪、过程校准仪、温度巡检系统等仪器。
温馨小贴士：请您仔细阅读产品使用说明书，正确使用本产品。
更多服务：(http://www.1001718.org )
服务热线：0755-23964199 23964499 23964699 23964599
北京博电PNS620的技术：
1.可模拟合并单元(MU)输出采样值报文，对光数字继电保护装置进行测试
2.可模拟智能终端或者光数字继电保护装置发送GOOSE报文
3.自动探测采样值报文，实时显示采样值报文参数
4.自动探测GOOSE报文，实时显示GOOSE报文参数
5.实时显示每个通道的波形、幅值、相位
6.能同时接收来自两个MU的信息（点对点方式）
7.实时显示采样值、GOOSE报文源码
8.支持SMV 多个状态按预先设定序列输出测试，大状态数可达10 个。测试结果清晰明了，GOOSE 动作以试验结果列表方式给出；
9.支持报文监测以及报文录波（标准pcap格式），支持录波分析；
10.大屏幕图形彩色液晶显示，直观友好的界面菜单，信息详细直观、按键操作方便易用；
11.采用电池供电，方便携带使用，一次充满电后可正常使用8小时以上。
12.支持标准SCL文件导入，提取需要的装置实例配置信息；
www.1001718.com
北京博电PNS620的附件：
性能指标
1.动态画面响应时间< 2s；
2.遥测信息响应时间< 2s；
3.遥信变化响应时间< 2s；
4.传输距离>1km，输出精度0.5级；
5.SMV发送时间均匀性大偏差<1us；
6.30.0Hz~70.0Hz 范围内，采样值SV 电压在0.01Ue~2Ue范围内测量精度优于0.05%，相位精度优于0.01°；采样值SV 电流在0.01Ie~40Ie 范围内测量精度优于0.05%，相位精度优于0.01°；频率测量精度内优于0.002Hz；
7.接收GOOSE事件的分辨率< 1ms；
8.支持IRIG-B码对时，对时误差不大于1us；
9.光功率测量范围：-31dbm~-14dbm，可测量光波长：1310nm；
装置接口：
接口名称 说明
光网口 2路100Mbps光以太网口接收或发送IEC61850-9-1/9-2报文、GOOSE报文，LC接口，1310nm波长；
电以太网口 1路百兆以太网接口，接口类型RJ-45，可接收/发送IEC61850-9-2/1采样值、GOOSE报文，IEEE1588对时报文；
光串口FT3 2路光串口接收FT3（扩展）报文，1路光串口发送FT3（扩展）报文，ST接口， 850nm波长，支持2.5M、5M、10M波特率；
光串口IRIG-B 1路光串口接收B码对时信号，ST接口， 850nm波长；
SD卡槽 SD 卡接口，用于导入全站配置文件、保存录波文件、保存屏幕截图文件等
USB Device USB设备接口，用于把本装置作为一个大容量存储设备与电脑连接
充电孔 测试仪充电电源适配器插孔
机械尺寸及重量
测试仪尺寸： 170mm（W）×260mm（H）×64mm（D）
测试仪重量 ≤ 1.6kg
www.1001718.com
北京博电PNS620的介绍：
PNS620手持式网络报文分析仪是针对智能变电站现场调试设计的测量测试工具，可对光数字信号进行分析，同时兼具光数字保护的测试功能，是智能变电站现场施工(调试)及变电站维护(检修)人员的有效工具。
1.支持IEC 61850-9-1/2、IEC 60044-7/8（FT3和FT3扩展）、GOOSE、IRIG-B、IEEE1588等标准规约，可接入智能变电站过程层、间隔层之间的任意网络节点收发报文；
2.支持智能变电站全站系统配置文件（SCD、ICD、CID）解析，实现采样值、采样通道信息、GOOSE信号的自动配置；
3.支持SMV、GOOSE报文监测，可对报文进行异常统计。具有遥信、遥测量监测功能，遥测量可采用表格、波形、矢量图、序量等方式进行监测；
4.支持IEC60044-7/8（FT3）采样值报文收发功能,可选2.5Mbps、5Mbps、10Mbps传输波特率；
5.支持IEC 61850-9-1/9-2/9-2LE报文收发，报文ASDU数目1~8可选；
6.支持报文监测以及报文录波（标准pcap格式），支持录波分析；
7.支持核相测试功能；
8.支持IRIG-B以及IEEE 1588对时方式，提供时间同步以及查看时钟源时间功能；
9.可以模拟合并单元（MU）输出IEC 61850-9-1/9-2、IEC 60044-7/8光数字报文，对光数字继电保护装置进行测试；
10.支持直流法测试光数字电压、电流互感器、变压器的极性；
11.支持光功率测量，测量范围：-31dbm~-14dbm，可测量光波长：1310nm；
