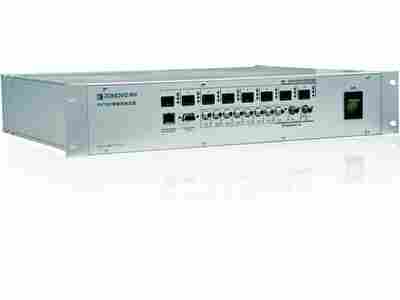

北京博电PNT801的技术：
具有8路光以太网接口，可将RTDS输出的±10V模拟量信号转换成符合IEC61850-9-1、IEC61850-9-2协议格式的采样值报文 具有8个光串行接口，可将RTDS输出的±10V模拟量信号转换成符合IEC60044-7/8格式的FT3报文进行输出 每组光纤通讯接口可同时发送6组采样值、12组GOOSE发布，5组GOOSE订阅，收发IEEE1588报文 具有GOOSE订阅、发布功能，可将订阅到的GOOSE信息转换成硬接点开出，也可将硬接点开入转换成GOOSE报文输出 具有24路模拟量输入通道，可将24路模拟量值灵活定义到采样值报文的输出通道中 开机输出功能，可即时将模拟量通道数据实时转换为光数字采样报文输出 录波功能，可将采样值保存在装置内容RAM部，供上位机调用、分析 具有GPS、IRIG-B、IEEE1588同步对时功能
www.1001718.com
北京博电PNT801的附件：
以太网通讯接口 型号 10/100Base-TX (10/100Mbit、双绞线、自动交叉) 端口数量 1个 接口类型 RJ45 电缆型号 5类双绞线 状态指示 LED绿(点亮)：有效连接 LED黄(闪烁)：有数据交换 光纤通讯接口：用于IEC61850-9-1/2、GOOSE通讯 型号 100Base-FX (100Mbit、光纤、全双工) 光缆型号 62.5/125um（多模光纤，橘红色） 端口数量 8对 接口类型 LC 波长 1310nm 传输距离 > 1km 状态指示 Link指示灯：装置上电后，若光纤通信接口初始化正常，Link灯点亮 Rx/Tx指示灯：当有数据交换时，指示灯点亮（Rx为接收，Tx为发送） FT3接口：用于IEC60044-7/8的FT3通讯 采用标准 IEC60044-7/8 端口数量 10个（8个输出口，2个输入口） 接口类型 ST 光缆型号 62.5/125μm 波长 850nm 传输距离 >1km 状态指示FT3输出 当有数据交换时，右侧Tx指示灯闪烁 状态指示B码接收 当接收到对时信号后，右侧Rx指示灯闪烁 模拟量输入 输入信号 交直流电压信号 通道数 24路 输入电压范围 ±10V（峰值） 采样频率 50kHz 采样精度 0.5%rg. 16bit A/D 输入阻抗 10kΩ 开关量输入 数量 8对 开入特性 30V～250V (DC或空接点自动识别） 采样频率 10kHz 时间分辨力 100μs 大测量时间 1.50×105s 计时误差 ± 1ms ( 0.001s～1s) 5 ± 0.1%(1s～1.50×105s) 防抖动时间设置范围（软件设置） 0ms～25ms 计数功能 <3kHz (脉宽>150μs) 电气隔离 8对开入电气隔离 门槛阻抗参数（空接点） 5kΩ…13kΩ 开关量输出（1-4） 类型 空接点不分极性（软件控制） 交流容量 Vmax：250V（AC）/Imax：0.5A 直流容量 Vmax：250V（DC）/Imax：0.5A 开关量输出（5-8） 类型 快速接点输出，响应速度为100us 交流容量 Vmax：220V（AC）/Imax：0.5A 直流容量 Vmax：220V（DC）/Imax：0.5A 供电电源 额定电压 单相，220V AC 允许范围 100V～240V (AC) 功耗 220V/1A 额定频率 50Hz±5Hz 机箱尺寸与重量 482.6mm*87.55mm*359.35mm 4.3kg 仪器可提供以下几种方式的同步接口： l GPS同步接口：内置GPS模块，只需外接天线即可同步 l 光B码接口：接口类型ST，连接光纤62.5/125μm(多模光纤) l IEEE1588对时功能：接口类型LC，前面板8对光以太网通讯接口
北京博电PNT801的介绍： 配合RTDS实时数字仿真系统，将该系统的仿真量以标准IEC61850报文（IEC61850-9-1/2、IEC60044-8、IEC61850-8-1）格式进行输出，实现电力系统动态仿真；也可配合PowerTest上位机软件作为数字继电保护测试仪使用。 www.1001718.com
北京博电PNT801的介绍：
配合RTDS实时数字仿真系统，将该系统的仿真量以标准IEC61850报文（IEC61850-9-1/2、IEC60044-8、IEC61850-8-1）格式进行输出，实现电力系统动态仿真；也可配合PowerTest上位机软件作为数字继电保护测试仪使用。
银飞电子主要销售通信设备、仪器仪表、电力设备、热工仪表及校准设备。有示波器、频率计、万用表、阻抗分析仪、功率计、LCR数字电桥、音频分析仪、电容测试仪、电感测试仪、安规测试仪、直流电阻测试仪、网络分析仪、频谱仪、温度校准仪、数字测温仪、信号发生器、电源、电子负载、综合测试仪、信号源、滤波器测试仪、材料试验机、温度传感器、热像仪、变压器测试仪、噪声源、视频分析仪、过程校准仪、温度巡检系统等仪器。
温馨小贴士：请您仔细阅读产品使用说明书，正确使用本产品。
更多服务：(http://www.1001718.org )
服务热线： 23964499 23964699 23964599
北京博电PNT801的技术：
具有8路光以太网接口，可将RTDS输出的±10V模拟量信号转换成符合IEC61850-9-1、IEC61850-9-2协议格式的采样值报文
具有8个光串行接口，可将RTDS输出的±10V模拟量信号转换成符合IEC60044-7/8格式的FT3报文进行输出
每组光纤通讯接口可同时发送6组采样值、12组GOOSE发布，5组GOOSE订阅，收发IEEE1588报文
具有GOOSE订阅、发布功能，可将订阅到的GOOSE信息转换成硬接点开出，也可将硬接点开入转换成GOOSE报文输出
具有24路模拟量输入通道，可将24路模拟量值灵活定义到采样值报文的输出通道中
开机输出功能，可即时将模拟量通道数据实时转换为光数字采样报文输出
录波功能，可将采样值保存在装置内容RAM部，供上位机调用、分析
具有GPS、IRIG-B、IEEE1588同步对时功能
www.1001718.com
北京博电PNT801的附件：
以太网通讯接口
型号 10/100Base-TX (10/100Mbit、双绞线、自动交叉)
端口数量 1个
接口类型 RJ45
电缆型号 5类双绞线
状态指示 LED绿(点亮)：有效连接
LED黄(闪烁)：有数据交换
光纤通讯接口：用于IEC61850-9-1/2、GOOSE通讯
型号 100Base-FX (100Mbit、光纤、全双工)
光缆型号 62.5/125um（多模光纤，橘红色）
端口数量 8对
接口类型 LC
波长 1310nm
传输距离 > 1km
状态指示 Link指示灯：装置上电后，若光纤通信接口初始化正常，Link灯点亮
Rx/Tx指示灯：当有数据交换时，指示灯点亮（Rx为接收，Tx为发送）
FT3接口：用于IEC60044-7/8的FT3通讯
采用标准 IEC60044-7/8
端口数量 10个（8个输出口，2个输入口）
接口类型 ST
光缆型号 62.5/125μm
波长 850nm
传输距离 >1km
状态指示FT3输出 当有数据交换时，右侧Tx指示灯闪烁
状态指示B码接收 当接收到对时信号后，右侧Rx指示灯闪烁
模拟量输入
输入信号 交直流电压信号
通道数 24路
输入电压范围 ±10V（峰值）
采样频率 50kHz
采样精度 0.5%rg. 16bit A/D
输入阻抗 10kΩ
开关量输入
数量 8对
开入特性 30V～250V (DC或空接点自动识别）
采样频率 10kHz
时间分辨力 100μs
大测量时间 1.50×105s
计时误差 ± 1ms ( 0.001s～1s)
5 ± 0.1%(1s～1.50×105s)
防抖动时间设置范围（软件设置） 0ms～25ms
计数功能 <3kHz (脉宽>150μs)
电气隔离 8对开入电气隔离
门槛阻抗参数（空接点） 5kΩ…13kΩ
开关量输出（1-4）
类型 空接点不分极性（软件控制）
交流容量 Vmax：250V（AC）/Imax：0.5A
直流容量 Vmax：250V（DC）/Imax：0.5A
开关量输出（5-8）
类型 快速接点输出，响应速度为100us
交流容量 Vmax：220V（AC）/Imax：0.5A
直流容量 Vmax：220V（DC）/Imax：0.5A
供电电源
额定电压 单相，220V AC
允许范围 100V～240V (AC)
功耗 220V/1A
额定频率 50Hz±5Hz
机箱尺寸与重量 482.6mm*87.55mm*359.35mm
4.3kg
仪器可提供以下几种方式的同步接口：
l GPS同步接口：内置GPS模块，只需外接天线即可同步
l 光B码接口：接口类型ST，连接光纤62.5/125μm(多模光纤)
l IEEE1588对时功能：接口类型LC，前面板8对光以太网通讯接口
www.1001718.com
北京博电PNT801的介绍：
配合RTDS实时数字仿真系统，将该系统的仿真量以标准IEC61850报文（IEC61850-9-1/2、IEC60044-8、IEC61850-8-1）格式进行输出，实现电力系统动态仿真；也可配合PowerTest上位机软件作为数字继电保护测试仪使用。
