TGXZ电缆交流耐压试验装置

产品别称

变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆交流耐压试验装置、电缆耐压试验装置。

产品介绍

电缆耐压试验设备适用于10kV、35kV等电缆的交流耐压试验，变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振，在被试品上获得高电压、大电流。

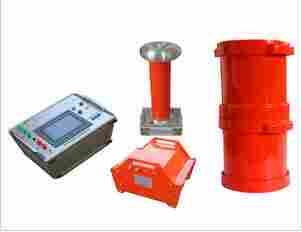

电缆交流耐压试验装置主要由变频电源（主机）、励磁变压器、谐振电抗器、电容分压器组成。

TGXZ电缆交流耐压试验装置频率的调节范围为30～300Hz，符合南方电网公司发布的企业标准《电力设备预防性试验规程》不但能满足高压 XLPE电缆的耐压要求，而且具有重量轻（单个部件重量不过30kg）、可移动性好的优点，适宜现场试验。

该装置中的谐振电抗器，励磁变压器采用干式环氧浇注，适合各类电缆的要求

产品特性

产品参数

额定输出电压          0～130 kV (有效值)及以下

输出频率                  20～300Hz

谐振电压波形          正弦波，波形畸变率≤1%

满负载工作时间      连续工作时间60min

系统品质因数          大负载下≥20

频率调节细度          0.1Hz，不稳定度≤0.01%

工作电源                  220V或380V单相市电

系列产品配置及适用范围：

产品型号 产品基本配置

变频电源

1台 谐振电抗器 励磁变压器

1台 分压器

1台 适用对象

TGXZ-44/22 2.5kW 1A/22kV

二台 2.5kVA/1kV 25kV 10KV电缆≤1km

(300m㎡)

TGXZ-88/22 4KW 2A/22kV

二台 4kVA/1kV 25kV 10KV电缆≤2km

(300m㎡)

兼容10kV开关，变压器等设备

TGXZ-132/22 6KW 2A/22kV

三台 6kVA/1/3kV 60kV 10KV电缆≤3km

(300m㎡)

35KV电缆≤1km

(300m㎡)

TGXZ-176/22 8kW 2A/22Kv

四台 8kVA/1/3kV 60kV 10KV电缆≤4km

(300m㎡)

35KV电缆≤1km

(300m㎡)

TGXZ-220/22 10kW 2.5A/22kV

四台 10kVA/1/3kV 60kV 10KV电缆≤5km

(300m㎡)

35KV电缆≤1.2km

(300m㎡)

TGXZ-264/22 12kW 2A/22kV

六台 12kVA/1/3kV 60kV 10KV电缆≤6km

(300m㎡)

35KV电缆≤2km

(300m㎡)

TGXZ-396/22 18kW 3A/22kV

六台 18kVA/1/3kV 60kV 10KV电缆≤8km

(300m㎡)

35K电缆≤2.5km

(300m㎡)

兼容10-35KV开关，变压器等设备

上海天皋电气有限公司www.tgdqsh.com电话：
