◆ 概述

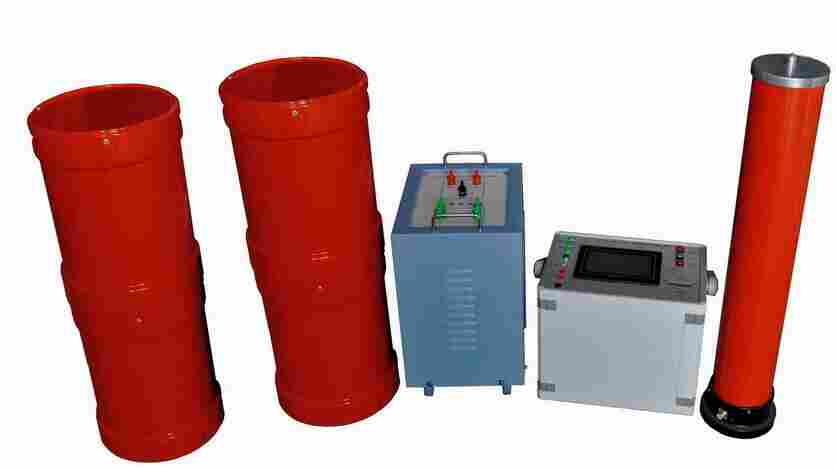

FS系列调频串联谐振试验装置适用于大容量、高电压的电容性绝缘试品，如发电机、电力变压器、高压交联电力电缆、互感器、套管等的高压耐压试验，装置电压和容量大小可根据用户需求定制。变频串联谐振试验装置是运用LC串联谐振的原理，通过改变输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。 华胜FS系列变频串联谐振高压试验装置符合 DL/T 849.6-2004《高压谐振试验装置》技术要求。
◆调频串联谐振试验装置主要功能和特点
☆ 装置可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。
☆ 自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，后锁定谐振频率。
☆ 支持多种试验模式。系统支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。
☆ 系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能。
☆ 保护功能完善。具备零位保护（电压输出控制旋钮不在零位时，禁止系统启动），过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。
◆调频串联谐振试验装置主要技术参数
☆ 谐振电压波型：正弦波，波形畸变率＜1.0% 。
☆ 输出频率：30～300Hz
☆ 工 作 制：满功率输出下，连续工作时间60min 。
☆ 品质因素：30～80
☆ 工作电源：380/220V±10%，50±0.5Hz。
☆ 工作环境：温度－10℃～+50℃；湿度＜95%，无凝露状况 。
◆调频串联谐振试验与其它耐压试验的比较
比较内容
工频耐压
直流耐压
变频耐压
0.1Hz耐压
耐压等效性
好
差
好
好
绝缘破坏性
小
大
小
小
操作安全性
较高
较低
较高
高
试验接线难度
复杂
较复杂
较复杂
简单
高电压
较高
较高
高
≤90kV
设备重量
大
小
较大
小
◆调频串联谐振试验装置适用范围
☆ 电缆变频谐振装置；
☆ 发电机交流耐压装置；
☆ 变电站电气设备交流耐压谐振装置；
☆ CVT检验用谐振升压装置等。
◆产品别称：
串联谐振高压耐压装置，变频串联谐振装置，调谐耐压试验装置，调谐高压发生器。
