【简单介绍】
其他 外形尺寸 450*490*850mm
执行质量标准 国标 产地 国产
加工定制 是

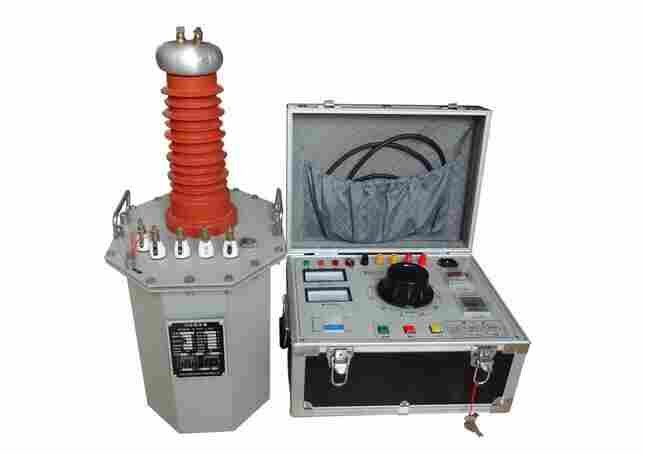

YDJ油浸式试验变压器对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。 【详细说明】
一、产品概述：
YDJ油浸式试验变压器是一种高压测试设备，本系列产品采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所的试验仪器。
YDJ油浸式试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。
二、型号含义：
交直流高压试验变压器/TQSB
三、YDJ油浸式试验变压器原理图
交直流高压试验变压器/TQSB
四、YDJ油浸式试验变压器技术要求：
1、试验变压器使用环境要求：
1.1 输入电压：交流220V或380V，50Hz；
1.2 环境温度：-40℃～40℃；
1.3 相对湿度：≤85%（环境温度为25℃时）；
1.4 不含有化学性气体及蒸汽的环境中；
1.5 无爆炸性危险的气体中；
1.6 不受雨水浸入的场合下。
2、技术参数：
型号规格 容量 kVA 低压输入 交流高压输出 直流高压输出 kV 测量 变比
电压 V 电流 A 电压 kV 电流 mA
TQSB- 50 30 70 500
TQSB-3/50 3 200
TQSB-5/50 5 200 25 50 100 70 500
TQSB-10/50 10 200 50 50 200 70 500
TQSB-20/50 20 400 28 50 400 70 500
TQSB-30/50 30 400 43 50 600 70 500
TQSB-50/50 50 400 72 50 1000 70 500
TQSB-10/100 10 200 50 100 100 140 1000
TQSB-20/100 20 400 28 100 200 140 1000
TQSB-30/100 30 400 43 100 300 140 1000
TQSB-50/100 50 400 72 100 500 140 1000
TQSB-100/100 100 400 144 100 1000 140 1000
