带电缆缆绳浮球液位开关安装注意事项

西安秦控测控仪表有限公司 www.xaqksm.com 联系人 张工  QQ3098752790 微信

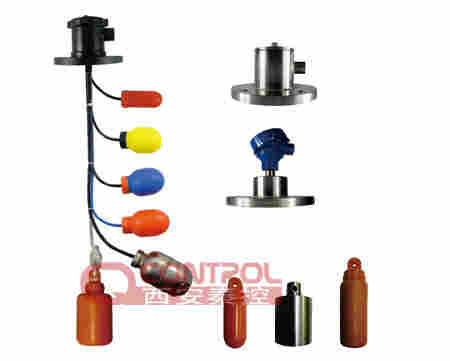

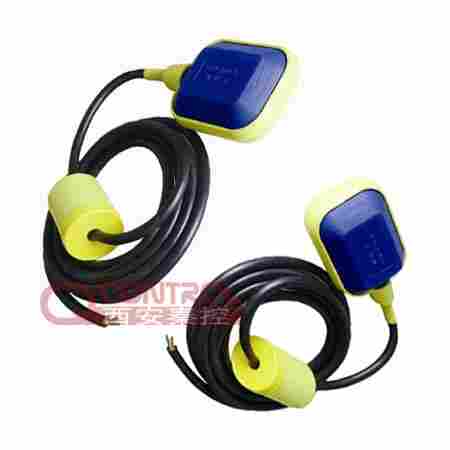

电缆浮球开关是利用微动开关或水银开关做接点零件，当电缆浮球以重锤为原点上扬一定角度时（通常微动开关上扬角度为28°±2°水银开关上扬角度为10°±2°），开关便会有ON或OFF信号输出。CF-P型是利用塑胶射出一体成型，所以结构坚固，性能稳定可靠，同时无毒、耐腐蚀，安装方便，价格低廉，对长距离多点控制、沉水泵、有波动的液体或有杂质的液体控制效果佳。一般液体亦可使用。电缆线长度任何长度皆可定制。

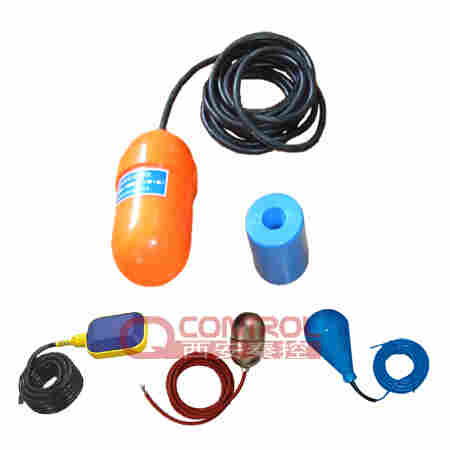

二、重锤安装
Ａ 将浮球开关的电缆线从重锤的中心下凹圆孔处穿入后，轻轻推动重锤使嵌在圆孔上方的塑胶环因电缆头之推力而脱落。（如果有必要的   话，也可用螺丝起子把此一塑胶环拆下）。再将这个脱落的塑胶环套在电缆上你所想固定重锤以设定液位之位置。

Ｂ 轻轻地推动重锤拉出电缆，直到重锤中心扣住塑胶环，重锤只要轻扣在塑胶环上即不会滑落，此塑胶环如有损坏或遗失，可用同径裸铜线扣入电缆代替。

重锤为购买才附上之配件。

电缆浮球液位开关安装注意事项

三、安装注意事项

1． ① 使用黑色和蓝色的电线：浮球在上液位时，接点是不通的状态。浮球在下液位时，接点是接通的状态。

② 使用黑色和棕色的电线：浮球在上液位时，接点是接通的状态。浮球在下液位时，接点是不通的状态。

2．浮球动作长度a必须小于槽壁与电缆距离A，浮球控制低水位d必须大于水位D。

3．安装位置与流入口应保持适当距离以免浮球开关被入水口吸入。

4．安装位置与流入口应保持适当距离以免被水冲击造成感应不正确，若无法避免时可加装防护管改善。
