产品类型：开关状态指示仪 开关状态指示器 开关状态显示器
产品型号：ED92
产品：三达电子/sanda
公司出厂：株洲三达电子制造有限公司
售后保障：质保两年，包邮，免费选型，免费安装指导
一、ED92产品概述
ED92开关状态指示仪具有极高的性、接线简单、维护方便，现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。

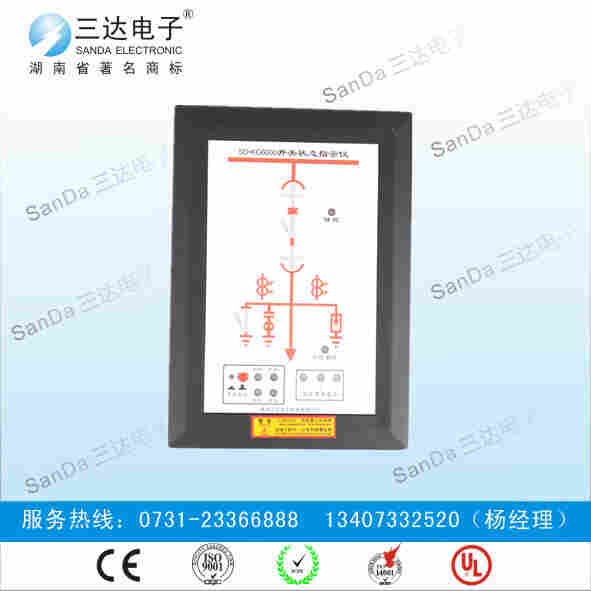

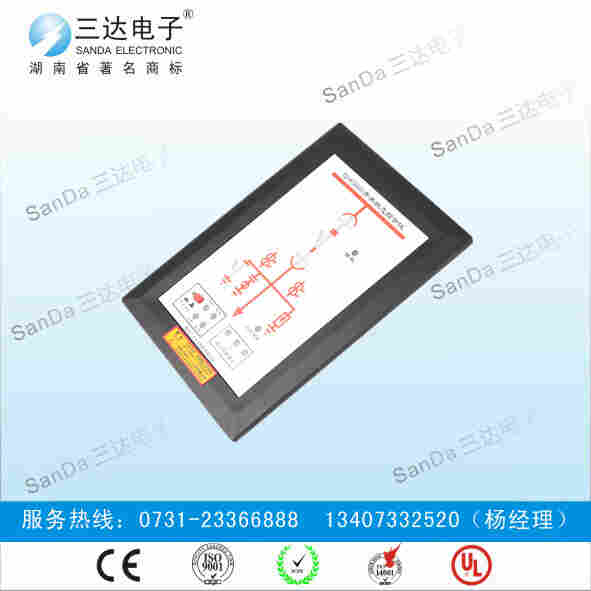

开关状态指示仪产品概述图：
二、ED92开关状态指示仪技术指标
1. 工作电压: 装置供电AC/DC220V±10% 50HZ。
2. 电压回路功耗: ≤10VA。
3. 抗电强度: 外壳与端子间≥AC2000V。功耗≤10W。
4. 绝缘性能: 外壳与端子间大于100MΩ。
5. 通讯: RS485 波特率2400。
6. 工作环境： 正常工作温度-20-70℃； 年平均湿度≤95%RH。
7. 抗电磁干扰性能： 符合IEC60255-22的标准规定。
三、ED92开关状态指示仪主要功能
1. 断路器状态指示:(无源触点输入）
合闸时，合闸触点闭合，红色模拟条亮
分闸时，分闸触点闭合，绿色模拟条亮
2. 断路器位置指示:(无源触点输入）:
工作位置触点闭合时，红色垂直模拟条亮
实验位置触点闭合时，绿色水平模拟条亮
3. 弹簧储能指示(无源触点输入）
触点闭和，红色弹簧符号亮，表示已储能
触点断开，绿色弹簧符号亮，表示未储能
4. 接地闸刀位置指示(无源触点输入）
触点闭合，红色垂直模拟条亮，表示接地合闸
触点断开，绿色模拟条亮，表示接地断开
注：装置模拟显示输入接点均来自断路器辅助触点及行程开关，均为无涯接点。
四、ED92安装方式
1.外形尺寸：220*155*31mm
2.安装方式：面板式安装
3.开孔尺寸：（197×132）mm
五、ED92订货须知
1. 提供根据一次系统图或原产品正面和背面图，确认开口尺寸
2. 确定电压等级及装置工作电源
3. 几路温湿度控制温湿度传感器线长几米
4. 是否带RS485通讯接口是否带语音提示功能
