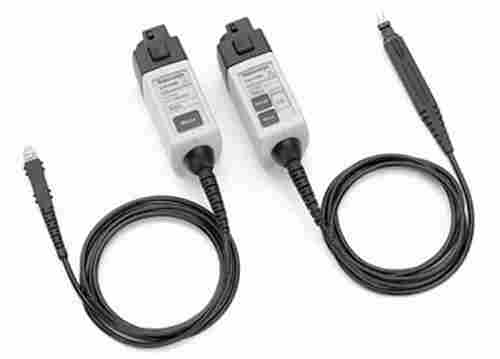

美国泰克TAP1500有源探头
美国泰克TAP1500有源探头主要特点与优点
杰出的电气性能
■≥1.5 GHz探头带宽
■<267 ps上升时间
■≤1 pF的输入电容
■1MΩ输入阻抗
■-8 V至+8 V输入动态范围
■-10 V至??+10 V输入偏置范围
通用机械性能
■小紧凑型探头探测小尺寸电路元件
■DUT附配件小SMDS能够连接到0.5毫米间距
■可靠性鲁棒设计
使用方便
■直接连接到示波器的TekVPI™探头接口
■在示波器显示屏上提供自动单位缩放和读数
■示波器探头探头状态/诊断信息菜单显示，方便地访问和控制探头直流偏置
■远程GPIB / USB通过示波器的探头控制
美国泰克TAP1500有源探头应用
■高速数字系统设计
■组件设计和表征
■制造工程和测试
■教育研究
■信号电压摆幅至16 V P-P
TAP1500单端有源FET探头提供优异的高速的数字系统设计所需的电气和机械性能。
■较低的被测负载效应≤1 pF的输入电容和1MΩ输入阻抗
■小SMDS所附的多功能DUT的连接
■保留在≤1 GHz示波器探头仪器的带宽

美国泰克TAP1500有源探头主要技术指标

特征	描述
带宽（仅探头）	≥1.5KMHz
衰减（仅探头）	10X±2％
上升时间（仅探头）	<267 PS
输入电容	<1 PF
输入电阻	1MΩ（兆欧）
线性动态范围	±1.8 V（16V P-P）
输入偏置范围	±10 V
大输入电压（nondestruct）	±15V（DC + AC峰值）
传播延迟	5.3ns
探头尺寸	11.25×5.1×60.4mm或0.44×0.20× 2.38 inch （高×宽×长）
电缆长度	1300mm （51inch）
重量	0.45kg （1bl）

电源要求
TAP1500由示波器的TekVPI探头接口直接供电。
示波器
示波器用的TekVPI™探头接口。
注：为了获得佳的探头支持，下载并安装示波器软件的新版本www.tektronix.com
环境参数

特征		描述
温度	操作	0°C至+50°C
温度	非工作	-40℃至+71°C
湿度	操作	高达5％至95％的相对湿度（RH）的+30°C，5％至85％RH以上+30℃至+50°C;非冷凝
湿度	非工作	高达5％至95％的相对湿度（RH）的+30°C，5％至85％RH以上+30℃至+75°C;非冷凝
海拔	操作	高为3,000米（10,000英尺）
海拔	非工作	高达15,240米（50,000英尺）
监管	规范标签	WEEE（欧盟）

标准保修：一年部件和人工
美国泰克TAP1500有源探头订购信息
TAP1500X2：.5 GHz有源探头。贴现两个TAP1500探头包。
标准配件

描述	数量与TAP1500或TAP1500X2	重新排序编号	再订购数量
低电感的1英寸Z型接地导线	每个2	196-3439-XX	各1个（10 PKG）
3英寸地线	每个2	196-3437-XX	各1个（2 PKG）
6英寸地线	每个2	196-3436-XX	各1个（2 PKG）
Y型铅适配器	每个2	196-3463-XX	各1个（2 PKG）
颜色编码片段	2 5种颜色	016-1315-XX	2 5种颜色
焊探头提示	10元	131-5638-XX	各1个（10 PKG）
微CKT测试提示	各4个	206-0569-XX	各1个
直角方针适配器	每个2	214-4227-XX	各1个
100平方毫米引脚接地适配器	每个2	131-5777-XX	各1个
用户手册* 1	各1个	071-1809-XX英语或 071-1810-XX日本或 071-1811-XX简体中文	各1个
尼龙便携袋* 2	各1个	016-1952-XX	各1个

订货时，必须* 1 手册语言

高速差分探测系统，为串行总线 PHY 测量提供连接和信号保真度。高速串行标准中使用的差分信令需要非常准确的。泰克低压差分探头中提供业内的带宽和信号保真度，确保您看到所有细节。泰克提供的 TriMode& 8482; 架构只需单个连接即可进行差分、单端和共模测量，简化了测量采集！
TDP1500/TDP3500主要用途

常见高速串行总线设计的设计、验证、调试和：I2C；CAN/LIN；SPI；串行 ATA；以太网 (GbE)；USB 2.0；FireWire (1394b)
信号完整性、抖动和定时分析
制造工程和测试
TDP1500/TDP3500特点介绍

特性和优点
的电子性能
3.5 GHz 和 1.5 GHz 带宽型号 – 准确测量串行和数字应用
的共模抑制 – 减少更高共用环境中的错误
低电容和电阻负载 – 保持信号保真度并降低直流偏压相互影响

全面的机械性能
用于探测小型几何电路元件的紧凑型探头头部尺寸
利用 DUT 连接附件能够连接适当间隔的 SMD
强大的可靠性设计

易用性
直接连接到具有 TekVPI™ 探头接口的示波器
在示波器画面上实现自动单位缩放和读数
轻松访问探头补偿盒控制或示波器探头菜单显示，了解状态、设置控制和诊断信息

集成示波器/探头系统
直接连接 TekVPI™ 示波器接口并从中供电（直接连接至 TekVPI 示波器，无需像许多竞争对手要求的那样需要外部电源）
单键访问示波器探头菜单
从探头补偿盒或示波器用户界面进行设置和控制
自动调零 – 输出偏置调零
通过示波器实现远程 GPIB/USB 探头控制
差分探头 – 更好的测量工具

差分有源探头为高频测量提供了更真实的信号复制和保真度。通过低输入电容和通用被测设备连接能力，TDP1500 和 TDP3500 差分端有源探头提供了当今数字系统设计所需要的的高速电子和机械性能。

TDP1500 和 TDP3500 差分探头经过专门设计，可使用和直接连接到带有 TekVPI™ 探头接口的示波器，通过解决以下三个传统问题来实现高速信号采集和测量保真度：

DUT 负载效应 – 通过降低输入电容和高输入电阻来减少
DUT 连接能力 – 各种附件可用于连接小型 SMD，一些为标配，一些为使用
系统（示波器和探头）带宽大化 – 用于高达 3.5 GHz 的 TekVPI 接口示波器型号所有测量的探测解决方案
