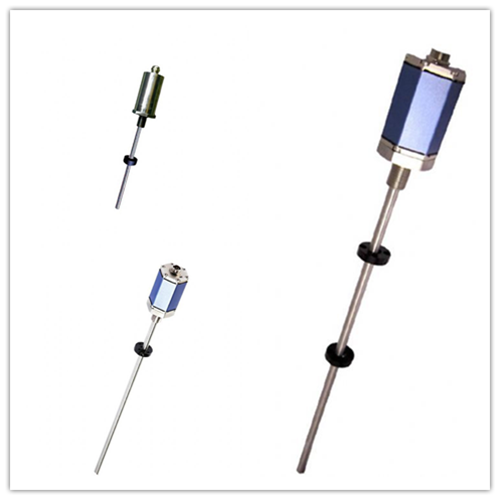

HSBG-E7260-C/D磁致伸缩位移传感器

HSBG-E7260-C/D磁致伸缩位移传感器
一、概述
HSBG-E7260-C/D磁致伸缩位移传感器具有高稳定、高可靠、高精度、长寿命、免维护、安装方便、简单、运行成本低等特点，可测量液位、界面、温度和密度等特点，可全方位电浮筒液位计。应用于电厂、石油化工、冶金、轻工、医药、食品、水处理等领域各类储罐、油水界面及其它界面的测量。
原理：磁致伸缩液位计是由测量管、浮子和电子变送器三部分组成。测量管外管为不锈钢保护管，内部为磁致伸缩线；浮子沿测量管随液面上升或下降，浮子内装有磁铁，并在周围形成磁场；电子变送器定时发出电流脉冲，称起始脉冲，该脉冲沿磁致伸缩线向下传播，在向下运动中其周围也产生一个磁场。两磁场相遇瞬间产生一个扭力，作用于磁致伸缩线上，形成一个返回脉冲。该脉冲以固定的速度向上传播，并被电子变送器所接收。通过测量起始脉冲与返回脉冲之间的时间间隔即可的测出液位高度。

湖北杭荣电气有限公司

销售热线：
传真
询价QQ：2687803023
销售电话：
联系人：雷经理

二、主要技术指标
 * 测量范围：50～6000mm（杆式结构和防腐结构）    精     度：±0.01%或±1mm
                       mm （缆式结构）                分 辨 率：0.1mm
 * 测杆材质：不锈钢304、316、304＋四氟套管           温度检测：1～5个
 * 模拟输出：4～20mA（现场显示可选）                     供    电：24VDC
 * 数字输出：RS485                                                         工作压力：≤10MPa
 * 介质温度：-40～85℃～280℃                                     环境温度：-20～70℃
 * 介质密度：≥0.4g/cm3                                                  介质粘度：≤30CP
 * 过程连接： G3/4、（3/4NPT或M20×1.5可选）       防护等级：IP65
 * 下端固定： 吸盘、挂钩、重锤（仅用于软缆式）    防爆等级：ExiaⅡCT6
 * 产品类型：
   HSBG-E7260-C磁致伸缩位移传感器
   HSBG-E7260-D高精度磁致伸缩位移传感器
