【简单介绍】

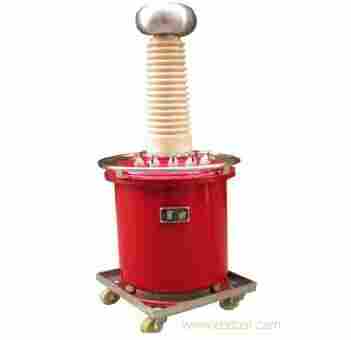

我公司经过多年的努力，研究了充气式轻型试验变压器，上海天皋电气有限公司 充气式试验变压器厂家直销本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20%－60%（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用.【详细说明】
充气式试验变压器工作原理：
把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入YDQ试验变压器初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。此工频高经高压硅堆整流及稳压电容器滤波可取得直流高压，其幅值是工频高压有效值的2倍。
充气式试验变压器技术参数：
>电压等级：10——600KV
>容量范围：1——600KVA
>空载电流：<7%
>阻抗电压：<8%
>额定电压局放量：<5PC
充气式试验变压器特性：
1、洁净，无油污，勿需维护；
2、不受恶劣气候环境影响，现场搬运勿须静止即可做试验；
3、绝缘强度明显高于油浸试验变压器，电晕极小。
充气式试验变压器产品使用条件：
1、充气式交流试验变压器额定使用条件下应满足下列要求：
（1)周围环境温度：-20℃~+40℃
（2)相对温度小于85%
（3)安装地点无严重影响变压器绝缘的气体、蒸气、化学性积尘，污垢及其它爆炸性介质的场所。
（4）充气式交流试验变压器使用时应使其输入电压逐步升高且应在输出端串入足够的保护电阻，切忌高压状态下断合设备。
2、该变压器允许运行时间。
在额定容量的额定电压下，连续运行不得过半小时，每次工作时间间隔为工作时间的5-10倍，以保证变压器的充分散热，在额定电压和额定电流的三分之二的工况条件下允许长期连续运行。
充气式试验变压器试验方法：
1、按照各种试验先把线接好。
2、做交流耐压时短路杆插入孔J中，做直流泄漏试验，取出短路杆。
3、限流电阻配置：工频耐压每伏0.3~1欧：直流每伏5~10欧，一般试验可不用。
4、拆除被试品线引线，套管及器身脏污清除，必要时采用屏蔽措施。
5、准备工作和安全措施就绪，空试一次设备。
6、接上被试品，直流试验应用屏蔽线，以消除杂散泄漏。
7、合上电源，控制箱（柜）电源批示绿灯亮。
8、按下起动按钮，起动指示灯亮。
9、对控制箱，顺时针均匀加电，注视电压表达到额定电压值。
10、持续规定耐压时间并注视电流表指示。
11、耐压时间到，注视KV表，迅速均匀降零。
12、高压部分可能被充电部位一一放电后，改变或拆除高压引线，及一切引线至此一次试验终止。
