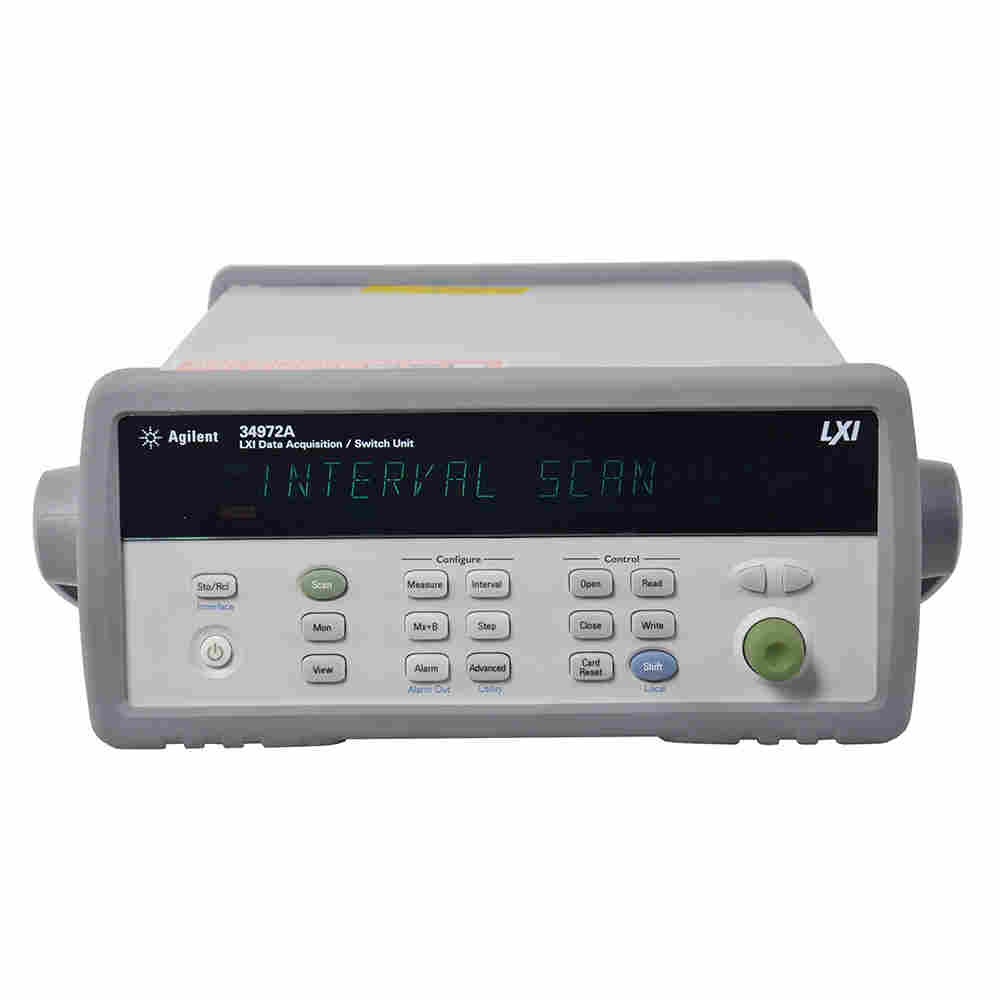

Keysight 34972A 数据采集开关单元包括 3 插槽主机、内置的 6 ½ 位数字万用表以及 8 个不同的开关和控制模块。该产品具有内置的 LAN 和 USB 接口，因此您可以轻松地连接到 PC 或笔记本电脑，而无需购买其他 IO 卡或转换器接口。借助直观的图形 Web 界面，用户能够通过网络轻松地远程控制每个通道的测量配置、数据记录和数据监测。借助 34972A，现场应用将不再需要使用计算机。您可以使用 USB 闪存将 Bench
34972A 能够支持所有 34970A 插入式模块。通过简单的地址变换，34972A 可轻松地集成到现有测试中，而不需要改变线路或硬件。插入式模块还具有板上螺栓型端子和继电器关闭计数的特性，因此您可以创建一个紧凑的数据记录仪、全功能数据采集系统或低成本开关单元，能够在工作台、网络或现场应用中方便地进行连接、配置和使用
3 插槽 LXI 数据采集单元具有 6 ½ 位数字万用表（22-bit）和 8 个插入式模块可供选择。
可以测量 11 种不同的输入信号，包括通过热电偶、RTD 和热阻器测量的温度；DC/AC 电压或电流、2 线或 4 线电阻、频率和周期
支持所有 34970A 开关和控制插入模块，并且向后兼容 34970A SCPI 命令集
1Gbit LAN 和 USB 2.0，可方便地连接至 PC
用于数据存储或传输的 USB 存储器端口
图形 Web 界面，可简化设置和控制
免费的 BenchLink data logger 软件，无需编程即可进行测试。
|
量程[3] |
频率等 |
24 小时[2] 23 °C ± 1 °C |
90 天 23 °C ± 5 °C |
1 年 23 °C ± 5 °C |
温度系数 0 °C–18 °C、 28 °C–55 °C |
|
直流电压 |
|
|
|
|
|
|
100.0000 mV |
|
0.0030 + 0.0035 |
0.0040 + 0.0040 |
0.0050 + 0.0040 |
0.0005 + 0.0005 |
|
1.000000 V |
|
0.0020 + 0.0006 |
0.0030 + 0.0007 |
0.0040 + 0.0007 |
0.0005 + 0.0001 |
|
10.00000 V |
|
0.0015 + 0.0004 |
0.0020 + 0.0005 |
0.0035 + 0.0005 |
0.0005 + 0.0001 |
|
100.0000 V |
|
0.0020 + 0.0006 |
0.0035 + 0.0006 |
0.0045 + 0.0006 |
0.0005 + 0.0001 |
|
300.000 V |
|
0.0020 + 0.0020 |
0.0035 + 0.0030 |
0.0045 + 0.0030 |
0.0005 + 0.0003 |
|
真正有效值交流电压[4] |
|
|
|
|
|
|
所有范围为 |
3 Hz–5 Hz |
1.00 + 0.03 |
1.00 + 0.04 |
1.00 + 0.04 |
0.100 + 0.004 |
|
100.0000 mV |
5 Hz–10 Hz |
0.35 + 0.03 |
0.35 + 0.04 |
0.35 + 0.04 |
0.035 + 0.004 |
|
至 100.0000 V |
10 Hz–20 kHz |
0.04 + 0.03 |
0.05 + 0.04 |
0.06 + 0.04 |
0.005 + 0.004 |
|
|
20 kHz–50 kHz |
0.10 + 0.05 |
0.11 + 0.05 |
0.12 + 0.05 |
0.011 + 0.005 |
|
|
50 kHz–100 kHz 100 kHz–300 kHz[5] |
0.55 + 0.08 4.00 + 0.50 |
0.60 + 0.08 4.00 + 0.50 |
0.60 + 0.08 4.00 + 0.50 |
0.060 + 0.008 0.20 + 0.02 |
|
300.0000 V |
3 Hz–5 Hz |
1.00 + 0.05 |
1.00 + 0.08 |
1.00 + 0.08 |
0.100 + 0.008 |
|
|
5 Hz–10 Hz |
0.35 + 0.05 |
0.35 + 0.08 |
0.35 + 0.08 |
0.035 + 0.008 |
|
|
10 Hz–20 kHz |
0.04 + 0.05 |
0.05 + 0.08 |
0.06 + 0.08 |
0.005 + 0.008 |
|
|
20 kHz–50 kHz |
0.10 + 0.10 |
0.11 + 0.12 |
0.12 + 0.12 |
0.011 + 0.012 |
|
|
50 kHz–100 kHz 100 kHz–300 kHz[5] |
0.55 + 0.20 4.00 + 1.25 |
0.60 + 0.20 4.00 + 1.25 |
0.60 + 0.20 4.00 + 1.25 |
0.060 + 0.020 0.20 + 0.05 |
|
电阻[6] |
|
|
|
|
|
|
100.0000 Ω |
1 mA电流源 |
0.0030 + 0.0035 |
0.008 + 0.004 |
0.010 + 0.004 |
0.0006 + 0.0005 |
|
1.000000 kΩ |
1 mA |
0.0020 + 0.0006 |
0.008 + 0.001 |
0.010 + 0.001 |
0.0006 + 0.0001 |
|
10.00000 kΩ |
100 μA |
0.0020 + 0.0005 |
0.008 + 0.001 |
0.010 + 0.001 |
0.0006 + 0.0001 |
|
100.0000 kΩ |
10 μA |
0.0020 + 0.0005 |
0.008 + 0.001 |
0.010 + 0.001 |
0.0006 + 0.0001 |
|
1.000000 MΩ |
5.0 μA |
0.002 + 0.001 |
0.008 + 0.001 |
0.010 + 0.001 |
0.0010 + 0.0002 |
|
10.00000 MΩ |
500 nA |
0.015 + 0.001 |
0.020 + 0.001 |
0.040 + 0.001 |
0.0030 + 0.0004 |
|
100.0000 MΩ |
500 nA|| 10 MΩ |
0.300 + 0.010 |
0.800 + 0.010 |
0.800 + 0.010 |
0.1500 + 0.0002 |
|
频率和周期[7] |
|
|
|
|
|
|
100 mV至 300 V |
3 Hz–5 Hz |
0.10 |
0.10 |
0.10 |
0.005 |
|
|
5 Hz–10 Hz |
0.05 |
0.05 |
0.05 |
0.005 |
|
|
10 Hz–40 Hz |
0.03 |
0.03 |
0.03 |
0.001 |
|
|
40 Hz–300 kHz |
0.006 |
0.01 |
0.01 |
0.001 |
|
直流电流(仅限 34901A) |
|
|
|
|
|
|
10.00000 mA |
<0.1 V压降 |
0.005 + 0.010 |
0.030 + 0.020 |
0.050 + 0.020 |
0.002+ 0.0020 |
|
100.0000 mA |
<0.6 V |
0.010 + 0.004 |
0.030 + 0.005 |
0.050 + 0.005 |
0.002 + 0.0005 |
|
1.000000 A |
<2 V |
0.050 + 0.006 |
0.080 + 0.010 |
0.100 + 0.010 |
0.005 + 0.0010 |
|
真有效值交流电流(仅限 34901A) |
|
|
|
|
|
|
10.00000 mA |
3 Hz–5 Hz |
1.00 + 0.04 |
1.00 + 0.04 |
1.00 + 0.04 |
0.100 + 0.006 |
|
and[4] 1.000000 A |
5 Hz–10 Hz |
0.30 + 0.04 |
0.30 + 0.04 |
0.30 + 0.04 |
0.035 + 0.006 |
|
|
10 Hz–5 kHz |
0.10 + 0.04 |
0.10 + 0.04 |
0.10 + 0.04 |
0.015 + 0.006 |
|
100.0000 mA[8] |
3 Hz–5 Hz |
1.00 + 0.5 |
1.00 + 0.5 |
1.00 + 0.5 |
0.100 + 0.06 |
|
|
5 Hz–10 Hz |
0.30 + 0.5 |
0.30 + 0.5 |
0.30 + 0.5 |
0.035 + 0.06 |
|
|
10 Hz–5 kHz |
0.10 + 0.5 |
0.10 + 0.5 |
0.10 + 0.5 |
0.015 + 0.06 |
|
温度 类型 |
1 年期精度[9] |
|
扩展量程 |
1 年期精度[9] |
温度系数/°C |
|
热电偶[10] B |
1100 °C 至 1820 °C |
1.2 °C |
400 °C 至 1100 °C |
1.8 °C |
0.03 °C |
|
E |
–150 °C 至 1000 °C |
1.0 °C |
–200 °C 至-150 °C |
1.5 °C |
|
|
J |
–150 °C 至 1200 °C |
1.0 °C |
–210 °C 至-150 °C |
1.2 °C |
|
|
K |
–100 °C 至 1200 °C |
1.0 °C |
–200 °C 至-100 °C |
1.5 °C |
|
|
N |
–100 °C 至 1300 °C |
1.0 °C |
–200 °C 至-100 °C |
1.5 °C |
|
|
R |
300 °C 至 1760 °C |
1.2 °C |
–50 °C 至 300 °C |
1.8 °C |
|
|
S |
400 °C 至 1760 °C |
1.2 °C |
–50 °C 至 400 °C |
1.8 °C |
|
|
T |
–100 °C 至 400 °C |
1.0 °C |
–200 °C 至-100 °C |
1.5 °C |
|
|
RTD 电阻为 49 Ω至 2.1 kΩ |
–200 °C 至 600 °C |
0.06 °C |
|
|
0.003 °C |
|
热敏电阻 2.2 k, 5 k, 10 k |
–80 °C 至 150 °C |
0.08 °C |
|
|
0.002 °C |
