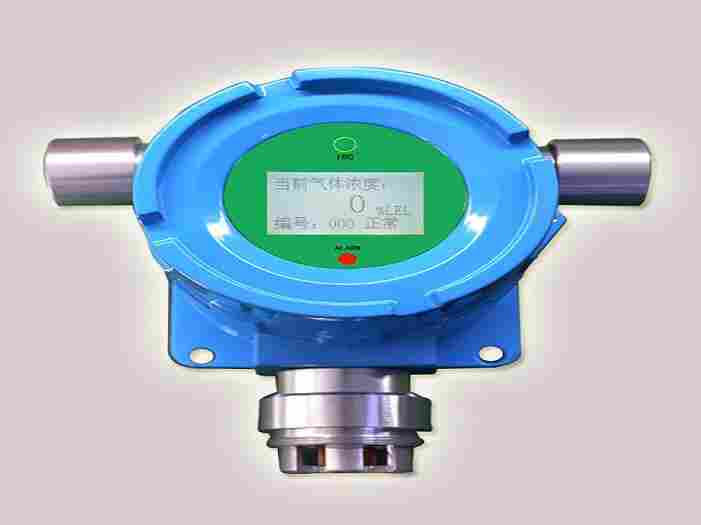

可燃气体探测器，其防爆性能符合GB3836.1-2000、GB3836.2-2000标准要求，属隔爆型，防爆标志为EXdⅡCT6。是用于检测空气中燃气的含量，当燃气的浓度达到或高于预定水平时，探测器会输出相应信号给报警控制器，与CA系列可燃气体报警控制器系列产品连接使用。本产品适用于餐馆、酒店、锅炉房、配气站等防爆场所。
二、特点
·传感器采用的进口催化燃烧式元件
·性能稳定，灵敏可靠，使用寿命长
·零飘移小，可长期连续工作
·抗中毒性好，抗干扰能力强
·采用烧结金属网防爆阻燃器件
·气体渗透性好，阻燃防爆安全系数大
·本产品为隔爆型设计
三、技术指标：
|
检测原理
|
催化燃烧式
|
检测方式
|
自然扩散式
|
|
检测内容
|
空气中的可燃气体
|
工作方式
|
长期连续工作
|
|
检测范围
|
0-LEL(爆炸下限)
|
响应时间
|
≤30S
|
|
检测误差
|
不过±5%LEL
|
环境温度
|
-40℃~+70℃
|
|
输出信号
|
浓度数字信号
|
相对湿度
|
30%~95%
|
|
工作电压
|
DC9V～DC36V
|
传感器寿命
|
3年
|
|
信号传输距离
|
≤1000米
|
工作压力
|
（86~106）kPa
|
|
外型尺寸
|
157.5×130×93mm
|
防爆级别
|
ExdⅡCT6(隔爆型)
|
|
进线接口
|
3/4G内螺纹
|
重量
|
1Kg
|
|
通信方式
|
RS485
|
产品执行标准
|
|
四、基本参数
1. 工作电压：DC9V～DC36V
工作电流：＜200mA@DC12V
2. 报警设定值
甲烷探测器：1%LEL~50%LEL；
丙烷探测器：1%LEL~50%LEL。
3. 报警动作值
探测器的报警动作值不应低于1%LEL；
探测器的报警动作值与报警设定值之间不应过±5%LEL 。
五、防爆要点
1. 探测器外壳应符合GB3836.1-2000、GB3836.2-2000中隔爆型要求；
2. 探测器外壳采用铝合金铸造而成，为圆柱型，防爆结合面为螺纹结合面；
3. 壳体螺纹结合面参数：M80×1.5-6g，齿合扣数≥6；
4. 传感器护壳部分采用铝合金，结合面也是圆柱型螺纹。
5. 探测器的传感器与空气的接触采用黄铜过滤网（厚度≥3mm），黄铜过滤片与铝合金的结合面采用环氧树脂胶贴，该胶耐高温（150℃）、耐油、耐水、耐老化、密封粘接强度高、无刺激性气味。
6. 探测器能承受的高表面温度为120℃。壳体能承受的压力为1.5Mpa，历时10～12s，不漏水。
六、探测器的安装
探测器是直接感受空气中可燃气体的关键部件，其安装位置是否合理，将关系到整个监控系统是否正常发挥监控功能，使系统处于佳的工作状态。探测器为防爆电气设备，应安装在危险区，即含有可燃气体的使用现场。
1、安装说明
l 探测器进线接头为1/2G内螺纹。
l 安装时须将探测器的探测头朝下，应保证进气隔爆面不被颗粒物质或液体堵塞，以免影响气体扩散。
2、安装位置和高度要求
l 探测器安装位置应选在易于发生可燃气体泄漏的部位，如设备的阀门、管道的接口、气源等地方。
l 根据空气流动方向决定安装位置，应尽可能迎向可燃气体扩散来的方向，以提高监测效果。
l 根据空气中被检测可燃气体的比重确定安装位置和安装高度。
l 探测器的安装位置，还要考虑避免振动和碰撞，维护方便等因素。
l 探测器为防爆电气设备时，要注意外壳接地，室外安装时，还要加装防雨罩。
七、探测器的维护
1、不能随意打开探测器的盖子，不得改动机内部件。
2、值班员应定期清理机壳表尘，不能用液体清洗及湿布擦洗。
3、每隔2个月，由专人将现场探测器上铝合金头内黄色的防污网罩（黄铜空气过滤网罩）拆下清洗，以免污染过重造成堵塞，影响探测器性能。注意清洗后的网罩需干燥后，方可安装回原位。
4、当系统检修时，必须关闭所有电源。
5、如需对本系统的设备进行修理或替换零件，请与经销商或生产厂家联系，厂家售后服务电话：。
