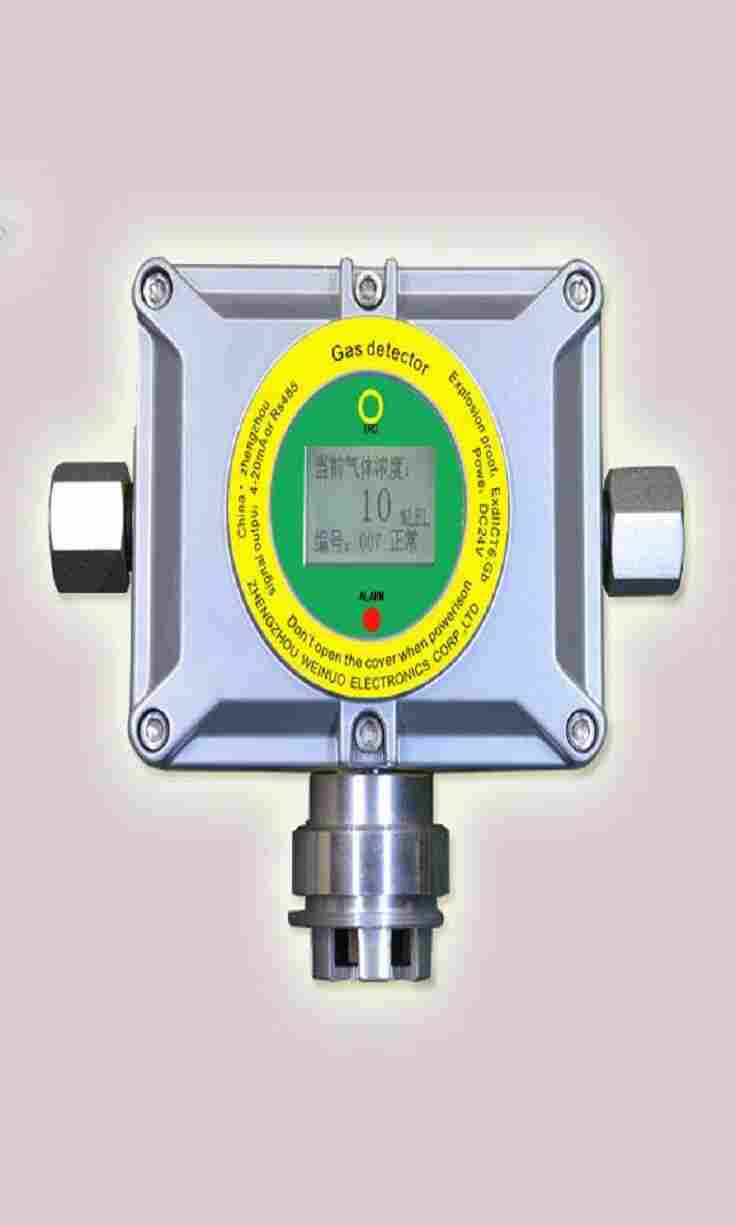

可燃气体探测器，其防爆性能符合GB3836.1-2000、GB3836.2-2000标准要求，属隔爆型，防爆标志为EXdⅡCT6。是用于检测空气中燃气的含量，当燃气的浓度达到或高于预定水平时，探测器会输出相应信号给报警控制器，与CA系列可燃气体报警控制器系列产品连接使用。本产品适用于餐馆、酒店、锅炉房、配气站等防爆场所。
二、特点
·传感器采用的进口催化燃烧式元件
·性能稳定，灵敏可靠，使用寿命长
·零飘移小，可长期连续工作
·抗中毒性好，抗干扰能力强
·采用烧结金属网防爆阻燃器件
·气体渗透性好，阻燃防爆安全系数大
·本产品为隔爆型设计
三、技术指标：
|
检测原理 |
催化燃烧式 |
检测方式 |
自然扩散式 |
|
检测内容 |
空气中的可燃气体 |
工作方式 |
长期连续工作 |
|
检测范围 |
0-LEL(爆炸下限) |
响应时间 |
≤30S |
|
检测误差 |
不过±5%LEL |
环境温度 |
-40℃~+70℃ |
|
输出信号 |
浓度数字信号 |
相对湿度 |
30%~95% |
|
工作电压 |
DC9V～DC36V |
传感器寿命 |
3年 |
|
信号传输距离 |
≤1000米 |
工作压力 |
（86~106）kPa |
|
外型尺寸 |
157.5×130×93mm |
防爆级别 |
ExdⅡCT6(隔爆型) |
|
进线接口 |
3/4G内螺纹 |
重量 |
1Kg |
|
通信方式 |
RS485 |
产品执行标准 |
四、基本参数
1. 工作电压：DC9V～DC36V
工作电流：＜200mA@DC12V
2. 报警设定值
甲烷探测器：1%LEL~50%LEL；
丙烷探测器：1%LEL~50%LEL。
3. 报警动作值
探测器的报警动作值不应低于1%LEL；
探测器的报警动作值与报警设定值之间不应过±5%LEL 。
五、防爆要点
1. 探测器外壳应符合GB3836.1-2000、GB3836.2-2000中隔爆型要求；
2. 探测器外壳采用铝合金铸造而成，为圆柱型，防爆结合面为螺纹结合面；
3. 壳体螺纹结合面参数：M80×1.5-6g，齿合扣数≥6；
4. 传感器护壳部分采用铝合金，结合面也是圆柱型螺纹。
5. 探测器的传感器与空气的接触采用黄铜过滤网（厚度≥3mm），黄铜过滤片与铝合金的结合面采用环氧树脂胶贴，该胶耐高温（150℃）、耐油、耐水、耐老化、密封粘接强度高、无刺激性气味。
6. 探测器能承受的高表面温度为120℃。壳体能承受的压力为1.5Mpa，历时10～12s，不漏水。
六、探测器的安装
探测器是直接感受空气中可燃气体的关键部件，其安装位置是否合理，将关系到整个监控系统是否正常发挥监控功能，使系统处于佳的工作状态。探测器为防爆电气设备，应安装在危险区，即含有可燃气体的使用现场。
1、安装说明
l
探测器进线接头为1/2G内螺纹。
l
安装时须将探测器的探测头朝下，应保证进气隔爆面不被颗粒物质或液体堵塞，以免影响气体扩散。
