IPLEX NX工业视频内窥镜IV9435N IV9450N IV9635N IV9650N简单介绍
IPLEX NX工业视频内窥镜的详细介绍
IPLEX NX:奥林巴斯为关键检测任务提供的的工业视频内窥镜为清晰的观察效果提供高品质图像
IPLEX NX能够传送出高分辨率的图像。可靠的图像品质使用户能够清晰地识别出故障点和缺陷部位，从而使检测人员能够对关键系统和技术做出正确的判断。
IPLEX NX观察目标区域比以前更清晰。三种增强技术 – 改善的高分辨率CCD、的激光二极管照明技术和的PulsarPic处理器 – 提供了前未有的画质，图像亮度是传统型号的四倍。即使是大而宽的空间也能照亮检查目标。
降噪（NR）控制算法
图像噪声，如假色，常发生在光泽表面，在低亮度的图像随机噪声可以成为严格检查的障碍。新PulsarPic系统进行我们新的降噪（NR）算法微调为IPLEX NX来生成，便于决策噪音较小的图像。
NR HIGH
NR LOW
NR OFF

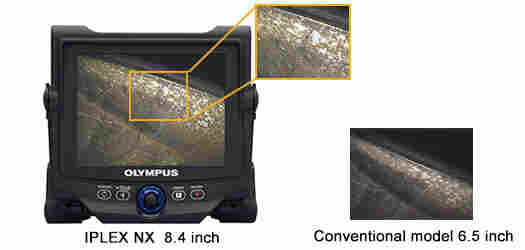

大屏触控显示器
IPLEX NX拥有IPLEX系列中大的8.4英寸显示器，可以显示比传统6.5英寸显示器大1.7倍的图像。此外，日光观察显示器即使在明亮的阳光下也能显示清晰的图像。
IPLEX NX工业视频内窥镜IV9435N IV9450N IV9635N IV9650N图像尺寸比较
的图像
即使在暗的地方，或反射强的地方也可以用明亮而清晰的图像来检测广大区域中细微的缺陷。IPLEX NX的
技术意味着用户可以获得用于快速、检查的高品质图像。
IPLEX NX | 传统型号（IPLEX FX） | ||
的分辨率 显示细微的缺陷
| 烧蚀/腐蚀的材料 |  |  |
的降噪 改善了实时图像画质
| 燃烧室 |  |  |
的色彩还原 呈现出鲜明的细节 |
焊缝
|  |  |
高亮度的照明 能照亮整个大的腔体 | 涡轮 |  |  |
IPLEX NX工业视频内窥镜IV9435N IV9450N IV9635N IV9650N扩展的测量能力
IPLEX NX设计用于能够进行的3D测量。融入了奥林巴斯公司的工业视频内窥镜技术，能够完成而有效的检测。
IPLEX NX工业视频内窥镜IV9435N IV9450N IV9635N IV9650N广角立体测量
立体测量功能用于测量缺陷的尺寸或深度，比如检查过程中发现的裂缝。重新设计的光学系统和算法极大地扩展了检查面积–面积和距离分别扩展了4倍和2倍。立体测量功能通过的三角测量提供了图像上点的3D空间信息，以帮助用户确定长度、深度和面积。IPLEX NX专为提高性和画质而设计、生产和调校，从而使检测人员可以检测以前必须靠近才能测量的小缺陷。
*与传统匹配直视立体光学适配器的直径6.0mm工业视频内窥镜对比。
IPLEX RX扩展测量面积（左）可以测量以前不可测量的缺陷（右）
更大的检测面积使用户能够更容易地观察更大的缺陷。
*即使从两倍远的距离进行测量，IPLEX NX也能与传统机型一样。
**如果Ø6.0mm视频镜与直视立体光学适配器配套使用，IPLEX NX对角线长度相对应的
检查区域几乎是传统机型的四倍。
参考：实际的视角比本示意图显示的更宽。

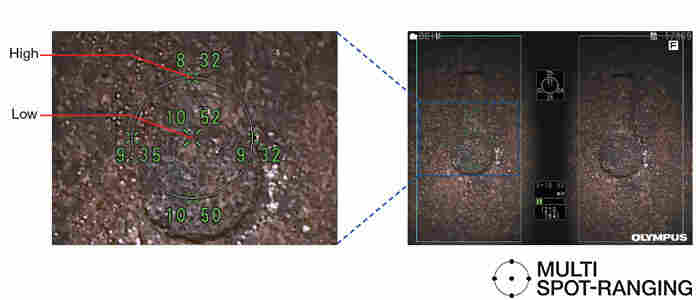

IPLEX NX工业视频内窥镜IV9435N IV9450N IV9635N IV9650N多点物距测量
IPLEX NX拥有的多点物距测量功能，能够实时测量从内窥镜镜头末端到检查表面上多个点之间的距离。该功能有助于用户实时了解目标物体的倾斜度或表面高度差。
提高了检查效率IPLEX NX操作简单方便。即使面对长时间检查过程，由于NX拥有可更换的插入管单元和TrueFeel插入管导向，也能使用户感到舒适与易于操控。

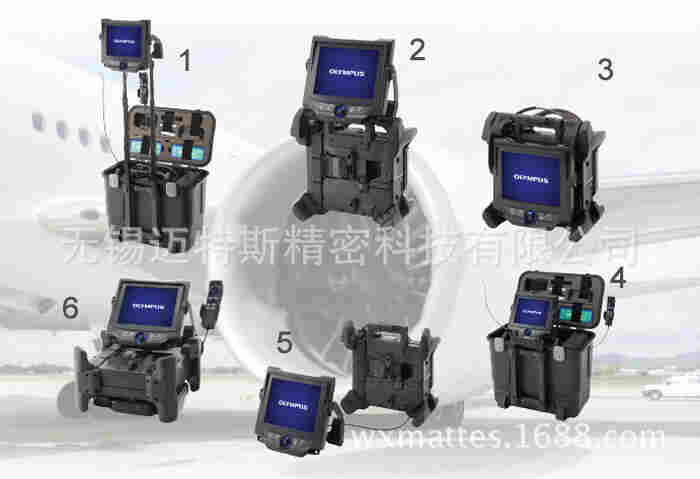

多种位置设计
可以以六种不同的方式放置IPLEX NX，以大化提高用户舒适度。在不同的环境中使用IPLEX NX时，可以将监视器放置于舒适的位置。还可以改变位置，以适应任何检查情况。选配手持式智能遥控装置，可以进行佳的轻触控制。
IPLEX NX工业视频内窥镜IV9435N IV9450N IV9635N IV9650N可更换插入管单元
 |
为特定的工作选择适合的部件。采用 4.0mm插入管（长度3.5m和5.0m）和 6.0mm插入管（长度3.5m，5.0m和7.5m）即可设置一套NX工业视频内窥镜用于各种检查。 |
TrueFeel
 | 全新采用的微型电机进一步增强了TrueFeel的操作性能，让弯曲探头能够实现快速而反应灵敏的移动。检查人员可以通过轻便、准确的操作来灵活地控制内窥镜，还能缓解用户的疲劳。
|
Tapered Flex
 | 为实现顺畅的内窥镜插入，插入管兼容了操控性与佳的软硬度，使用户能够快速而轻松地达到目标区域。 |
 | 叠 加 图 像 有助于检查比较。IPLEX NX上保存的图像可以叠加到实时图像上，以比较过去和当前的情况。 |
 | In H e l p 检 查 辅 助 软 件 简化了数据输入和管理，提高了效率，简化了检查，并且组织好保存的图像。可选数据设置为用户提供了标准检查结构。 |
 | InHelp检查辅助软件(用于报告制定)使用户的日常工作简单而轻松。通过与数据设置匹配的可选报告模板，用户只须几次点击即可生成详细的报告。 |
 | 使用配备了市售无线LAN的SD卡*即可使多位检测也能够同时远程监控增强了分析的速度和检查的性。 |
IPLEX NX工业视频内窥镜IV9435N IV9450N IV9635N IV9650N
| 内窥镜装置 | ||||||
| 型号编号 | IV9435N | IV9450N | IV9635N | IV9650N | IV9675N | |
| 插入管 | 内窥镜直径 | φ4.0mm | φ4.0mm | φ6.0mm | φ6.0mm | φ6.0mm |
| 内窥镜长度 | 3.5m | 5.0m | 3.5m | 5.0m | 7.5m | |
| 外部 | 高耐用性钨钢丝编织层 | |||||
| 导管的软硬度 | 硬度一致 | Tapered Flex插入管，软硬度向硬末端逐步增加。 | ||||
| 光学系统 | 视野角 | 可通过光学适配器进行选择。 可安装立体测量适配器。 | ||||
| 视野方向 | ||||||
| 照明 | 高强度激光二极管 | |||||
| 关节部 | 关节角度 上/下/右/左 | 130° | 180° | 150° | ||
| 关节操作 | 使用高性能电机辅助的TrueFeel内窥镜角度控制技术。 | |||||
| 主机上海如庆现货优惠价供应奥林巴斯内窥镜 | ||||||
| 尺寸 (W x D x H) | 320(W) x 310(H) x 180(D)mm | |||||
| 重量 | 3.9kg | |||||
| 大致的系统重量 (带电池和SDHC卡) | 7.1kg | 7.2kg | 7.3kg | 7.4kg | 7.6kg | |
| LCD显示器 | 8.4英寸日光屏，触摸屏LCD，高清型。 | |||||
| 输入/输出端口 | 输入端口 | S-视频 | ||||
| 输出端口 | VGA | |||||
| USB接头 | A型接头，2.0版标准。 | |||||
| 电源 | 电池: 标称14.8V， 操作时间大约100分钟。AC电源: 100V 到 240V，50/60Hz (使用随附的交流适配器) | |||||
| 记录介质 | SDHC卡和USB闪存盘 (仅记录静态图像) | |||||
| 静态图像记录 | 分辨率 | H768 x V576 (像素) | H1024 x V768 (像素) | |||
| 记录格式 | 压缩JPEG格式 | |||||
| 视频记录 | 分辨率 | H768 x V576 (像素) | H1024 x V768 (像素) | |||
| 记录格式 | MPEG-4 AVC (H.264) 格式，兼容Windows Media yer | |||||
| 立体测量 | 距离 | 两点之间的距离。 | ||||
| 点到线 | 点到用户定义线之间的垂直距离。 | |||||
| 深度 | 点到用户定义面之间的正交深度/高度。 | |||||
| 面积/线 | 多点周长和面积测量。 | |||||
| 光学适配器规格 | ||||||
| 光学适配器种类 | ||||||
| 光学系统 | 硬末端 | |||||
| 视野角 | 视野方向 | 景深*1 | 外径*2 | 硬末端*3 | ||
| φ4.0mm 光学适配器 | AT80D/FF-IV94N | 80° | 前向 | 35 到 ∞mm | φ4.0mm | 20.1mm |
| AT120D/NF-IV94N | 120° | 前向 | 2 到 200mm | φ4.0mm | 20.2mm | |
| AT120D/FF-IV94N | 120° | 前向 | 17 到 ∞mm | φ4.0mm | 20.1mm | |
| AT100S/NF-IV94N | 100° | 侧向 | 2 到 15mm | φ4.0mm | 22.9mm | |
| AT100S/FF-IV94N | 100° | 侧向 | 8 到 ∞mm | φ4.0mm | 22.9mm | |
| AT70D/70D-IV94N | 70°/70° | 前向 | 5 到 200mm | φ4.0mm | 22.3mm | |
| AT50S/50S-IV94N | 50°/50° | 侧向 | 3 到 150mm | φ4.0mm | 26.7mm | |
| φ6.0mm 光学适配器 | AT50D/FF-IV96N | 50° | 前向 | 50 到 ∞mm | φ6.0mm | 21.3mm |
| AT80D/FF-IV96N | 80° | 前向 | 20 到 ∞mm | φ6.0mm | 21.3mm | |
| AT120D/NF-IV96N | 120° | 前向 | 7 到 300mm | φ6.0mm | 21.4mm | |
| AT120D/FF-IV96N | 120° | 前向 | 19 到 ∞mm | φ6.0mm | 21.4mm | |
| AT120S/NF-IV96N | 120° | 侧向 | 4 到 150mm | φ6.0mm | 26.6mm | |
| AT120S/FF-IV96N | 120° | 侧向 | 20 到 ∞mm | φ6.0mm | 26.6mm | |
| AT90D/90D-IV96N | 90°/90° | 前向 | 5 到 250mm | φ6.0mm | 25.0mm | |
| AT70S/70S-IV96N | 70°/70° | 侧向 | 4 到 250mm | φ6.0mm | 31.2mm | |
*1. 指示佳对焦的观察距离。
*2. 安装在工业视频内窥镜上时，适配器可以插入φ4.0mm和φ6.0mm的小孔。
*3. 指示安装时内窥镜硬末端处的硬直部长度。
| IPLEX NX操作环境 | ||
| 操作温度 | 插入管 | 空气中 : -25 到 100°C |
| 其它部件 | 空气中 : -21 到 49°C (带电池) | |
| 空气中 : 0 到 40°C (带交流电源适配器) | ||
| 相对湿度 | 有部件 | 15 到 90% |
| 抗液性 | 有部件 | 暴露于机油、轻油或5%的盐液中时仍可操作。 |
| 防水性 | 插入管 | 安装了观察光学适配器时可以进行水下操作。 采用了立体测量光学适配器时不能在水下操作。 IV94系列 - 深度大为5.0m (16.4ft) 。 IV96系列 - 深度大为7.5m (24.6ft) 。 |
| 其它部件 | 风雨条件下可操作 (必须关闭电池盒)。水中不可操作。 | |
| MIL-STD 标准一致性 | |
通过以下MIL-STD-810F/G和MIL-STD-461F标准确认了操作环境性能。 不对任何条件下的无损坏作出保证。有关详情，请咨询奥林巴斯公司销售代表。 | |
| 类型 | 方法 |
| 振动 | MIL-STD-810G，方法 514.6，程序 Ⅰ (一般振动试验) |
| 撞击 | MIL-STD-810G，方法 516.6，程序 Ⅳ (运输跌落试验) |
| 防水性 | MIL-STD-810G，方法 506.5，程序 Ⅰ (雨和风雨试验) |
| 湿度 | MIL-STD-810G，方法 507.5 |
| 盐雾 | MIL-STD-810G，方法 509.5上海如庆现货优惠价供应奥林巴斯内窥镜 |
| 沙尘 | MIL-STD-810G，方法 510.5，程序 Ⅰ (扬尘试验) |
| 冰冻/冻雨 | MIL-STD-810G，方法 521.3 |
| 电磁干扰 (EMI) | MIL-STD-461F |
| 易爆环境 | MIL-STD-810G，方法 511.5 (易爆环境中的操作试验) |
MAJ-2260
这种智能化的轻便型手持遥控器能够轻松地实现调节功能，比如亮度和变焦，显示切换，记录，操纵杆操作，实时物距，实时物距测量功能等。
MAJ-2261
即使主机远离显示器，使用这种2米长的LCD电缆也能进行检测工作。
MAJ-1253 (用于6.0mm插入管)
MAJ-1737 (用于4.0mm插入管)
套件适用于6.0mm和4.0mm工业视频内窥镜。每个套件包括三根长度为250mm，340mm和450mm的硬套管。
