防爆型数字量模块
防爆型数字量输入模块
74
■ 订货数据 订货号 订货号
防爆型数字量输入模块
4 路数入，隔离， NAMUR
6ES7 321-7RD00-0AB0
前连接器
20 针，螺钉型
• 1 个
6ES7 392-1AJ00-0AA0
• 100 个 6ES7 392-1AJ00-1AB0
前门，增强型
例如：用于 32 通道模块；能够连接
1.3mm 2 /16 AWG 导线
6ES7 328-0AA00-7AA0
电缆槽 LK393
6ES7 393-4AA00-0AA0
用于在爆炸危险区域内使用
标签条
6ES7 392-2XX00-0AA0
10 个 （备件），用于带有 20 针前
连接器的模块
标签盖
6ES7 392-2XY00-0AA0
10 个 （备件），用于 20 针前连接
器模块
用于机器铭牌的标签纸
用于带 20 针前连接器的模块；
DIN A4，用于通过激光打印机进行
打印； 10 个
深绿色 6ES7 392-2AX00-0AA0
浅褐色 6ES7 392-2BX00-0AA0
黄色 6ES7 392-2CX00-0AA0
红色 6ES7 392-2DX00-0AA0
SIMATIC 手册汇编 6ES7 998-8XC01-8YE0
电子版使用手册光盘
多 种 语 言：LOGO!， SIMADYN，
SIMATIC 总线部件， SIMATIC C7，
SIMATIC 分布式I/O，SIMATIC HMI，
SIMATIC 传感器，SIMATIC NET，基
于 SIMATIC PC 的自动化，SIMATIC
PCS 7， SIMATIC 编程器 /PC，
SIMATIC S7， SIMATIC 软件，
SIMATIC TDC
SIMATIC 手册汇编， 1 年更新服
务
6ES7 998-8XC01-8YE2
当前 “手册汇编 ”DVD 盘，以及后续
三次更新
防爆型数字量模块
防爆型数字量输出模块
75
■ 概述
• 用于防爆区域中信号的数字量输出
• 用于在防爆区域中连接本安数字量设备
• 4 数字量输出 DC 24 V/10 mA 或 4 数字量输出 DC 15 V/20 mA
• 4 数字量输出， 4 通道模块 （通道间隔离）
• 诊断和诊断报警可编程
• 替代值操作可编程
■ 技术规格
6ES7 322-5SD00-0AB0 6ES7 322-5RD00-0AB0
电源电压
负载电压 L+
• 直流额定电压 24 V
24 V
输入电流
从负载电压 L+ （空载），大 160 mA 160 mA
从背板总线 5 V DC，大 70 mA 70 mA
功耗
典型功耗 3 W 3 W
数字量输出
数字量输出点数 4 4
短路耐受强度 ✓ ；电子式 ✓ ；电子式
• 典型响应阀值 输出电流具有短路保护功能，小 10 mA + 10 %
输出电流具有短路保护功能，小 20.5 mA + 10 %
负载阻抗范围
• 上限
390 ； 2 线制连接
200 ； 2 线制连接
输出电压
• 直流额定电压 24 V
15 V
输出电流
• 0 ~ 60 °C、信号为 “1” 时的大允许范
围
10 mA; 10 % 20 mA; 10 %
开关频率
• 大阻性负载 100 Hz
100 Hz
电缆长度
• 未屏蔽电缆的大长度 200 m 200 m
中断 / 诊断 / 状态信息
诊断消息
• 诊断信息可读 ✓
✓
• 短路保护 ✓
✓
• 组错误 ✓
✓
防爆特征值
输入电路大值 （每通道）
• Co （允许的外部电容），大 90 nF 500 nF
• Io （短路电流），大 70 mA 85mA
• Lo （允许外部感应性），大 6.7 mH 5 mH
• Po （负载功率），大 440 mW 335 mW
• Uo （输出空载电压），大 25.2 V 15.75 V
防爆型数字量模块
防爆型数字量输出模块
76
■ 技术规格 ( 续 )
■ 订货数据 订货号 订货号
防爆型数字量输出模块
4 路输出，隔离， 24V DC， 10mA
6ES7 322-5SD00-0AB0
4 路输出，隔离， 15V DC， 20mA
6ES7 322-5RD00-0AB0
前连接器
20 针，螺钉型
• 1 个
6ES7 392-1AJ00-0AA0
• 100 个
6ES7 392-1AJ00-1AB0
前门，增强型
例如：用于 32 通道模块；能够连接
1.3 mm 2 /16 AWG 导线
6ES7 328-0AA00-7AA0
电缆槽 LK 393
6ES7 393-4AA00-0AA0
用于在爆炸危险区域内使用
标签条
6ES7 392-2XX00-0AA0
10 个 （备件），用于 20 针前连接
器模块
标签盖
6ES7 392-2XY00-0AA0
10 个 （备件），用于 20 针前连接
器模块
用于机器铭牌的标签纸
用于带 20 针前连接器的模块；
DIN A4，用于通过激光打印机进行
打印； 10 个
深绿色 6ES7 392-2AX00-0AA0
浅褐色 6ES7 392-2BX00-0AA0
黄色 6ES7 392-2CX00-0AA0
红色 6ES7 392-2DX00-0AA0
SIMATIC 手册汇编 6ES7 998-8XC01-8YE0
电子版使用手册光盘
多 种 语 言：LOGO!， SIMADYN，
SIMATIC 总线部件， SIMATIC C7，
SIMATIC分布式I/O， SIMATIC HMI，
SIMATIC 传感器， SIMATIC NET，基
于 SIMATIC PC 的自动化，SIMATIC
PCS 7， SIMATIC 编程器 /PC，
SIMATIC S7， SIMATIC 软件，
SIMATIC TDC
SIMATIC 手册汇编， 1 年更新服
务
6ES7 998-8XC01-8YE2
当前 “手册汇编 ”DVD 盘，以及后续
三次更新
电气隔离
电气隔离数字量输出
• 电气隔离数字量输出 ✓ ✓
• 通道间每组点数 1
1
标准与
适用于有危险的区域
• 保护类型符合 EN 50020 (CENELEC)
[EEx ib] IIC [EEx ib] IIC
• 保护类型符合 FM
Class I, Division 2, Group A, B, C, D T4 AIS CL.1, DIV 1, GP A, B, C, D; CL.I, DIV 2,
GP A, B, C, D T4
• PTB 测试号 Ex-96.D.2093X
Ex-96.D.2102X
连接
需要前连接器 20 针 20 针
重量
约重 230 g 230 g
6ES7 322-5SD00-0AB0 6ES7 322-5RD00-0AB0
| 常用通讯卡
|
6GK1561-1AA01
|
CP5611网卡
|
(PCI总线软卡,支持MPI,PPI,PROFIBUS-DP)
|
|
6GK1561-3AA01
|
CP5613网卡
|
(PCI总线硬卡,支持PROFIBUS-DP主站)
|
|
6GK1571-1AA00
|
CP5711网卡
|
|
|
6GK1562-1AA00
|
CP5621网卡
|
|
|
6GK1161-3AA01
|
CP1613网卡
|
(以太网10M/100M自适应,PCI总线硬卡）
|
| DP通讯接头
|
6GK1905-6AA00
|
剥线工具
|
|
|
6XV1830-0EH10
|
PROFIBUS DP电缆
|
|
6ES7972-0BA52-0XA0
|
DP接头
|
90度电缆出线 不带编程口
|
|
6ES7972-0BB52-0XA0
|
DP接头
|
90度电缆出线 带编程口
|
|
6ES7972-0BA12-0XA0
|
DP接头
|
90度电缆出线 不带编程口
|
|
6ES7972-0BB12-0XA0
|
DP接头
|
90度电缆出线 带编程口
|
|
6ES7972-0BA42-0XA0
|
DP接头
|
35度电缆出线 不带编程口
|
|
6ES7972-0BB42-0XA0
|
DP接头
|
35度电缆出线 带编程口
|

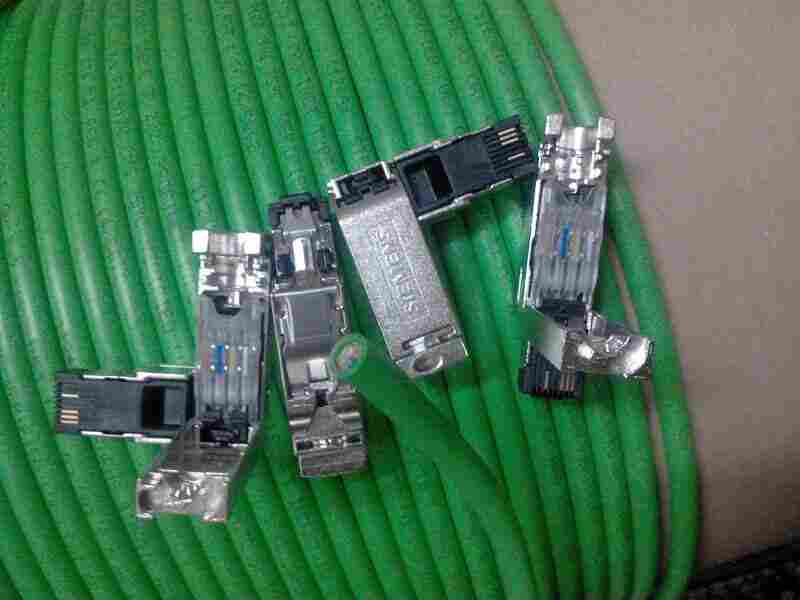

| 以太网电缆与接头
|
6GK1901-1GA00
|
以太网剥线工具
|
|
6XV1840-2AH10
|
PROFINET TYP A
|
|
6XV1830-3EH10
|
PROFIBUS拖缆
|
|
|
6ES7972-0AA02-0XA0
|
中继器
|
|
|
6GK1901-1BB10-2AA0
|
RJ45以太网接头 单只型号
|
|
6GK1901-1BB10-2AB0
|
RJ45以太网接头 10打包型号
|
|
6GK1901-1BB10-2AE0
|
RJ45以太网接头 50打包型号
|
|
|
6GK1901-1BB20-2AA0
|
|
|
|
|
6GK1901-1BB20-2AB0
|
|
|
|
|
6GK1901-1BB20-2AE0
|
|
|
|
|
6GK1901-1BB30-0AA0
|
|
|
|
|
6GK1901-1BB30-0AB0
|
|
|
|
|
6GK1901-1BB30-0AE0
|
|
|
|
|
6GK1901-1BB11-2AA0
|
|
|
|
|
6GK1901-1BB11-2AB0
|
|
|
|
|
6GK1901-1BB11-2AE0
|
