一、电磁水表概述
SASDG型电磁水表是专为水工业设计，满足城市供水确保准确的水费计算，广泛应用于现场无电源供应场所，如城市供水、污水处理、水利工程、水政水资源等行业。TL/ABG-DC型电磁水表特殊设计的传感器励磁系统和高性能锂电池供电系统，并采用了16位嵌入微功耗处理器，具有全数字量信号处理、测量稳定、测量精度高、抗干扰能力强等特点，实现自动双向流量测量，现场瞬时流量、正反向累计量显示，自诊断故障报警和GSM数据无线远传等功能，用户通过强大的GSM/GPRS远程管理软件系统可实现流量计数据无线远传，存储等功能。
SASDG型电磁水表特殊设计的传感器励磁系统和高性能锂电池供电系统，并采用了16位嵌入微功耗处理器，具有全数字量信号处理、测量稳定、测量精度高、抗干扰能力强等特点，实现自动双向流量测量，现场瞬时流量、正反向累计量显示，自诊断故障报警和GSM数据无线远传等功能，用户通过强大的GSM/GPRS远程管理软件系统可实现流量计数据无线远传，存储等功能。
二、电磁水表主要技术参数
|
执行标准 |
JB／T 9248—1999 |
||||
|
公称通径 |
6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、 700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 |
||||
|
高流速 |
15m／s |
||||
|
度 |
DN6～DN600 |
示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) |
|||
|
DN700—DN3000 |
示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) |
||||
|
流体电导率 |
≥5uS／cm |
||||
|
公称压力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
|
DN6～DN150 |
DNl5～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特殊订货 |
|
|
环境温度 |
传感器 |
—25℃—十60℃ |
|||
|
转换器及一体型 |
—10℃—十60℃ |
||||
|
衬里材料 |
聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA |
||||
|
高流体温度 |
—体型 |
70℃ |
|||
|
分离型 |
聚氯丁橡胶衬里 |
80℃；120℃(订货时注明) |
|||
|
聚氨酯衬里 |
80℃ |
||||
|
聚四氟乙烯衬里 |
100℃；150℃(订货时注明) |
||||
|
聚全氟乙丙烯(F46) |
|||||
|
加网PFA |
|||||
|
信号电极和接地电极材料 |
不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 |
||||
|
电极刮刀机构 |
DN300—DN3000 |
||||
|
连接法兰材料 |
碳钢 |
||||
|
接地法兰材料 |
不锈钢1Crl8Ni9Ti |
||||
|
进口保护法兰材料 |
DN65—DNl50 |
不锈钢1Crl8Ni9Ti |
|||
|
DN200～DNl600 |
碳钢十不锈钢1Crl8Ni9Ti |
||||
|
外壳防护 |
DN6～DN3000分离型橡胶或聚氨酯衬里传感器 |
IP65或IP68 |
|||
|
其他传感器、——体型流量计和分离型转换器 |
IP65 |
||||
|
间距(分离型) |
转换器距离传感器一般不过100m |
||||
|
电源 |
交流 |
85—265V，45—400Hz |
|||||
|
直流 |
11—40V |
||||||
|
操作键和显示 |
按键式 |
|
|||||
|
磁键式 |
|
||||||
|
内部积算器 |
正向量、反向量及差值量。 |
||||||
|
输出信号 |
单向模拟输出 |
|
|||||
|
双向模拟输出 |
下限限制为。或4mA，其他同单向模拟输出。 |
||||||
|
双向脉冲输出 |
|
||||||
|
双路报警输出 |
|
||||||
|
数字通讯 |
|
RS232，RS485，HART |
|||||
|
衬里材料 |
主要性能 |
高介质温度 |
适用范围 |
|
|
—体型 |
分离型 |
|
||
|
聚四氟乙烯（F4) |
是化学性能稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 |
70℃ |
100℃ 150℃ (需特殊订货) |
1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。 |
|
聚全氟乙丙烯（F46) |
同F4，耐磨性、抗负压能力高于F4。 |
同上 |
|
|
|
聚氟合乙烯（Fs) |
适用温度上限较聚四氟乙烯低，但成本也较低。 |
80℃ |
|
|
|
聚氯丁橡胶 |
1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 |
80℃ 120℃ (需特殊订货) |
水、污水、弱磨损性的泥浆矿浆。 |
|
|
聚氨酯橡胶 |
1、耐磨性能极强。 2、耐腐蚀性能较差。 |
80℃ |
中性强磨损的矿浆、煤浆、泥浆 |
|
进口保护法兰和接地法兰(或接地环)的选择
|
兰种类 |
适 用 范 围 |
|
接地法兰(或接地环) |
适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。 |
|
进口保护法兰 |
当介质有强磨损性时选用。 |
|
电极材料 |
耐蚀及耐磨性能 |
|
不锈钢0Crl8Nil2M02Ti |
用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 |
|
哈氏合金B |
对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 |
|
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 |
|
钛 |
能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。 |
|
钽 |
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。 |
|
铂／钛合金 |
几乎能耐——切化学介质，但不适用于王水和铵盐。 |
|
不锈钢涂覆碳化钨 |
用于无腐蚀性，强磨损性的介质。 |
|
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。 |
|
三、软件特点

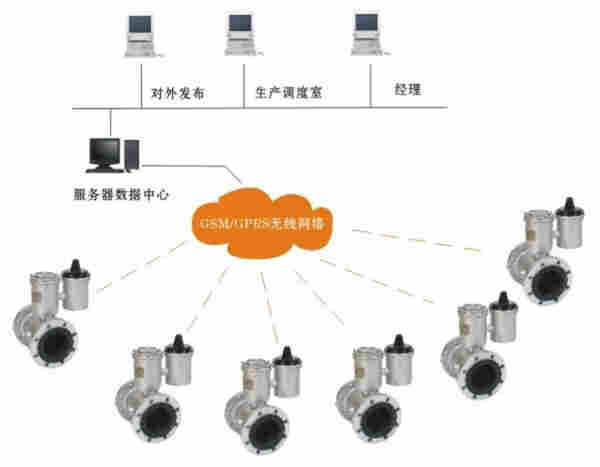

五、远程通讯系统 （供水监测系统）
六、供水监测系统管理方式
1：单机版模式
2：网络版模式

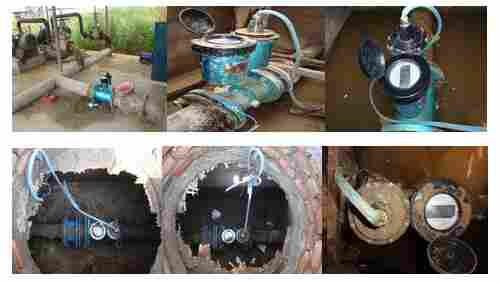

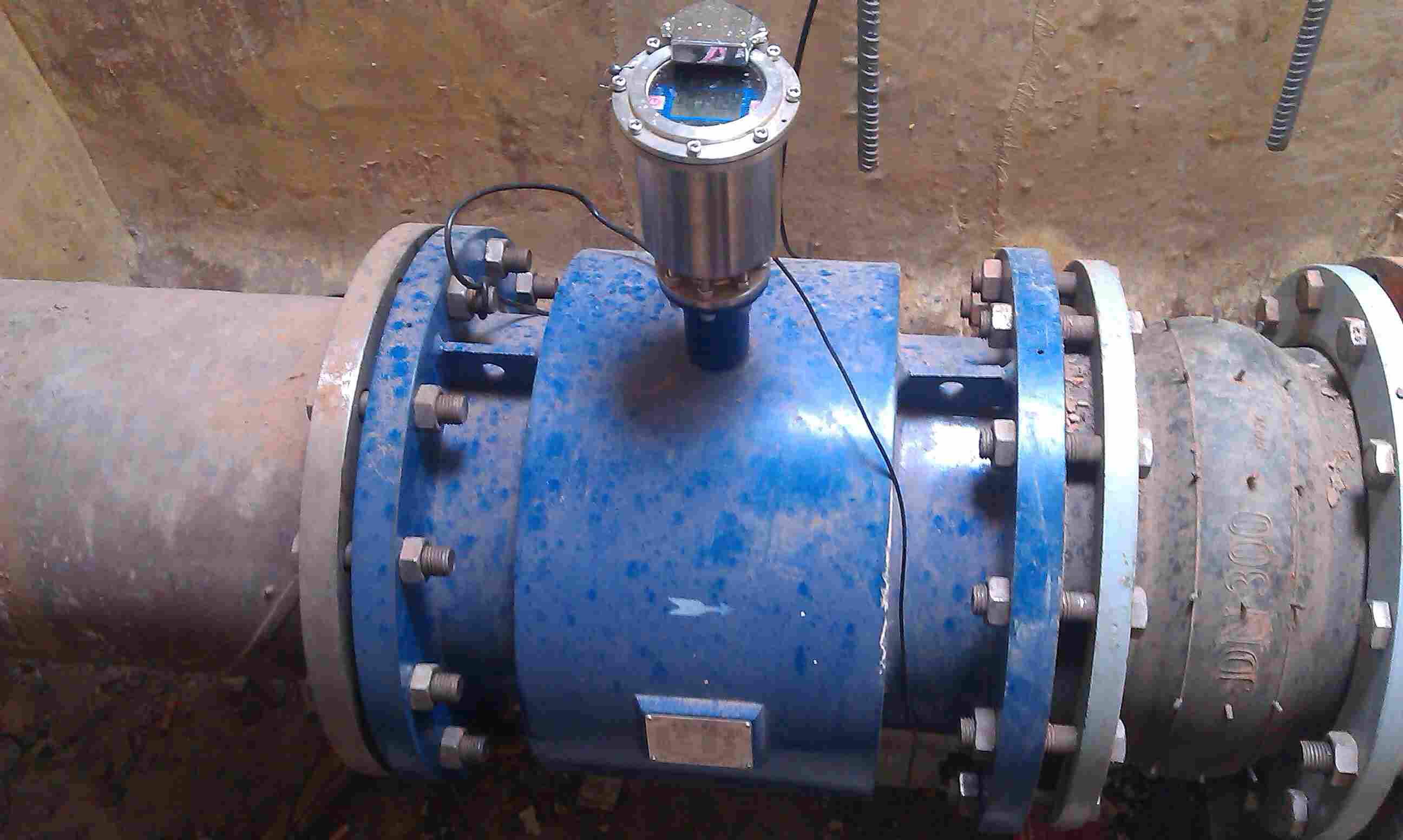

七、电磁水表的实用案例
