一、插入式电磁水表概述
SASDC型插入式电磁水表是专为水工业设计，满足城市供水及水资源管理系统（RTU），提供信息管理服务，确保准确的水费计算，广泛应用于现场无电源供应的场所，如：城市供水、污水处理、水利工程等水资源管理行业。
SASDC型插入式电磁水表采用特殊设计的传感器励磁系统和高性能锂电池供电系统，并采用了16位嵌入式微功耗处理器，全数字量信号处理，具有工作稳定、测量精度高、抗干扰能力强等特点，实现自动双向流量测量，现场瞬时流量、正反向累计量显示，自诊断故障报警，RS485接口和GSM/GPRS数据无线远传等功能，用户通过强大的GSM/GPRS远程监控管理软件系统可实现流量数据的无线远传、存储等功能。
二、插入式电磁水表特点
微功耗设计，五节3.6V锂电池，励磁电流≤20mA，连续不间断工作5～10年，而且更换电池方便；
显示器采用LCD大屏幕背光液晶显示器，全中文菜单，自动双向测量，可显示瞬时流量、流速、压力、正反向累计量（10位有效位显示）、电池电量、时钟以及报警提示符等多项流量参数；
测量管内无可动及阻力部件，不会产生缠绕、堵塞现象，几乎无压力损失，可长期可靠连续工作；
测量精度高：±1.0%；
测量范围宽：流速测量范围可达0～15m/s；
结构简单：无活动部件、体积小、重量轻、安装方便、使用寿命长；
测量稳定：测量精度不受被测介质温度、压力、粘度、密度等物理参数变化的影响；
传感器采用加工工艺，固态封装、耐震动、寿命长、稳定性好；
插入式结构可在带压情况下不停水方便的安装、拆卸，因此非常适用于现有管道的安装和改造；
较一般电磁流量计的制造成本和安装费用低，特别适于大中口径管道流量测量；
采用的低频方波励磁方式，零点稳定、抗干扰能力强、工作可靠；
具有脉冲输出、RS232/RS485接口及GPRS无线数据远传的功能（支持GSM、WCDMA和CDMA）；
调试方便，非接触式感应操作，无须打开表盖；
可以实现远程设置参数功能；
具有8段线性修正功能；
具有扩展接口，可接压力、4～20mA等信号；
具有数据保存功能：可保存1000组流量数据，而且数据存贮时间之隔可任意设置以及数据查询；
三、主要技术参数
整机和传感器技术数据
|
执行标准
|
JB／T 9248—1999
|
|
公称通径
|
6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、
700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
|
|
高流速
|
15m／s
|
|
度
|
DN6～DN600
|
示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)
|
|
DN700—DN3000
|
示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)
|
|
流体电导率
|
≥5uS／cm
|
|
公称压力
|
4.0MPa
|
1.6MPa
|
1.0MPa
|
0.6MPa
|
6.3、10MPa
|
|
DN6～DN150
|
DNl5～DN600
|
DN200～DN1000
|
DN700～DN3000
|
特殊订货
|
|
环境温度
|
传感器
|
—25℃—十60℃
|
|
转换器及一体型
|
—10℃—十60℃
|
|
衬里材料
|
聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA
|
|
高流体温度
|
—体型
|
70℃
|
|
分离型
|
聚氯丁橡胶衬里
|
80℃；120℃(订货时注明)
|
|
聚氨酯衬里
|
80℃
|
|
聚四氟乙烯衬里
|
100℃；150℃(订货时注明)
|
|
聚全氟乙丙烯(F46)
|
|
加网PFA
|
|
信号电极和接地电极材料
|
不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨
|
|
电极刮刀机构
|
DN300—DN3000
|
|
连接法兰材料
|
碳钢
|
|
接地法兰材料
|
不锈钢1Crl8Ni9Ti
|
|
进口保护法兰材料
|
DN65—DNl50
|
不锈钢1Crl8Ni9Ti
|
|
DN200～DNl600
|
碳钢十不锈钢1Crl8Ni9Ti
|
|
外壳防护
|
DN6～DN3000分离型橡胶或聚氨酯衬里传感器
|
IP65或IP68
|
|
其他传感器、——体型流量计和分离型转换器
|
IP65
|
|
间距(分离型)
|
转换器距离传感器一般不过100m
|
|
电源
|
交流
|
85—265V，45—400Hz
|
|
直流
|
11—40V
|
|
操作键和显示
|
按键式
|
|
4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；
|
|
3行LCD宽视角、宽温、带背光显示；
|
|
第1行显示流量值；
|
|
第2行显示流量单位；
|
|
第3行显示流量百分比、正向量、反向量、差值量、报警、流速。
|
|
|
磁键式
|
|
2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程；
|
|
2行LCD宽视角、宽温、带背光显示：
|
|
第1行:磁键选择:显示流量百分比、正向量、反向量、差值量、报警、流速。
|
|
第2行：显示流量。
|
|
|
内部积算器
|
正向量、反向量及差值量。
|
|
输出信号
|
单向模拟输出
|
|
全隔离，负载≤600D．(20mA时)；
|
|
上限：0—21mA可选，每档lmA；
|
|
下限：0—21mA可选，每档1mA；
|
|
正、反向流量输出方式编程。
|
|
|
双向模拟输出
|
下限限制为。或4mA，其他同单向模拟输出。
|
|
双向脉冲输出
|
|
两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz；
|
|
方波或选定脉宽，选定脉宽上限2．5S，每档1ms；
|
|
无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。
|
|
|
双路报警输出
|
|
可报警(编程)高／低流量、空管、故障状态、正，，反向流量、模拟量量程、脉冲量量程、脉冲小信号切除，输出极性可选；
|
|
带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)
|
|
|
数字通讯
|
|
RS232，RS485，HART
|
|
衬里材料
|
主要性能
|
高介质温度
|
适用范围
|
|
—体型
|
分离型
|
|
|
聚四氟乙烯（F4)
|
是化学性能稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。
|
70℃
|
100℃ 150℃ (需特殊订货)
|
1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
|
|
聚全氟乙丙烯（F46)
|
同F4，耐磨性、抗负压能力高于F4。
|
同上
|
|
|
聚氟合乙烯（Fs)
|
适用温度上限较聚四氟乙烯低，但成本也较低。
|
80℃
|
|
|
聚氯丁橡胶
|
1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。
|
80℃ 120℃ (需特殊订货)
|
水、污水、弱磨损性的泥浆矿浆。
|
|
聚氨酯橡胶
|
1、耐磨性能极强。
2、耐腐蚀性能较差。
|
80℃
|
中性强磨损的矿浆、煤浆、泥浆
|
表头转换器技术数据
四、GSM/GPRS远程监控管理软件系统
系统拓扑图
GSM/GPRS远程监控管理软件系统与带远传功能的插入式电磁水表配套使用不仅可以实现水表数据的无线远传、接收、存储，还可以实现对流量数据的统计与分析，使用户方便及时的掌控区域内各流量测量点的用水情况、管网压力及漏损情况，达到科学化、信息化、准确化计量管理，同时可以接入水资源管理系统（RTU），谋划水利长远发展思路，达到水资源的合理分配和高效利用，提高经济效益。
软件特点：
具有卫星地图仪表定位、自定义地图、数据分析、报表导出和仪表信息管理等功能，可查看瞬时流量、正反向累计量、通讯电压、仪表电压、压力、流速及报警信息等；
本系统可对每个测量点的用水情况及管道压力查询、统计、分析并以图表或曲线的形式显示出来，使用户可以方便的对各测量点的用水进行管理；
当测量点用水情况发生异常或现场水表电池电量不足时，本系统可发出报警信息；
通过电脑或手机连接Internet登陆系统网址即可使用户非常方便的管理数据，实现网络数据共享；
可设定不同级别的多个操作员和管理员，实现数据区域管理、分级管理；
本系统引入了数据备份等更多人性化管理。
五、插入式电磁水表安装：
传感器安装上游直管段不低于10D（D表示管径），下游直管段不低于5D
安装方式如下：

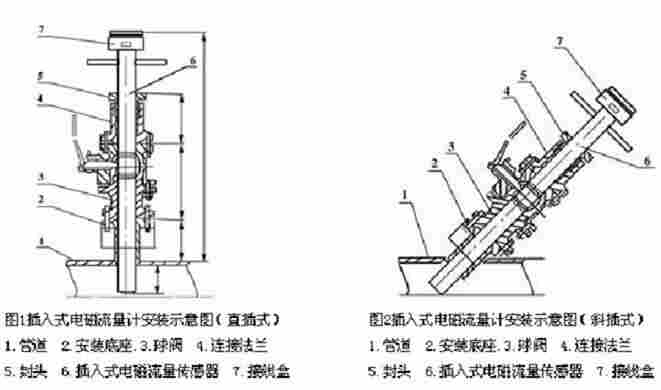

1、垂直安装（见图1），传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。
2、倾斜安装（见图2），其传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，该安装方式水阻小，不宜缠挂。
传感器插入点有两种方法：一是插入到被测管道的中心轴线上（即1/2倍的管径）；二是插入到管道内壁为管道的1/4处。
传感器的安装
1、清理被测管安装底座的焊渣和毛刺。
2、关掉上游流量控制阀门或采用低压供水。
3、将DN50球阀安装到安装底座上，注意球阀的长空腔向上，检查球阀是否能全开、全关，将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上，松开定位螺母，将传感器插入杆通过球阀插入被测管道，同时应注意传感器方向标志杆指向应和流体流向一致。
订货须知
订货时请写明被测介质名称、工作压力、介质温度、流量（流速）范围管道通径和被测管网情况等。

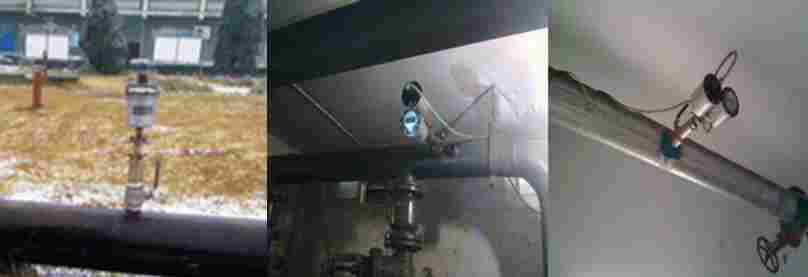

六、插入式电磁水表现场图片：
