CT二次过电压保护器BTZ-CTB702原理

CT二次过电压保护器BTZ-CTB702是根据电力系统的实际需求而设计的一款产品，电流互感器CT二次过电压保护器采用全新的自动控制技术和高可靠性元件，使用寿命长，能可靠动作10万次以上。动作速度快，过载能力强，静态泄漏电流小，可满足各种CT保护的需要。

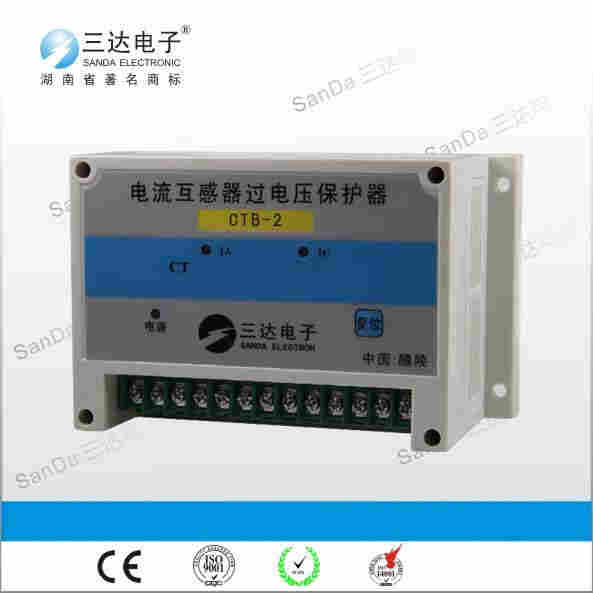

CT二次过电压保护器BTZ-CTB702产品图：



通用型号：YTC-1，YTC-2，YTC-3，YTC-4，YTC-5，YTC-6，BTZ-CTB701，BTZ-CTB702，BTZ-CTB703，BTZ-CTB704，BTZ-CTB706，DCH-CTB-4Q，DCH-CTB-6Q，DCH-CTB-9，DCH-CTB-12，NYD-CTO，NYD-CTS，NYD-CTN，NYD-CTT。

CT二次过电压保护器BTZ-CTB702原理：

CT二次过电压保护器的基本元件是特种Zn0压敏电阻，它并联于CT二次被保护绕组两端，正常运行时压敏电阻两端的电压小于20V。此时压敏电阻处于近似断路的高阻状态，通过它的电流称为泄漏电流，小于1mA，对该回路保护动作值和表计准确度的影响可以忽略不计。 当二次回路开路或一次绕组出现异常过流时，在二次绕组中产生的电压远远高于正常运行电压（数值取决于CT本身参数和运行情况），此时并接的压敏电阻瞬间进入导通状态。由于Zn0压敏电阻的固有特性，过电压被有效地限制在选定值以下，进入稳定的短路状态，从而避免了过电压危害。保护器能在过压产生的20ms内可靠地将二次绕组短接并发光显示，能提供开路（或过压）信号与闭锁差动保护的接点。故障排除后，将其复位即可再次使用，动作寿命可达上万次之多，运行稳定可靠。

正在使用三达产品的客户有：十堰华盛达工贸，佛山市金兴中机电，湖南江河机电自动化工程，大连舾川工业组装技术，深圳惠控工程技术，海法工业物资与设备，河北河间北开有限，湖南科立电气，上海豪电电气仪表制造厂，台山市晨曦商贸，株洲市共创科技，济南圣元泰经贸等。

株洲三达电子公司主营产品：多功能电力仪表，数显电测仪表，变送器，组合式过电压保护器，CT二次过电压保护器，避雷器等。
