电桥
HN10E 10KHz(10个点）精度：0.1% 分辨率：5位 5档分选
HN30E 30KHz(10个点）精度：0.1% 分辨率：5位 5档分选

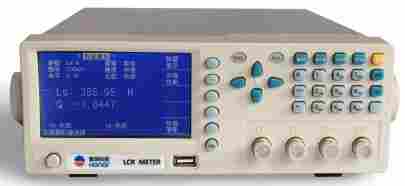

奥荣HN10E数字电桥LCR电桥来电咨询向静深圳市奥荣科技
简要介绍
■ 标配RS232、HANDLER、USB HOST；选配USB DEVICE，耳机接口，脚踏接口、GPIB
■ 尺寸：340mm(长）*265mm(宽）*100mm（高），净重：3.5Kg
技术指标Specifications
型号
HN10E/ HN30E
测试参数
L,C, R, | Z|, D, Q，X，ESR，θ（Deg），θ（Rad）
测试频率(可定制）
50/60/100/120/1K/10K (10E)
100/120/1K/10K/20K/30K (30E)
基本测量准确度
0.1%
测试信号电平
0.1V、0.3V、1V
等效电路
串联, 并联
数学功能
百分比偏差
量程方式
自动, 保持, 手动选择
触发方式
内部, 手动, 外部, 总线
测量速度（≥1kHz）
快速: 快30次/秒, 中速: 10次/秒, 慢速: 3次/秒
平均次数
1—255
延时时间
0—6s, 以1ms步进
校准功能
开路/ 短路 / 负载
测试端配置
五端
显示方式
直读，Δ%，V/I（被测电压/电流监视）
显示器
主副参数5位显示，4.3英寸真彩480*272像素LCD显示器
输出阻抗
30 Ω, 100Ω可选择
显示范围
|Z|, R，X，ESR
0.1mΩ — 99.999MΩ
C
0.01 pF — 9.9999F
L
0.01 μH — 99999 H
D
0.0001 — 9.9999
Q
0.0001 — 9999.9
θ（Deg）
-179.99° — 179.99°
θ（Rad）
-3.1416 — 3.1416
Δ%
-999.99% — 999.99%
其他
比较器功能
5档分选功能
存储器
100多组内部仪器设定供存储/调用，U盘扩展500多组
接口
标配RS232C、HANDLER、USB HOST；
选配USB DEVICE，耳机接口，脚踏接口、GPIB
标准测试配件
26004-1*1 四端口开尔文测试电缆（85cm）
可选测试配件
26008A *1 SMD测试盒 HN-RS232通信软件定制
■ E系列LCR为经济型高的精密数字电桥。采用4.3英寸480*272像素TFT LCD，高速、宽频、5位测试分辨率，0.1%的测试精度可满足各种场合元件参数检测的需求。
性能特点
■ 全新32位核心处理器，数据完全堪比国外设备，用户自定义简体中文/英文界面
■ 30Ω, 100Ω两种信号源输出阻抗，并内建比较器, 5档分选灵活的合格和不良报警模式
■ 关机自动保存测试条件，人性化操作
■ 内部100多组设定文件，U盘扩展多组测试文件保存或调用
■ 通过U盘实现仪器软件版本的升级和更新
■ U盘拷屏功能、测试数据保存功能，可支持格式FAT16, FAT32文件系统
26009B *1 SMD测试钳 26029 *1 SMD测试钳
