油中溶解气体标准油样配置装置

JHBY系列快速标准油样配置系统技术参数

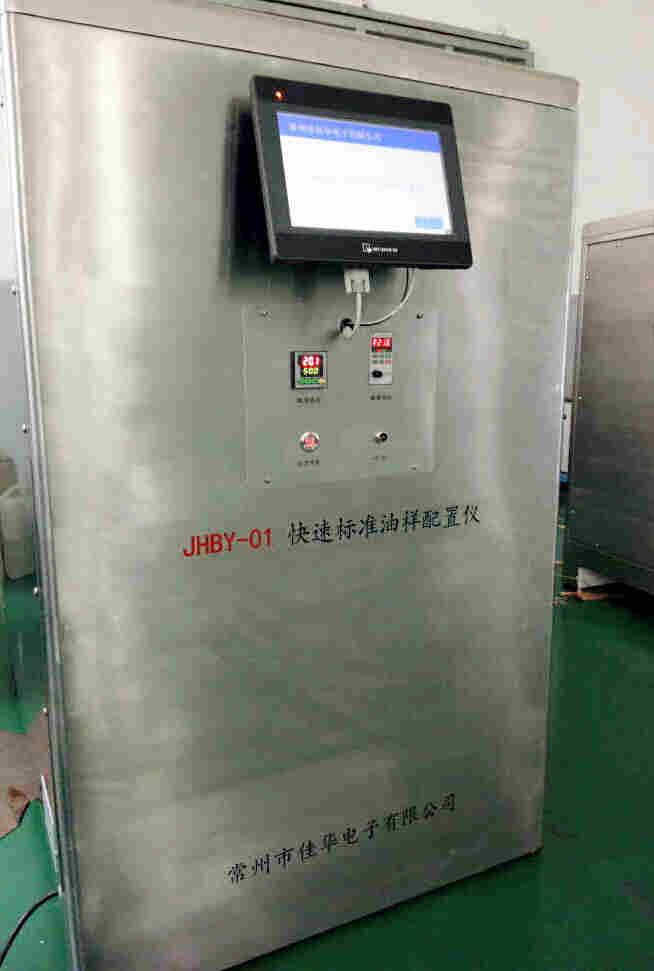

一、JHBY—01快速标准油样配置仪

1. 快速标准油样配置仪的配置：

   1）10L恒温配油缸一只；

   2）大型振荡平台一套；

   3）高精度液位控制系统；

   4）高精度进口油压控制系统；

   5）气缸驱动系统；

   6）气缸位置控制系统；

   7）变频器、PLC、10寸显示屏；

   8）进口电磁阀9只；

   9）进油泵一只；

   10）法兰及各种配件等。

2. JHBY-01 快速标准油样配置仪用3瓶标准气体，含高、中、低不同的浓度，并通过设置配油的体积和气体的体积来配置不同浓度的标油。可以按实际需要分别配置2L，4L，6L、8L、10L的标油，配置好的标油所含气体的实际浓度与理论浓度偏差可控制在5%左右（以标油中不容易受外界影响而变化的烃类组份检测作为考核依据），配置一种标准油样可以快速地在1小时之内完成。

3. 可以把配好的标准油样转移出去，也可以直接连接检测设备在设定的压力下进行检测。

二、JHBY-02多功能配气仪

1. 多功能配气仪的组成：

1. 7瓶单组分标气；

2. 高精度进口流量计；

3. 高精度稳压和稳流阀；

4. ９只进口电磁阀；

5. PLC、7寸显示屏；

6. 联机管道和数据线等。

1. 设定好各种参数，连接好进气管道，可与JHBY-01快速标准油样配置仪联机使用，可以通过流量传感器控制单组分标气流量配置各种浓度的标准油样，但精度比用整瓶的混合标气差一些，配置好的标油所含气体的实际浓度与理论浓度偏差一般在5%左右（以标油中不容易受外界影响而变化的烃类组份检测作为考核依据）。

三、JHBY—03标准油样存储检验仪

1. 含30L容积油缸和用于补油的1L气缸，在试验前要把30L油缸注满配置的标准油样。

2. 可连接10台以内的调试设备；

3. 标准油样的存储时间在30天左右变化不过10%。

四、JHBY—04标准油样校验缸

1. 含10L容积油缸一只，试验前需把配好的标准油样注到该油缸，不需要注满。

2. 可连接3台以内的调试设备；

3. 标准油样的存储时间在30天左右变化不过10%。

   技术参数

序号	技术参数名称	提供值
1	产品名称	JHBY系列快速标准油样配置系统
2	装置结构	集成式结构；外置各类接口；能进行自校验
3	工作环境温度	0℃～＋50℃
4	工作环境湿度	相对湿度5～95%（装置内部既无凝露，也不应结冰）
5	大气压力	70kPa～110kPa
6	工作电源	AC 220 V±10% ， 50Hz
7	配制油量	2-10L任意体积（可定制大容量）
8	油样存储时间	30天
9	油样有效存储时间内油样浓度变化误差	＜10%
10	配置油样精度	＜5%
11	配置时间	50分钟左右
12	油气分离方式	震荡平衡溶解
13	油温控制	具备油温模拟功能，高可加热至50℃，油温波动范围：±1℃
14	油压控制	具备油压模拟功能，油压调节范围：0-0.1Mpa
15	显示内容	配制时间、配制浓度、系统压力、样品数量、工作状态
16	输出口管径	4-8
17	输出口	1位（可定值多位）
18	大可连接调试设备数量	10台
19	显示方式	10寸彩显（LCD）触摸屏
