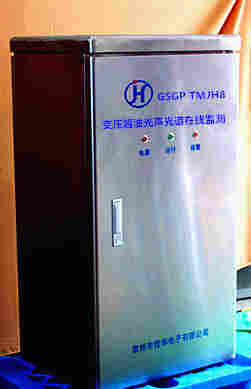

GSGP-JH8型变压器油光声光谱在线监测系统工作时，采用真空差压方式将变压器油吸入到油样采集单元中，通过油泵进行油样循环；油气分离单元快速分离油中溶解气体至气室，内置的微型气体采样泵把分离出来的气样输送到光声光谱气室内；数据采集单元完成AD数据的转换和采集，嵌入式处理单元对采集到的数据进行存储、计算和分析，并通过RS485转以太网将数据上传至数据处理服务器（安装在主控室），后由GSGP-JH8状态监测软件进行数据处理和故障分析。如图所示
GSGP-JH8原理示意图
GSGP-JH8型变压器油光声光谱在线监测系统主要技术参数
|
序号 |
技术参数名称 |
提供值 |
|
|
1 |
系统型号 |
GSGP-JH8 |
|
|
2 |
工作环境温度 |
-40℃～＋55℃ |
|
|
3 |
工作环境湿度 |
相对湿度5～95%（装置内部既无凝露，也不应结冰） |
|
|
4 |
大气压力 |
70kPa～110kPa；50kPa～110kPa |
|
|
5 |
工作电源 |
AC220V±10%，50Hz |
|
|
6 |
监测组分 |
H2、CO、CO2、CH4、C2H2、C2H4、C2H6、H2O、O2、N2等气体组分及烃含量； |
|
|
8 |
小监测周期 |
20分钟，20分钟以上可由用户自行设定 |
|
|
9 |
取样方式 |
循环取样，安全真实地反应变压器中气体真实情况 |
|
|
10 |
油气分离方式 |
负压式动态顶空吹扫脱气法 |
|
|
11 |
数据存储寿命 |
≥10年 |
|
|
12 |
监测气体 |
测量范围(ppm) |
低检测限 |
|
1） |
H2 |
1～5000.0 |
1ppm NA |
|
2） |
CO |
1～50,000.0 |
11 |
|
3） |
CO2 |
2～50,000.0 |
2 |
|
4） |
CH4 |
0.1～50,000.0 |
0.1 |
|
5） |
C2H2 |
0.1～50,000.0 |
0.1 |
|
6） |
C2H4 |
0.1～50,000.0 |
0.1 |
|
7） |
C2H6 |
0.1～50,000.0 |
0.1 |
|
8） |
H2O |
5ppm以上 |
2ppm NA |
|
9） |
O2 |
10～5000.0 |
10 |
|
10） |
N2 |
10～5000.0 |
10 |
|
13 |
稳定性 |
同一试验条件下对同一油样的监测结果偏差不过20% （中等浓度） |
|
|
14 |
静电放电抗扰度 |
4级，±8kV－±15kV |
|
|
15 |
电快速瞬变脉冲群抗扰度 |
4级，±4kV |
|
|
16 |
浪涌（冲击）抗扰度 |
4级，±4kV |
|
|
17 |
耐地震能力 地震波为正弦波，持续时间三个周波，安全系数1.67 |
地震烈度9度地区： 地面水平加速度0.4g，地面垂直加速度0.2g |
|
|
地震烈度8度地区： 地面水平加速度0.25g，地面垂直加速度0.125g |
|||
|
地震烈度7度地区： 地面水平加速度0.2g，地面垂直加速度0.1g |
|||
|
18 |
存储运输极限环境温度 |
-40℃～＋80℃ |
|
|
19 |
外壳的防护性能 |
室内安装部件（主站单元）IP51，室外安装部件（本系统和通讯控制单元）P56 |
|
|
20 |
外形尺寸 |
宽700mm×深600mm×高1200mm |
|
|
21 |
整机重量 |
120kg |
|
