一、用途

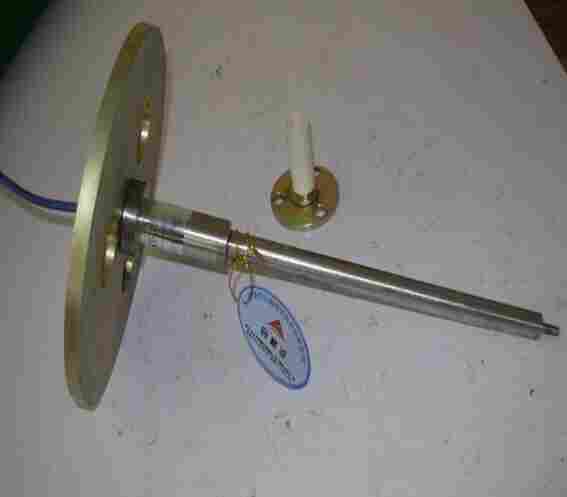

SZZX-QXXX系列基岩变位计是一种埋入式电感调频类位移计，由变位计、测杆、锚板、变位板等组成。适用于测量锚板与变位板之间空间的压缩变形，适应长期监测和自动化测量。安装采用钻孔预埋方式，即在拟观测处钻孔埋设于地基土体内。广泛应用于各种地基变位测量和边坡位移变形监测。
二、特点
1、采用电感调频原理设计制造，具有高灵敏度、高精度、高稳定 性、温度影响小等优点，适用于长期观测。
2、测缝计内置存贮芯片，具有智能记忆功能，出厂时已将传感器型号、编号、系数等参数存贮在传感器内，并可保存1000次您所需要的测量结果，如测量时间、测点温度（温度型）、位移值、相对位移值、零点值等。
3、采用全数字检测，信号长距离传输不失真，抗干扰能力强。
4、绝缘性能良好，防水耐用。
5、配备本公司生产的SZ-MCU485自动采集系统可实现无人职守测量或进行远程监控。
三、主要性能指标
|
品名 |
型 号 |
量程 |
灵敏度 |
外形尺寸mm |
备注 |
|
|
直径 |
长 |
|||||
|
智 能 单 点 沉 降 计 |
SZZX-Q100 |
100mm |
0.01mm |
ф23 |
200 |
全不锈钢结构 |
|
SZZX-Q200 |
200mm |
0.05mm |
ф23 |
300 |
||
|
SZZX-Q300 |
300mm |
0.1mm |
ф23 |
400 |
||
四、连接仪表
1、连线方法说明
A.直接连接：SZZX-ZHx智能读数仪配备传感器连接插口（DB-4），对于配备插头的变位计可直接插入仪表测量。 注：基岩变位计可焊接DB-4插头，连接方法为1红线，2黑线，3白线，4绿线（数字对应DB-4插头上标识的数字）
B.夹线连接：SZZX-ZHx智能读数仪配备连接线，可将连接线与变位计用夹子将颜色相同的线一一对应连接（1红-红、2黑-黑、3白-白、4绿-绿）
C.与集线箱连接：将变位计四根导线对应连接于集线箱的输入端，连接方法为：A-红线、B-黑线、C-白线、D-绿线。
D.变位计为RS485总线型只要将变位计上的总线A与B线分别与系统的总线A与B线对应相接。（A、B线头上有标识，一般为黑A白B）然后将电源线的“+”“-”分别对应直流+5电源“+”“-”相接即可（“+”“-”电源线头有标识不能接错）
2、测量操作详见所接相应测量仪表或系统的使用说明书。
