非常感谢您选用北京华鉴公司的产品，我们将努力为您提供更好，更快，更准确的仪器，以及周到细致的服务。

一．声明

       本仪器的安装、使用、维护都要由人士进行，以免操作不当对仪器造成损害。北京华鉴科技有限公司有对产品升级更新的权力。

       请详细阅读下列安全性预防措施，以免对采集仪或传感器造成性损害。

       ·使用合格的电源适配器。请使用本产品自带的电源适配器或者经的高品质电源适配器，不要使用劣质电源，以免对产品主板造成损害。

       ·本产品只能采集振弦类传感器，请勿将其他类型传感器连接其上，否则会对传感器造成损害。

·使用正确的连接方法。在接通电源之前，确定传感器以及数据线连接良好，无短路，无暴露线，未与其他传感器混淆。上电后禁止插拔任何接线，若要插拔请先关闭采集仪。

       ·本产品不具有防水功能，请勿使产品浸入水中或在雨中使用。

       ·请勿在易燃易爆的环境中使用。

       ·若仪器发生故障，请勿自行打开采集仪外壳进行检查维修。应及时联系我们，我们会竭诚为您服务。

二．概述

HJ-5000多通道振弦采集模块，专为振弦型传感器的数据采集设计，采集传感器的频率和温度数据。可方便的应用于各种土木安全监测项目中。例如：桥梁健康、隧道挖掘、水库大坝安全、滑坡防护、混凝土养护等。

为了适应现场复杂的安装环境，HJ-5000的外形结构非常的轻便小巧。底部两端有固定螺丝孔，只需要四个螺丝就可以方便的将仪器固定到配电柜内。全铝制机壳，轻便耐用，可使用在极端的岩土工程环境中去。机壳还提供了全金属屏蔽层，使仪器在电磁环境恶略的条件下得到的数据同样准确。

通信的连接和传感器的连接全部使用接线端子。减少传感器安装过程中的接线步骤，减轻现场人员的劳动强度，节省人力物力。有两个内部连接的通信端子，有多台仪器时，可直接通过通信端子串联使用。

技术指标：

·内嵌高性能ARM控制器，反应快速，性能稳定。

·频率采集范围400Hz—5000Hz，精度0.1Hz。

·2k、3k热电偶温度采集，精度0.5℃。

·通道选择使用松下高端MOSFET继电器，具有无火花、寿命长的优点。

·标准RS-485通信，方便系统集成。

·IEEE标准浮点型技术方式。

·内置实时时钟，掉电后仍可正常计时。

·内置16Mbit存储空间，自动采集时可存储50000条数据。

·传感器接口和通信接口使用5.08mm接线端子，使用方便。

·上下两排共16个振弦传感器连接通道，每通道都可采集温度信号。

·防雷，防静电，防潮，防干扰。

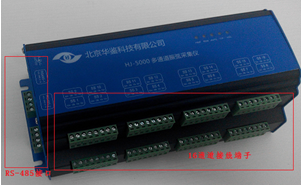

三、仪器外观以及接口说明

北京华鉴科技有限公司

联系人：郑隆刚

电话：-82891277

传真：

手机：

                                          地址：北京市海淀区清河三街95号

                                                                      同源大厦632室

 3.1 RS-485接口

       HJ-5000型多通道振弦采集仪使用标准RS-485接口与上位机(PC)进行通信。通常情况下仪器作为测量系统的一部分使用，这种情况下可直接将采集仪以菊花链式串接在RS-485通信总线上。采集仪与电脑之间的通信有严格的握手和校验方法，可保证采集仪与其他设备不会在通信总线上冲突，又可严格的校验数据的正确性。电源接口与4.5mm直流电源插口内部相连，请选择一个使用。

接口针脚	标识	功能
1	VCC	电源正极
2	GND	电源地
3	A+	RS485-A+
4	B-	RS485-B-

3.2传感器接口

使用高质量的16mm航空插头，连接稳定可靠。1孔为激励电流发射和振弦信号采集针，连接在传感器线圈一端引线上。2孔为公用地，连接在传感器线圈引线的另一端，并将线缆屏蔽线与地线接在一起，减少干扰。3孔温度信号采集中的一针，连接在传感器的热敏电阻一端引线上。4孔为另一针温度采集针，连接在热敏电阻另一端上。

3.3电源接口

标准4.5mm电源接口，请使用采集仪原配电源适配器或有的电源适配器。若使用不合格的电源，将有可能对采集仪造成不可修复的损坏。

              待机电流：≤30mv；

              采集电流：≤45mv。



四、安装使用

4.1测量系统拓扑

如图所示，采集仪方便的串接在RS-485总线当中，与其他也同样使用RS-485通信的设备共用一条通信电缆，不需要单独铺设。由于使用严格的握手协议，保证了与其他设备共用通信线缆时不会互相干扰和影响。

4.2工作原理

多通道振弦采集仪应用“采集和读取”的原理，即掠波频谱的频率通过电子线圈产生磁场带动传感器内钢弦震动，在达到其共振频率时钢弦产生共振，振幅迅速增大。几毫秒后采集线圈停止扫频供电，和线圈结合成为一个传感线圈，传回和振弦相同频率的正弦输出电压。将电压信号整形后送到ARM进行频率测量。频率测量采用高精度的数字石英晶体振荡器测量，非常准确。

4.3采集过程

多通道振弦采集仪在待机时不断扫描RS-485总线上的命令帧，检查是否有上位机向采集仪发送的命令帧。当接收到命令时，先通过帧头，帧尾，CRC校验来分析数据帧是否正确，若正确则执行命令。

当确认接到采集命令时，从命令帧中提取需要采集的通道号。接着仪器向传感器发送激振扫频信号，以便使传感器内部的钢弦振动，此时可听到传感器内钢弦振动的细微声音。几毫秒后，停止激振信号的发送，进行频率的采集。频率采集完成后通过传感内部的热电偶采集传感器的环境温度。采集后通过响应帧将频率和温度的数值返回给上位机。至此，一次采集过程完毕，采集仪进入待机状态，等待下一条命令。



五．规格参数

1.频率读数

采集范围：400Hz—5000Hz；

采集分辨率：0.01Hz；

采集精度：±0.1Hz。(见表)

2.温度读数

热敏电阻：2k或3k通用热敏电阻；

温度采集范围： -50℃至150℃；

温度采集精度：±0.1℃。(见表)

3.电源

供电范围：DC 9v—15v；

额定供电电压：DC 12v；

待机工作电流：≤50mA；

采集工作电流：≤500mA。(见图)

4.时间参数

单通道采集时间：≤3s，会因传感器类型不同略有不同；

其他命令采集响应时间：≤200ms。(见表)

5.存储空间

静态空间：16Mbit；

存储条数：多50000条数据。

6.实时时钟

功能：完整的日历/自动闰年修正；

时间格式：24小时（HHMM）；

日期显示格式：月/日/年（MM / DD / YY）；

掉电正常运行时间：≥2个月；

精度：± 1分钟/月。

7.通信协议

默认参数：9600波特，8个数据位，1位停止位，无奇偶校验 ；

信号交换：XON / XOFF ；

传输协议：高稳定性通信协议；

传输距离：理想环境≥1000m，复杂环境≥600m；

传输线路：请使用屏蔽双绞线，并将屏蔽层良好接地。

8.其他参数

工作温度：-15℃--70℃；

工作湿度：0%～95%RH（无凝结）；



六、实际测试

理想频率测量：

通过信号频率发生器发出频率的正弦信号，由采集仪测量。测试环境：25℃、25%RH、12v供电、RS-485通信线长20m，采集仪与信号发生器之间线缆长10m。





信号类型	实际频率(Hz)	测得频率(Hz)	测量误差(Hz)	测量时间(s)
正弦信号	1000	999.99	0.01	2.65
正弦信号	2000	2000.01	0.01	2.57
正弦信号	3000	2999.98	0.02	2.52
正弦信号	4000	4000.02	0.02	2.45



实际频率测量：

通过采集仪测量不同传感器频率，分别采集5次，采集时间间隔5分钟，可验证数据的稳定性。测试环境：25℃、25%RH、12v供电、RS-485通信线长20m，采集仪与传感器之间线缆长10m。
